Rozdzielacz obiegu grzewczego ze stali nierdzewnej Do ogrzewania podłogowego, 3 obiegi grzewcze, ze złączką zaciskową 16 mm Termometr Siłowniki Regulator przepływu, rozdzielacz systemowy

Dane techniczne:

Rozdzielacz z 3 obiegami grzewczymi

Do podłączenia różnych rur grzewczych wymagane są złączki zaciskowe 3/4" Eurocone (brak w zestawie)

Pręt rozdzielacza: stal nierdzewna WSt nr 1.4301

Połączenie boczne (połączenie z generatorem ciepła): 1" Gwint wewnętrzny

Belka powrotna: z siłownikami

Wyloty poszczególnych obiegów grzewczych: 3/4" AG ze stożkiem/p>

Rozstaw poszczególnych wylotów: 50 mm

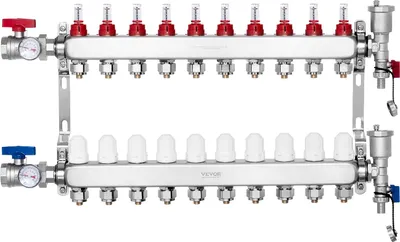

Długość rozdzielacza: (patrz zdjęcie artykułu)

Regulacja objętości za pomocą klucza upustowego na zaworze powrotnym lub bezpośrednio na przepływomierzu

Szczegóły dostawy
Elementy wchodzące w zakres dostawy
- 2 pręty rozdzielacza
- 2 dźwiękoszczelne uchwyty rozdzielacza
- 2 zawory kulowe 1"
- wskaźnik przepływu 0,5-5 litrów/min (opcjonalnie 2-13)
- Siłowniki (opcjonalnie 4-8 razy)
- Wkładki zaworów 30 x 1,5 mm
- 2 automatyczne odpowietrzniki (1/2", maks. 10 barów, maks. 110 ℃) !!!
- Przyłącza dla stożka3/4"
- maks. temperatura robocza 60 °C
- maks. ciśnienie robocze 5 bar
- 2 termometry (opcjonalnie)
- złączka zaciskowa 16mm*2mm (opcjonalnie)

Uwagi dotyczące regulacji oleju
-Przed rozpoczęciem regulacji oleju należy upewnić się, że zawory odcinające obwodów są w 100% otwarte
-Może być konieczne powtórzenie regulacji kolanka, aż wszystkie obwody będą miały żądane natężenie przepływu.
-Jeśli żądane natężenie przepływu nie jest znane, można ustawić wartość 2 l/min.

Q & A
1. Do czego służy przepływomierz?
Odpowiedź:
Podobnie jak prędkościomierz, pokazuje on ilość wody w każdym obiegu grzewczym. Ponieważ długość rur jest różna (np. salon jest dłuższy niż sypialnia), gorąca woda płynie wolniej w długich rurach - przepływomierz to uwidacznia.

2. Dlaczego natężenie przepływu musi być regulowane?
Odpowiedź:
Zawór regulacyjny dostosowuje natężenie przepływu (podobnie jak kran), aby wszystkie pomieszczenia były ogrzewane równomiernie.

3. Jakie korzyści ma to dla użytkowników?
Odpowiedź:
Usuwa nierówne temperatury w pomieszczeniach
samodzielna regulacja bez udziału fachowca
oszczędność kosztów ogrzewania (dzięki zoptymalizowanej mocy palnika)

Dlaczego automatyczne zawory odpowietrzające są niezbędne?
Powietrze gromadzi się w systemach grzewczych z powodu
Procesów napełniania (kieszenie powietrzne podczas napełniania)
Odgazowanie termiczne (uwalnianie tlenu podczas ogrzewania)

Konsekwencje bez odpowietrzania:
️ Bloki powietrza ("kieszenie powietrzne") blokują przepływ wody → zimne obiegi grzewcze
️ Hałas (bulgotanie w rurach)
️ Korozja (tlen przyspiesza powstawanie rdzy)



Funkcje zaworu spustowego na rozdzielaczu ogrzewania podłogowego
1. Opróżnianie systemu
Opróżnianie konserwacyjne:Całkowite opróżnianie rur podczas przerw w ogrzewaniu lub napraw w celu zapobiegania zamarzaniu
Awaryjne obniżenie ciśnienia: Szybka redukcja ciśnienia w przypadku ryzyka nadciśnienia w celu ochrony elementów systemu

2. Usuwanie zanieczyszczeń
Płukanie: Regularne otwieranie usuwa osad/rdzę (zalecane: raz w roku przed sezonem grzewczym)
Diagnoza:Kontrola jakości wody podczas spuszczania - mętna/rdzewiejąca woda wskazuje na potrzebę czyszczenia

Funkcje termometru
Monitorowanie równowagi hydraulicznej w systemie
Diagnostyka różnicy temperatur: Usterki systemu można zidentyfikować poprzez porównanie temperatury zasilania/powrotu (wartość zadana: 5-10°C).
ΔT > 15°C → Zbyt niski przepływ (otwórz zawór lub sprawdź, czy nie jest zablokowany)
ΔT < 3°C → Nadmierne natężenie przepływu (zamknij zawór, aby oszczędzać energię)
Przykład: Przy przepływie 45°C/30°C na powrocie, oznacza to powolną cyrkulację w niektórych obiegach - należy nadać priorytet regulacji najdłuższych rur.

Efektywność energetyczna i wczesne wykrywanie usterek
Analiza sprawności kotła: Temperatura powrotu <25°C (z technologią kotła kondensacyjnego) wskazuje na problemy z wymiennikiem ciepła lub usterki pompy.
Monitorowanie stanu linii:Nagły wzrost przepływu bez zmiany powrotu sygnalizuje zablokowanie filtra lub pęcherzyki powietrza.

Mechanizmy bezpieczeństwa
Ochrona przed przegrzaniem: przepływ >60°C powoduje przyspieszenie wspornika rury PE-RT - czujnik temperatury aktywuje blokadę kotła.
Zapobieganie kondensacji: powrót <20°C powoduje korozję metalu z powodu tworzenia się rosy


Ograniczenie długości na obwód grzewczy
Maksymalna dopuszczalna długość:
Zgodnie z niemiecką normą DIN EN 1264 zalecana maksymalna długość obwodu grzewczego wynosi 80-100 metrów, w zależności od rodzaju źródła ciepła:

Centralne ogrzewanie:
90-100 metrów (wyższe ciśnienie w instalacji: 4-6 barów);
Kocioł ścienny (ogrzewanie indywidualne): 60-80 metrów (niższe ciśnienie w instalacji: 2-3 bar)

Różnice w długości obwodów grzewczych:
Różnica długości rur pod tym samym rozdzielaczem powinna wynosić <10 metrów, aby uniknąć niewyważenia hydraulicznego
