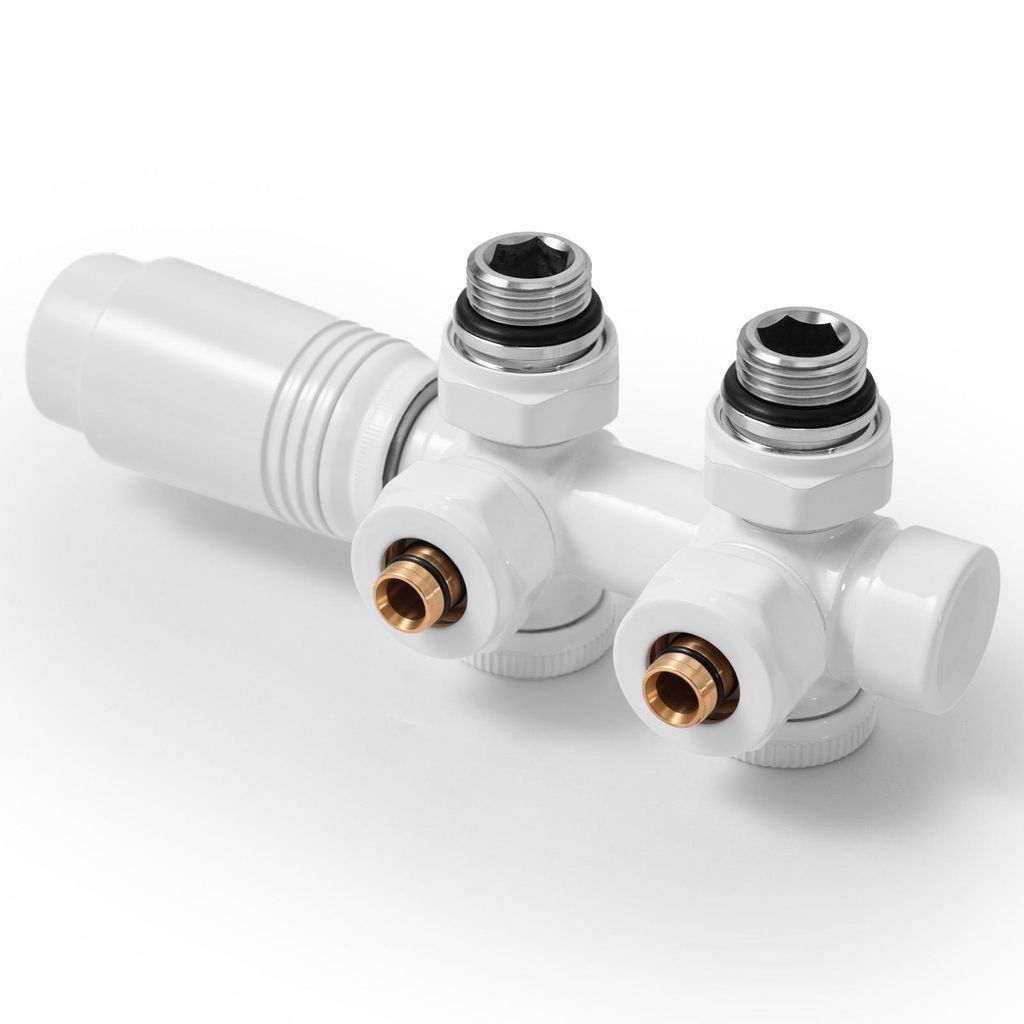

S'AFIELINA Zestaw przyłączy grzejnikowych Multiblock 15mm/16mm, biały, mosiądz, gwint G 1/2", do montażu narożnego i przelotowego

Zawór grzejnikowy wieloblockowy S'AFIELINA z termostatem

Elastyczne rozwiązanie dla rur i przyłączy

【DLA RUR MIEDZIOWYCH 15 MM I RUR KOMPOZYTOWYCH 16 MM】
Blok zaworowy wieloblockowy jest przeznaczony do stosowania z odpowiednimi rurami miedzianymi o średnicy 15 mm oraz rurami kompozytowymi PEX-AL-PEX o wymiarach 16 × 2,0 mm. W przypadku wersji 16 mm stosowane jest wstępnie zmontowane przyłącze. W przypadku instalacji z rurami o średnicy 15 mm, należy wymienić je na odpowiedni adapter o średnicy 15 mm, zgodnie z instrukcją montażu.

【PRZYŁĄCZE ŚRODKOWE 50 MM DLA SYSTEMÓW DWUРУРОВYCH】
Przyłącze jest przeznaczone do stosowania z odpowiednimi grzejnikami, charakteryzującymi się odległością 50 mm między rurami zasilającymi i powrotnymi. Gwint przyłącza grzejnikowego wynosi G 1/2″. Wieloblockowy zawór jest przeznaczony do systemów grzewczych dwururkowych i nie jest odpowiedni do systemów jednorurkowych.

【MONTAŻ NA ŚCIANIE LUB PODŁODZE】
Kombinacja rozwiązania kątowego i przelotowego umożliwia montaż z rurami prowadzącymi ze ściany lub podłogi, w zależności od układu rurociągów. Dzięki temu zawór grzejnikowy można dopasować do różnych warunków instalacyjnych.

【GŁOWICA TERMOSTATU MOŻE BYĆ MONTAŻOWANA PO LEWEJ LUB PRAWEJ STRONIE】
Głowica termostatu może być montowana po lewej lub prawej stronie, w zależności od planowanej instalacji. Gwint głowicy termostatu wynosi M30 × 1,5 mm.

Regulacja temperatury

【7 POZYCJI REGULACJI】
Głowica termostatu posiada 7 pozycji regulacji. Zakres zadanej temperatury wynosi około 12–28 °C. Rzeczywista temperatura w pomieszczeniu zależy m.in. od systemu grzewczego, temperatury zasilania, wielkości pomieszczenia, izolacji i warunków instalacji.

【PRZEZNACZENIE DO SYSTEMÓW WODY CIEPŁEJ】
Zawór termostatyczny jest przeznaczony do stosowania w odpowiednich systemach grzewczych z wodą ciepłą. Maksymalne ciśnienie robocze wynosi 10 bar, a maksymalna różnica ciśnień 0,6 bar. Maksymalna dopuszczalna temperatura wody grzewczej wynosi 100 °C.

Dane techniczne

• Typ produktu: Zawór blokowy wielokrotny z głowicą termostatyczną

• System grzewczy: System dwuprzewodowy

• Rodzaj pracy: Ciepła woda

• Materiał: Mosiądz

• Kolory/Powierzchnie: Chrom / Biały / Antracyt

• Przyłącze główne: 50 mm

• Przyłącze grzejnika: G 1/2″

• Przyłącze rury: G 3/4″

• Gwint głowicy termostatycznej: M30 × 1,5 mm

• Głowica termostatyczna: 7 stopni regulacji

• Zakres nastaw temperatury: ok. 12–28 °C

• Maks. ciśnienie robocze: 10 bar

• Maks. różnica ciśnień: 0,6 bar

• Maks. dopuszczalna temperatura wody grzewczej: 100 °C

• Przeznaczenie: Rura miedziana 15 mm

• Przeznaczenie: Rura kompozytowa PEX-AL-PEX 16 × 2,0 mm

• Głowica termostatyczna: Możliwość montażu po lewej lub prawej stronie

• Przyłącze: Ścienne lub podłogowe

• Waga: ok. 900 g

Zastosowanie

Zawór blokowy wielokrotny z głowicą termostatyczną może być odpowiedni do następujących zastosowań, w zależności od istniejącej instalacji:

• Grzejniki łazienkowe

• Grzejniki ręcznikowe

• Grzejniki do łazienek

• Grzejniki z przyłączem centralnym 50 mm

• Systemy grzewcze dwururkowe

mogą być używane.

Sprawdź przed zakupem

Prosimy przed złożeniem zamówienia sprawdzić następujące parametry, aby upewnić się, że są zgodne z istniejącą instalacją grzewczą:

• Odstęp między przyłączami centralnymi: 50 mm

• Gwint grzejnika: G 1/2″

• Rozmiar rur: 15 mm lub 16 × 2,0 mm

• System grzewczy: system dwururkowy

• Preferowany sposób prowadzenia rur: z ściany lub podłogi

• Dostępna pozycja montażowa głowicy termostatycznej

Nie każdy grzejnik ma takie same wymiary przyłączy lub system rur.

Zawartość opakowania

• 1 × Blok zaworowy wielofunkcyjny

• 1 × Głowica termostatyczna

• Adapter do instalacji rur o średnicy 15/16 mm, w zależności od wersji

Wskazówki dotyczące montażu

• Przed montażem należy odciąć dopływ ciepłej wody w systemie grzewczym, poczekać aż ostygnie i usunąć ciśnienie. Przed rozpoczęciem instalacji należy sprawdzić wymiary przyłączy oraz przepływ ciepłej i chłodnej wody.

• Montaż i podłączenie należy wykonać zgodnie z instrukcją montażu oraz obowiązującymi lokalnymi przepisami dotyczącymi instalacji grzewczych. W przypadku wątpliwości należy skorzystać z pomocy specjalisty.

• Wartość 100 °C odnosi się do maksymalnej dopuszczalnej temperatury wody w systemie grzewczym, a nie do temperatury powierzchni grzejnika lub zaworu.
