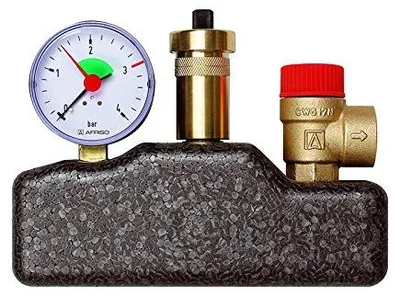

Grupa zabezpieczeń kotłów Afriso KSG o mocy od 30 do 50 kW, z izolacją, wersja 3 bar, model 77938

Zestaw zabezpieczeń kotła Afriso KSG 30 do 50 kW, 3 bar, z izolacją EPP

Afriso KSG to w pełni zmontowany zestaw zabezpieczeń kotła, przetestowany pod kątem szczelności w fabryce, przeznaczony do zamkniętych systemów grzewczych o mocy do 50 kW. Łączy w sobie zawór bezpieczeństwa membranowy, manometr i szybkozłączkę do odpowietrzania, zamontowane na mosiężnej obudowie, a do kotła jest podłączany za pomocą gwintu zewnętrznego 1 cala. Ten model działa z ciśnieniem odczuwalnym 3 bar i posiada manometr z zakresem pomiarowym od 0 do 4 bar.

Kluczowe zalety w skrócie

• Zawór bezpieczeństwa membranowy z ciśnieniem odczuwalnym 3 bar dla systemów do 50 kW
• Obracana uszczelka PTFE w siedzisku zaworu, zapewniająca trwały, szczelny kontakt
• Manometr do systemów grzewczych z zakresem 0 do 4 bar, średnica 63 mm, przyłącze promieniowe
• Precyzyjna skala, ponieważ zakres pomiarowy znajduje się blisko ciśnienia odczuwalnego
• Szybkozłączka do odpowietrzania 3/8 cala z Aquastop, zapobiegająca wyciekowi wody w przypadku awarii
• Zawór serwisowy do odpowietrzania zintegrowany z obudową
• Izolacyjna osłona termiczna EPP, redukująca straty ciepła w przepływie kotła
• Dostarczany w pełni zmontowany i przetestowany pod kątem szczelności

Dane techniczne

• Zastosowanie: systemy grzewcze od 30 do 50 kW
• Ciśnienie odczuwalne zaworu bezpieczeństwa: 3 bar
• Manometr: zakres 0 do 4 bar, średnica 63 mm, przyłącze G 1/4 promieniowe
• Odpowietrznik: szybkozłączka 3/8 cala z Aquastop i zaworem serwisowym
• Gwint przyłączeniowy: gwint zewnętrzny 1 cal
• Obudowa: mosiądz
• Izolacja: EPP, polipropylen
• Dopuszczalna temperatura: max. 120 °C
• Wymiary: 183 x 144 x 70 mm (S x W x G)
• Numer artykułu producenta: 77938

Zastosowanie

• Kotły gazowe i olejowe o mocy od 30 do 50 kW
• Kotły na pellet, drewno i brykiety o mocy do 50 kW
• Zamknięte systemy grzewcze zgodne z normą DIN EN 12828
• Wymiana i modernizacja kotłów, gdy stary zestaw zabezpieczeń jest wymieniany

Inne wersje w tej serii

• Ten model: Afriso KSG z ciśnieniem odczuwalnym 3 bar, manometrem 0 do 4 bar i izolacją EPP
• Seria KSG jest również dostępna bez osłony izolacyjnej i z innymi ciśnieniami odczuwalnymi
• Ciśnienie odczuwalne musi zawsze odpowiadać dopuszczalnemu ciśnieniu roboczym generatora ciepła

Zakres dostawy

• 1 x Zestaw zabezpieczeń kotła Afriso KSG 77938, zmontowany
• Zawór bezpieczeństwa membranowy 3 bar, manometr 0 do 4 bar, szybkozłączka do odpowietrzania 3/8 cala z zaworem serwisowym
• Izolacyjna osłona termiczna EPP

Wstępnie zmontowana grupa bezpieczeństwa kotła do zamkniętych systemów grzewczych o mocy do 50 kW zgodnie z normą DIN EN 12828. Grupa bezpieczeństwa zawiera manometr do wyświetlania aktualnego ciśnienia, szybki odpowietrznik z Aquastop i zawór bezpieczeństwa do ochrony przed nadciśnieniem w systemie. Wysokiej jakości izolacja minimalizuje straty ciepła. Rozmiar przyłącza [cale]: 1 Wydajność grzewcza maks. [kW]: 50 Ciśnienie robocze maks. [bar]: 3 Materiał: mosiądz Izolacja: EPP Temperatura maks. [°C]: 120 Zakres pomiarowy [bar]: 0 ... 4 Waga [kg] 0,5 AF77938
