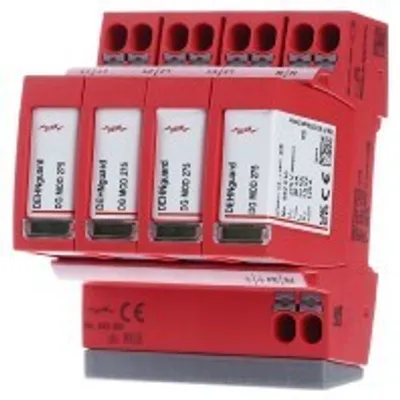

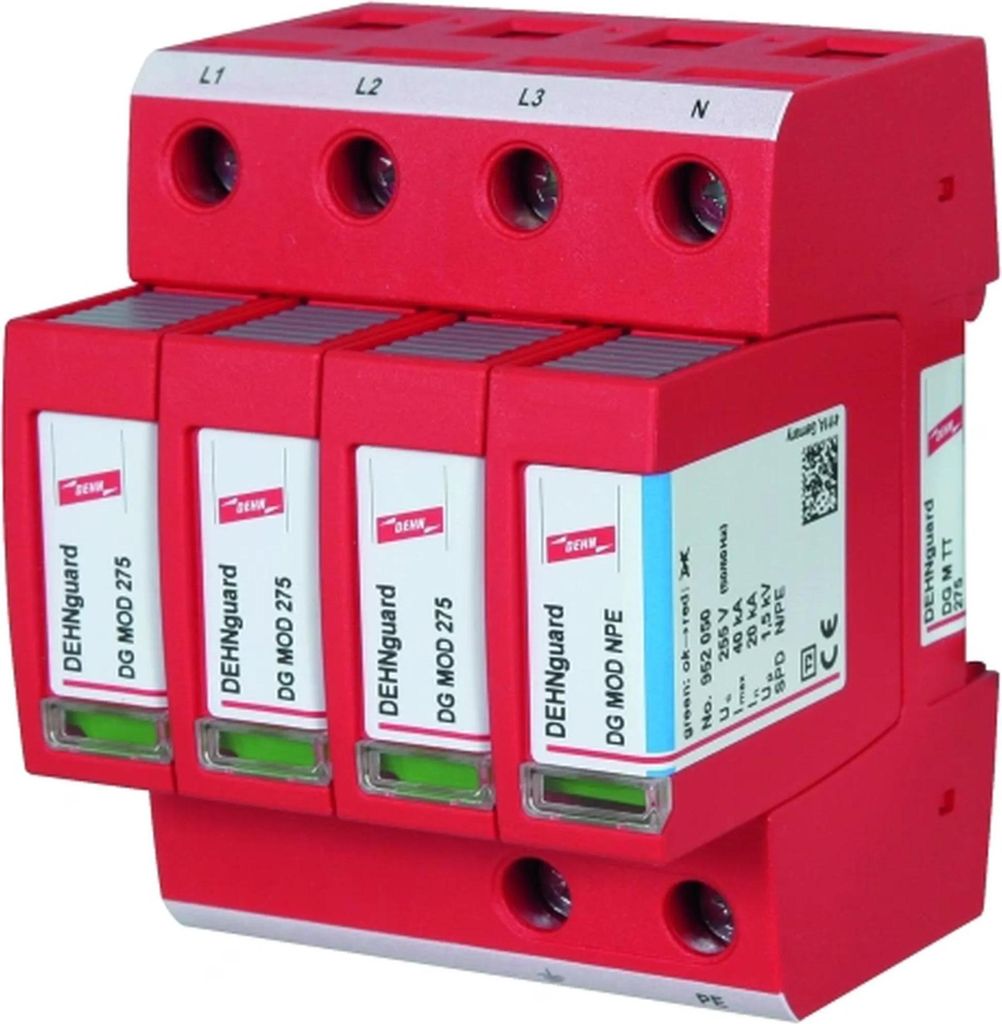

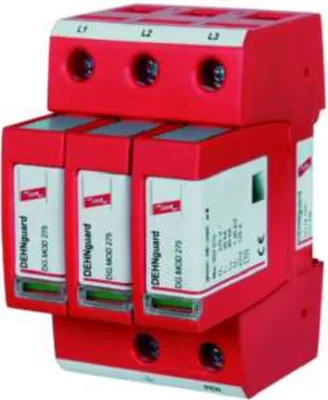

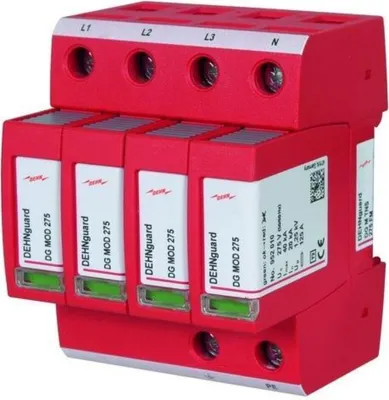

DEHN 952310 Modułowy ogranicznik przepięć do systemów TT i TN-S IP20 (952310)

Wielobiegunowy ogranicznik przepięć DEHNguard M, typ 2 zgodnie z EN 61643-11, składający się z części bazowej i wtykowych modułów ochronnych. Wysokie bezpieczeństwo urządzenia dzięki monitorowaniu ogranicznika z kontrolą termodynamiczną. Do ochrony niskonapięciowych instalacji odbiorczych przed przepięciami. Do stosowania w koncepcji strefy ochrony odgromowej w interfejsach 0B-1 i wyższych.

Cechy produktu

• Gotowa do podłączenia kompletna jednostka składająca się z części bazowej i wtykowych modułów ochronnych
• Skoordynowane energetycznie w ramach rodziny produktów Red/Line
• Wysoka zdolność rozładowywania dzięki wydajnym warystorom z tlenku cynku / iskiernikom
• Wysokie bezpieczeństwo urządzenia dzięki monitorowaniu ogranicznika "Thermo-Dynamic-Control"
• Prosta, beznarzędziowa wymiana modułu zabezpieczającego dzięki systemowi blokowania modułu z przyciskiem zwalniającym moduł
• Testowany na wibracje i wstrząsy zgodnie z normą EN 60068-2
• Ze zdalnym stykiem sygnalizacyjnym Nie

Dane techniczne

• Typ: DG M TT 275
• Nr artykułu: 952 310
• SPD zgodnie z EN 61643-11 / ... IEC 61643-11: Typ 2 / Klasa II
• Napięcie znamionowe AC (UN): 230 / 400 V (50 / 60 Hz)
• Maksymalne ciągłe napięcie AC [L-N] (UC): 275 V (50 / 60 Hz)
• Maksymalne ciągłe napięcie AC [N-PE] (UC): 255 V (50 / 60 Hz)
• Znamionowy prąd upływowy (8/20 µs) (In): 20 kA
• Maks. Prąd udarowy upływu (8/20 µs) (Imax): 40 kA
• Prąd udarowy piorunowy (10/350 µs) [N-PE] (Iimp): 12 kA
• Poziom ochrony [L-N] / [N-PE] (UP): ? 1,5 / ? 1,5 kV
• Poziom ochrony [L-N] / [N-PE] przy 5 kA (UP): ? 1 / ? 1,5 kV
• Zdolność gaszenia prądu następczego [N-PE] (Ifi): 100 Aeff
• Czas reakcji [L-N] (tA): ? 25 ns
• Czas reakcji [N-PE] (tA): ? 100 ns
• Maks. zabezpieczenie nadprądowe po stronie sieci: 125 A gG
• Wytrzymałość zwarciowa z maks. zabezpieczeniem nadprądowym po stronie sieci (ISCCR): 50 kAeff
• Napięcie TOV [L-N] (UT) ? Charakterystyka: 335 V / 5 s ? Wytrzymałość
• Napięcie TOV [L-N] (UT) ? Charakterystyka: 440 V / 120 min. ? bezpieczna awaria
• Napięcie TOV [N-PE] (UT) ? Charakterystyka: 1200 V / 200 ms. ? Wytrzymałość
• Zakres temperatur pracy (TU): -40 °C ... +80 °C
• Wskaźnik działania / usterki: zielony / czerwony
• Liczba portów: 1
• Przekrój przyłącza (min.): 1,5 mm² drut pełny / drut cienki
• Przekrój połączenia (maks.): 35 mm² skrętka / 25 mm2 drobna skrętka
• Montaż na: szynie 35 mm zgodnie z normą EN 60715
• Materiał obudowy: tworzywo termoplastyczne, kolor czerwony, UL 94 V-0
• Miejsce instalacji: Wnętrze
• Stopień ochrony: IP 20
• Wymiary montażowe: 4 TE, DIN 43880
• Atesty: KEMA, VDE, UL
• Waga: 405

DEHN ÜS-Ableiter DEHNguard DG M TT 275Producent:DEHNOznaczenie:ÜS-Ableiter DEHNguard 230/400V,IP20,Typ2Typ:DG M TT 275Forma sieci DC:nieForma sieci IT:nieForma sieci TN:







nieRodzaj sieci TN-C:nieRodzajsieci TN-C-S:nieRodzaj sieci TN-S:takRodzaj sieci TT:takRodzaj sieci inne:nieLiczba żył (bez uziemienia):4Znamionowy prąd upływowy impulsowy (8/20):20 kAMaks.





Prąd upływowy impulsowy (8/20):40 kANapięcie znamionowe AC:230 VMaksymalne napięcie ciągłe AC:275 VPoziom ochrony:1,5 kVPoziom ochrony L-N:1,5 kVPoziom ochrony N-PE:1,5 kVMaks.
Zabezpieczenie nadprądowe Okablowanie (bezpiecznik):125 AMaks.






Zabezpieczenie nadprądowe okablowania V (bezpiecznik):100 ARezystancja zwarciowa (Isccr):50 kAZintegrowanezabezpieczenie przeciwzwarciowe:nieZintegrowany bezpiecznik rezerwowy:nieBez prądu upływowego:nieTyp montażu:szyna DIN TH35Rozmiar:4 TEMaks.
Przekrój przewodu sztywny (lity/wielodrutowy):35 mm²Maks.







Maksymalnyprzekrój przewodu elastyczny (drobnożyłowy):25 mm²Ze zdalnym stykiem sygnalizacyjnym:nieSygnalizacja na urządzeniu:optycznaKlasa testowa typu 2:takStopień ochrony (IP):IP20 Ogranicznik przepięć DEHN DEHNguard DG M TT 275: więcej szczegółów Wielobiegunowy ogranicznik przepięć DEHNguard M, typ 2 zgodnie z EN 61643-11, składający się z części bazowej i wtykowych modułów ochronnych. Wysokie bezpieczeństwo urządzenia dzięki monitorowaniu ogranicznika z kontrolą termodynamiczną. Do ochrony niskonapięciowych instalacji odbiorczych przed przepięciami. Do stosowania w koncepcji strefy ochrony odgromowej w interfejsach 0B 1 i wyższych.

Dostarczany z: Ogranicznik przepięć DEHNguard 230/400V, IP20, Typ2 DG M TT 275, Jednostka opakowania: 1 szt, EAN: 4013364108479

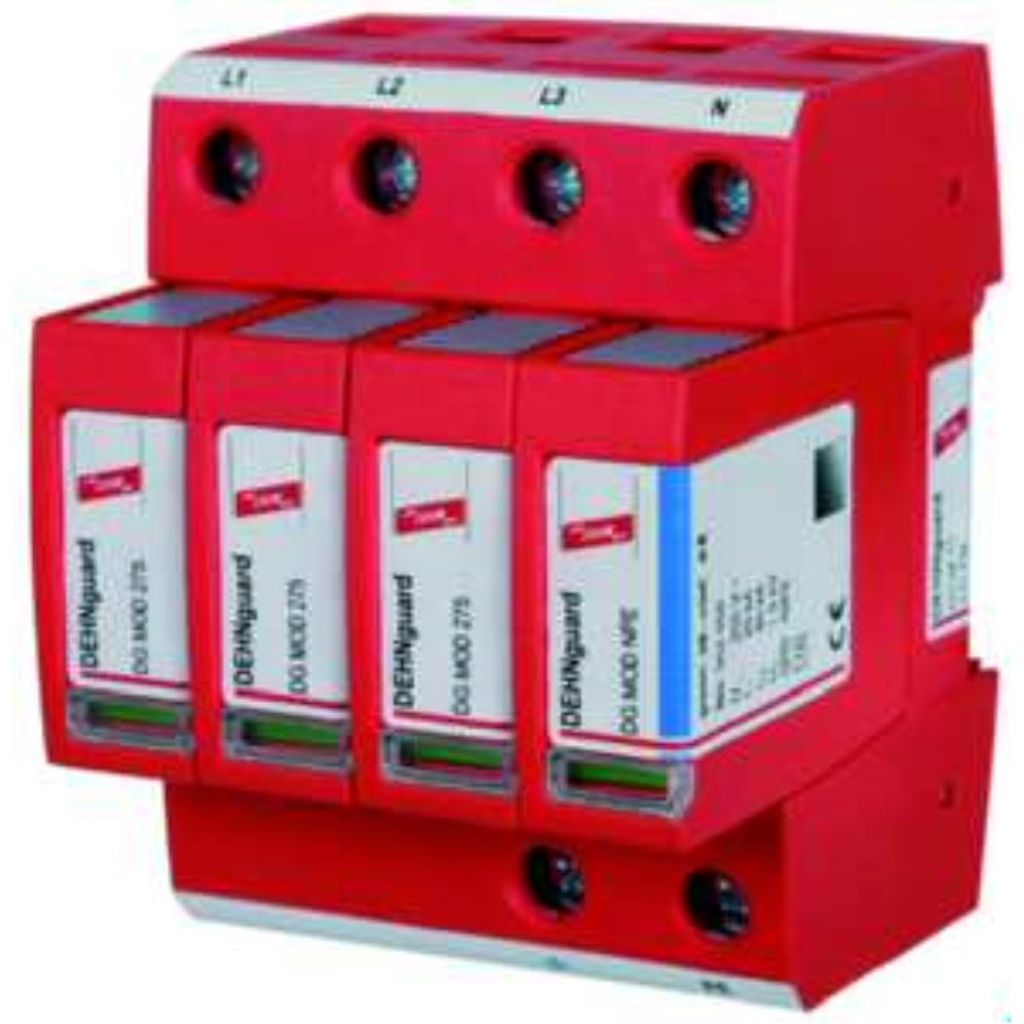

DEHNguard modułowy DG M TT ... : Wielobiegunowy, modułowy ogranicznik przepięć do systemów TT i TN-S (wariant obwodu ''3+1'')

• Gotowa do podłączenia kompletna jednostka składająca się z części bazowej i wtykowych modułów zabezpieczających
• Skoordynowane energetycznie w ramach rodziny produktów Red/Line
• Wysoka zdolność rozładowania dzięki warystorom z tlenku cynku/przerywom iskrowym
• Dynamiczna kontrola termiczna
• Prosta, beznarzędziowa wymiana modułu zabezpieczającego dzięki systemowi blokowania modułu z przyciskami zwalniającymi moduł

Opis Modułowy ogranicznik przepięć do systemów TT i TN-S Wariant obwodu "3+1" Modułowe ograniczniki przepięć DEHNguard M ... z funkcjonalnej rodziny Red/Line wyznaczają nowe standardy w zakresie bezpieczeństwa i wygody. Sprawdzony obwód ochronny z wydajnymi warystorami z tlenku cynku w połączeniu z urządzeniem monitorującym Thermo-Dynamic Control o podwójnym działaniu jest znakiem rozpoznawczym technologii DEHNguard. O tym, że zarówno bezpieczna ochrona przeciwprzepięciowa, jak i bezpieczeństwo urządzenia zajmują centralne miejsce w modułowym DEHNguard, świadczy duża liczba funkcji urządzenia. Zorientowane na zastosowanie oznaczenie produktu, które znacznie ułatwia wybór odpowiednich urządzeń, jest tak samo wyrazem wysokich wymagań bezpieczeństwa, jak zastosowanie blokady modułu, która jest unikalna dla ograniczników przepięć. Umożliwia ona stabilne zamocowanie modułów ochronnych w podstawie urządzenia. Ani wibracje podczas transportu, ani ogromne siły prądu podczas procesu rozładowania nie mogą spowodować poluzowania modułów ochronnych. W razie potrzeby moduł ochronny można łatwo wymienić bez użycia narzędzi. Zapewnia to wygodny przycisk zwalniający moduł na modułach zabezpieczających. Aby zapobiec nieprawidłowemu dopasowaniu przez instalatora lub użytkownika podczas wymiany modułów, każda ścieżka ochronna ograniczników wielobiegunowych i każdy moduł ochronny są wyposażone w kodowanie mechaniczne. Dane techniczne Prąd upływu: 20 kA Czas reakcji: = 100 ns Konstrukcja: 4-biegunowy układ TN-S/TT Zakres temperatur pracy: - 40 do 80 °C Nr katalogowy: 952310 Ochrona przed przypadkowym dotknięciem: Nie Napięcie znamionowe: 230 / 400 V Wymiary produktu, szerokość: 72 mm Wymiary produktu, długość: 90 mm Stopień ochrony: IP20
