DSH TNC 255 Ogranicznik kombinowany z ekranem rozszerzającym

Wielobiegunowy, zoptymalizowany pod kątem zastosowań ogranicznik kombinowany DEHNshield typu 1 + typu 2 z iskiernikiem, zgodny z normą EN 61643-11 Oszczędzająca miejsce technologia iskiernikowa z tylko 1 HP / biegun umożliwia kompaktową konstrukcję. Do ochrony budynków mieszkalnych i do zastosowań specjalnych. Umożliwia ochronę urządzeń końcowych. Do ochrony przed przepięciami, nawet w przypadku bezpośredniego uderzenia pioruna. Może być stosowany zgodnie z koncepcją strefy ochrony odgromowej w interfejsach 0A-2.

Cechy produktu:

• Gotowy do podłączenia, zoptymalizowany pod kątem zastosowania ogranicznik kombinowany typu 1 + typu 2 oparty na iskiernikach
• Oszczędzająca miejsce technologia iskiernika z tylko 1 HP / biegun umożliwia kompaktową konstrukcję
• Spełnia minimalne wymagania dotyczące zdolności odprowadzania prądu piorunowego zgodnie z VDE 0100-534
• Umożliwia kompaktowe wyrównanie potencjałów piorunowych, w tym ochronę urządzeń końcowych
• Zdolność rozładowania do 50 kA (10/350 µs)
• Wskazanie funkcji/usterki poprzez zielone/czerwone oznaczenie w okienku podglądu
• Wysoka zdolność gaszenia prądu następczego (Ifi= 25 kAeff)

Dane techniczne:

• SPD zgodnie z EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 / Klasa I + Klasa II
• Energetycznie skoordynowany efekt ochronny do urządzenia końcowego (? 5 m): Typ 1 + Typ 2 + Typ 3
• Napięcie znamionowe AC (UN): 230 / 400 V (50 / 60 Hz)
• Maksymalne ciągłe napięcie AC (UC): 255 V (50 / 60 Hz)
• Prąd piorunowy (10/350 µs) [L1+L2+L3-PEN] (Itotal): 37,5 kA
• Energia właściwa [L1+L2+L3-PEN] (W/R): 352,00 kJ/Ohm
• Prąd piorunowy (10/350 µs) [L-PEN] (Iimp): 12,5 kA
• Energia właściwa [L-PEN] (W/R): 39,06 kJ/Ohm
• Znamionowy impulsowy prąd upływu (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (In): 12,5 / 37,5 kA
• Poziom ochrony (UP): ? 1,5 kV
• Zdolność gaszenia prądem szczątkowym AC (Ifi): 25 kAeff
• Ograniczenie prądu następczego / selektywność: Brak zadziałania bezpiecznika gG 35 A do 25 kAeff (prosp.)
• Czas reakcji (tA): ? 100 ns
• Maks. zabezpieczenie nadprądowe po stronie sieci: 160 A gG
• Napięcie TOV [L-N] (UT) ? Charakterystyka: 440 V / 120 min ? Wytrzymałość
• Zakres temperatur pracy (TU): -40 °C ... +80 °C
• Wskaźnik działania / usterki: zielony / czerwony
• Liczba portów: 1
• Przekrój połączenia (L1, L2, L3, PEN) (min.): 1,5 mm2 lite / drobnożyłowe
• Przekrój połączenia (L1, L2, L3, PEN) (maks.): 35 mm2 skrętka / 25 mm2 drobna skrętka
• Montaż na: 35 mm szyna montażowa zgodna z EN 60715
• Materiał obudowy: tworzywo termoplastyczne, kolor czerwony, UL 94 V-0
• Miejsce instalacji: Wnętrze
• Stopień ochrony: IP 20
• Wymiary montażowe: 4 TE, DIN 43880
• Atesty: KEMA, VDE, UL
• Waga: 386 g

Ogranicznik kombinowany DEHN DSH TNC255Producent:DEHNOznaczenie:Ogranicznik kombinowany systemów TN-CTyp:DSH TNC 255Forma sieci DC:nieForma sieci IT:nieForma sieci TN:nieForma sieci TN-C:takForma sieci TN-C-S:nieForma sieci TN-S:nieForma sieci TT:









nieForma sieci inna:nieLiczba biegunów:3Prąd udarowy piorunowy (10/350 µs):37,5 kAMaksymalne napięcie ciągłe AC:255 VNapięcie znamionowe AC:230 VPoziom ochrony:1,5 kVPoziom ochrony N-PE:1,5 kVZdolność gaszenia prądu szczątkowego:25 kAEnergia właściwa (W/R):352 kJ/OhmMaks.
Zabezpieczenie nadprądowe Okablowanie (bezpiecznik): 160 AMaks.


Zabezpieczenie nadprądowe okablowania V (bezpiecznik):100 ATyp montażu:Szyna TH35Rozmiar:4 TEMaks.
Przekrój przewodu sztywny (jednodrutowy/wielodrutowy):35 mm²Maks.





Przekrój przewodu elastyczny (drobnożyłowy):25 mm²Zdalna sygnalizacja:nieSygnalizacja na urządzeniu:optycznaKlasa testowa:Typ 1 i 2Zintegrowany bezpiecznik rezerwowy:nieEnergetycznie skoordynowany efekt ochronny dla urządzenia końcowego:takTechnologia iskiernika przełączającego napięcie:





takOdczep napięciowy z zabezpieczeniem nadprądowym:nie Stopieńochrony (IP):IP20 Ogranicznik kombinowany DEHN DSH TNC 255: Dalsze szczegóły Wielobiegunowy, zoptymalizowany pod kątem zastosowania ogranicznik kombinowany DEHNshield, typ 1 + typ 2 zgodnie z EN 61643-11 na bazie iskiernika. Oszczędzająca miejsce technologia iskiernikowa z tylko 1 HP / biegun umożliwia kompaktową konstrukcję. Do ochrony budynków mieszkalnych i do zastosowań specjalnych. Umożliwia ochronę urządzeń końcowych. Do ochrony przed przepięciami, nawet w przypadku bezpośredniego uderzenia pioruna.

Może być stosowany zgodnie z koncepcją stref ochrony odgromowej w interfejsach 0A 2. Dostarczany w standardzie: Ogranicznik kombinowany DEHN dla systemów TN-C DSH TNC 255, opakowanie jednostkowe: 1 szt, EAN: 4013364133556

DEHN+SOEHNE Wielobiegunowy, zoptymalizowany pod kątem zastosowań ogranicznik DEHNshield typu 1 + typu 2 z iskiernikiem zgodny z normą EN 61643-11 Oszczędzająca miejsce technologia iskiernikowa z tylko 1 HP / biegun umożliwia kompaktową konstrukcję. Do ochrony budynków mieszkalnych i do zastosowań specjalnych. Umożliwia ochronę urządzeń końcowych. Do ochrony przed przepięciami, nawet w przypadku bezpośredniego uderzenia pioruna. Może być stosowany zgodnie z koncepcją strefy ochrony odgromowej w interfejsach 0 2.

Instrukcje instalacji zgodnie z § 13 NAV

Należy pamiętać, że urządzenia z podłączonym obciążeniem 230 V są dostarczane z wtyczką ze stykiem uziemiającym lub stałym połączeniem (bez wtyczki), w zależności od mocy znamionowej.
Jeśli urządzenie jest podłączone na stałe, instalację należy zlecić wyspecjalizowanej firmie.
Wszystkie urządzenia o podłączonym obciążeniu 400 V lub większym muszą być obsługiwane przez odpowiednie przyłącze zasilania i mogą być podłączane wyłącznie przez wykwalifikowanego elektryka.
W przypadku urządzeń o mocy znamionowej większej niż 12 kW wymagana jest zgoda operatora sieci. Przed instalacją należy skontaktować się z operatorem sieci
lub firmą instalacyjną wymienioną w rejestrze instalatorów operatora sieci. Taka firma instalacyjna pomoże w uzyskaniu niezbędnego zezwolenia od odpowiedniego operatora sieci.

Gotowy do podłączenia ogranicznik przepięć do systemów TN-C spełniający wymagania klas ochrony odgromowej III + IVDo ochrony niskonapięciowych instalacji odbiorczych przed przepięciami, nawet w przypadku bezpośredniego uderzenia pioruna. Może być stosowany zgodnie z koncepcją strefy ochrony odgromowej na interfejsach 0A - 2. ogranicznik typu 1 zgodnie z EN 61643-11- Gotowy do podłączenia ogranicznik kombinowany oparty na iskierniku- Zdolność rozładowania do 50 kA (10/350)- Spełnia wymagania klas ochrony odgromowej III + IV- Umożliwia ochronę urządzeń końcowych- Wyłączanie selektywne do 35 A bezpieczników gL / gG do 10 kAeff prąd zwarciowy- Wskazanie funkcji / usterki poprzez oznaczenie w oknie podglądu

Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).Typ sieci DC nie, typ sieci IT nie, typ sieci TN nie, typ sieci TN-C tak, typ sieci TN-C-S nie, typ sieci TN-S nie, typ sieci TT nie, inny typ sieci nie, liczba biegunów 3, prąd udarowy piorunowy (10/350 μs) 37,5 kA, maksymalne ciągłe napięcie przemienne 255 V, znamionowe napięcie przemienne 230 V, stopień ochrony 1,5 kV, stopień ochrony N-PE 1,5 kV, Zdolność gaszenia po prądzie 25 kA, Energia właściwa (W/R) 352 kJ/Ohm, Typ montażu szyna DIN TH35, Wielkość konstrukcyjna 4 TE, Sygnalizacja zdalna nie, Sygnalizacja na urządzeniu optycznie, Klasa testu typ 1 i 2, Zintegrowane zabezpieczenie wejścia nie, Technologia iskiernika z przełączaniem napięcia tak, Odczep napięciowy zabezpieczony przed przetężeniem nie, Stopień ochrony (IP) IP20

DEHN DSH TNC 255 Ogranicznik kombinowany DEHNshield | Nr producenta: 01221520 | EAN: 4013364133556 | Typ produktu: Nowy | Ogranicznik kombinowany DEHNshield® gotowy do podłączenia. zoptymalizowany pod kątem zastosowania. do systemów TN-C Wielobiegunowy. zoptymalizowany pod kątem zastosowania ogranicznik kombinowany DEHNshield. Typ 1 + typ 2 zgodnie z normą EN 61643-11 w oparciu o iskierniki. Technologia bezwydmuchowego iskiernika z tylko 1 HP / biegun umożliwia kompaktową, oszczędzającą miejsce konstrukcję. Do ochrony budynków mieszkalnych i do zastosowań specjalnych. Umożliwia ochronę urządzeń końcowych. Do ochrony przed przepięciami, nawet w przypadku bezpośredniego uderzenia pioruna. Może być stosowany zgodnie z koncepcją strefy ochrony odgromowej w interfejsach 0A? 2. | Kategoria: Nowy

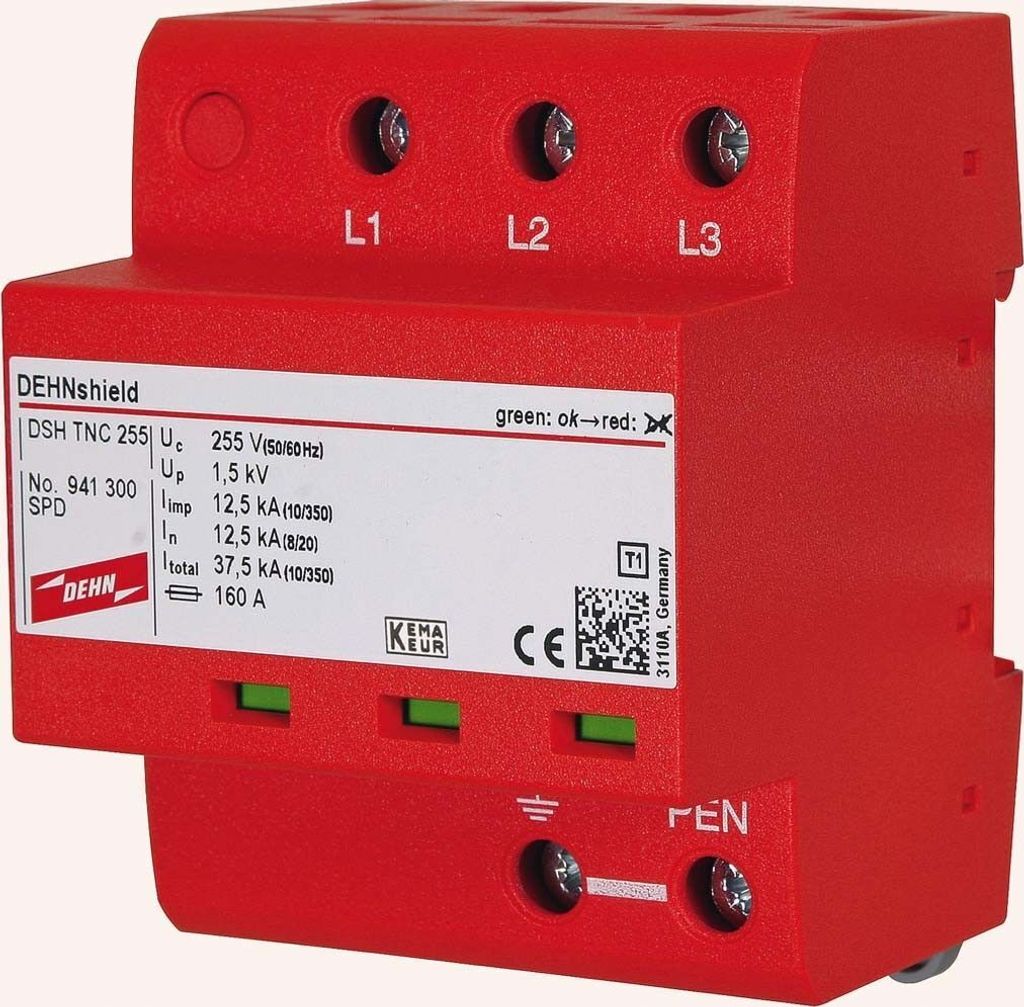

zoptymalizowany pod kątem zastosowania ogranicznik kombinowany 941300 DSH TNC 255 DEHNshield (941300)
