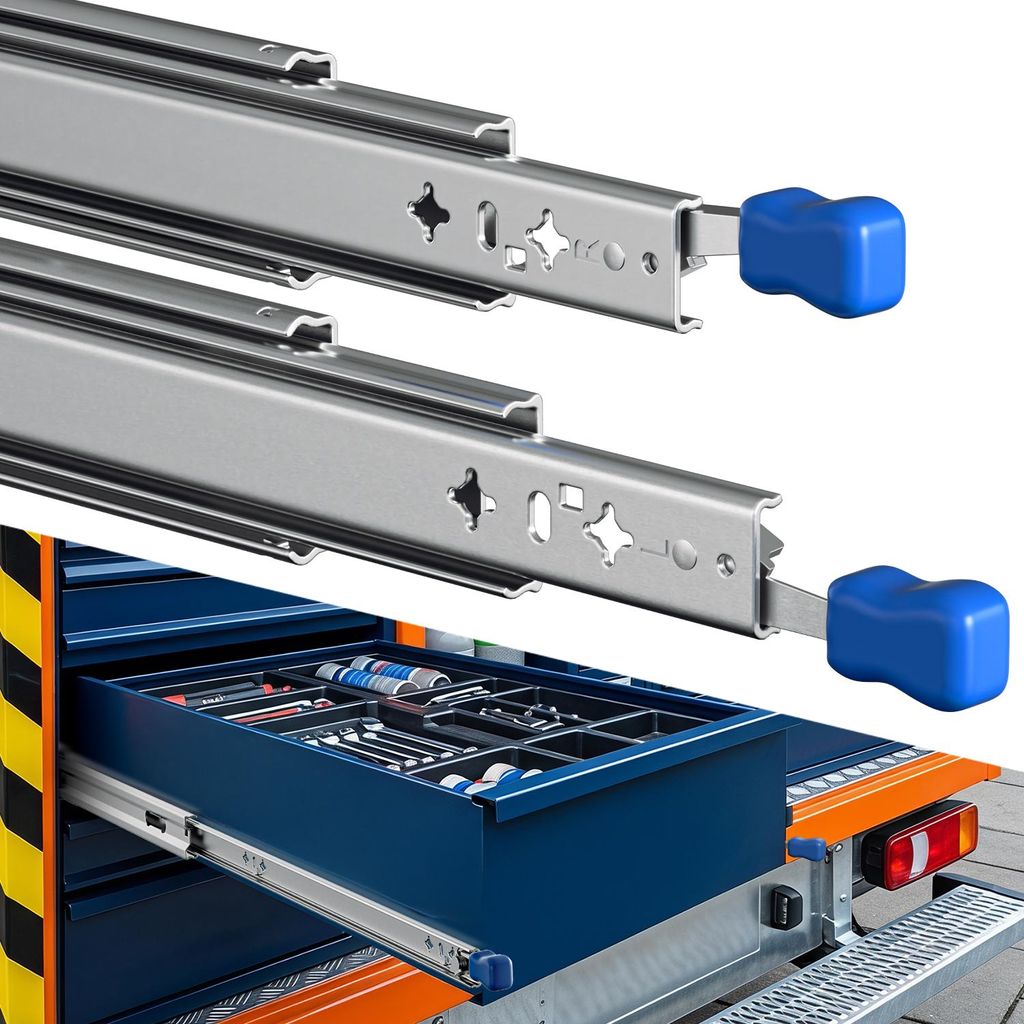

Szyny do szuflad Ikodm do obciążenia 102 kg, pełny wysuw z blokadą, szerokość 53 mm, długość 750 mm, 1 para

Te trzyczęściowe szyny do szuflad do obciążenia nadają się do budowy i modernizacji wytrzymałych wysuwów. Solidna konstrukcja wykonana ze stali Q235 o grubości 2 mm zapewnia wysoką stabilność i umożliwia przenoszenie maksymalnego obciążenia do 102 kg na parę.

Dzięki pełnemu wysuwowi, szuflada może być niemal całkowicie wysunięta. Dzięki temu, tylna część szuflady pozostaje łatwo dostępna. Zintegrowowany mechanizm blokujący utrzymuje wysuw w pozycji całkowicie zamkniętej i całkowicie otwartej, chroniąc przed przypadkowym otwarciem lub wysunięciem.

Szyny są dostarczane w zestawie po dwie sztuki. Zamknięta długość tego modelu wynosi 750 mm.

Zalety produktu

WYSOKA WYTRZYMAŁOŚĆ NA OBCIĄŻENIE
Stabilne szyny nadają się do ciężkich szuflad i wysuwów. Maksymalne obciążenie tego modelu wynosi 102 kg na parę.

SOLIDNA KONSTRUKCJA STALOWA
Szyny do szuflad są wykonane ze stali Q235 o grubości 2 mm. Szeroka, trzyczęściowa konstrukcja zapewnia wysoką stabilność i odporność na odkształcenia.

TRZYCZĘŚCIOWY PEŁNY WYSUW
Dzięki trójczęściowej teleskopowej konstrukcji, wysuw może być wysunięty niemal do podwójnej długości w stanie zamkniętym. Dzięki temu, przedmioty znajdujące się w tylnej części szuflady pozostają łatwo dostępne.

BLOKADA W DWÓCH POZYCJACH
Mechanizmy blokujące zabezpieczają szyny w pozycji całkowicie zamkniętej i całkowicie otwartej. Aby odblokować, należy nacisnąć dźwignie; po zwolnieniu, blokada automatycznie się włącza.

DEMONTOWANA SZINA WEWNĘTRZNA
Szyna wewnętrzna może być oddzielona od pozostałej części prowadnicy. Ułatwia to montaż i umożliwia wstępne przygotowanie szuflady i korpusu oddzielnie.

WSZECHSTRONNE ZASTOSOWANIE
Nadaje się do ciężkich szuflad, szafek narzędziowych, warsztatów, zabudowy pojazdów, kamperów, przyczep, systemów przechowywania, a także do konstrukcji szaf i wysuwów przemysłowych.

Dane techniczne

• • Typ: Trójczęściowe, teleskopowe prowadnice z pełnym wysuwem
  • Wykończenie: z blokadą
  • Materiał: stal Q235 walcowana na zimno
  • Grubość materiału: 2 mm
  • Szerokość zewnętrznej prowadnicy: 53 mm
  • Szerokość środkowej prowadnicy: 40 mm
  • Szerokość wewnętrznej prowadnicy: 26 mm
  • Długość złożona: 750 mm
  • Maksymalne obciążenie: 102 kg na parę
  • Całkowita długość po pełnym wysunięciu: ok. 1497 mm*
  • Wymagana przestrzeń boczna do montażu: ok. 19,5 mm z każdej strony
  • Montaż: odpowiednie do śrub M5
• Zawartość zestawu: 2 prowadnice do szuflady w zestawie

*Podana długość wysuwu dotyczy prowadnicy bez dźwigni blokującej.

Wskazówki dotyczące montażu

Dla zapewnienia prawidłowego działania, obie prowadnice muszą być zamontowane równolegle, poziomo i na tej samej wysokości. Należy zapewnić przestrzeń montażową po każdej stronie szuflady i korpusu wynoszącą ok. 19,5 mm.

Obciążenie powinno być równomiernie rozłożone na obie prowadnice. Rzeczywista nośność zależy m.in. od powierzchni montażowej, użytych śrub, sposobu montażu i rozkładu obciążenia.

Blokada działa wyłącznie w pozycji całkowicie wciśniętej lub całkowicie wysuniętej.

Zawartość zestawu

• • 2 × Prowadnica do szuflady o wysokiej nośności z blokadą
• 8 × Śruba montażowa
