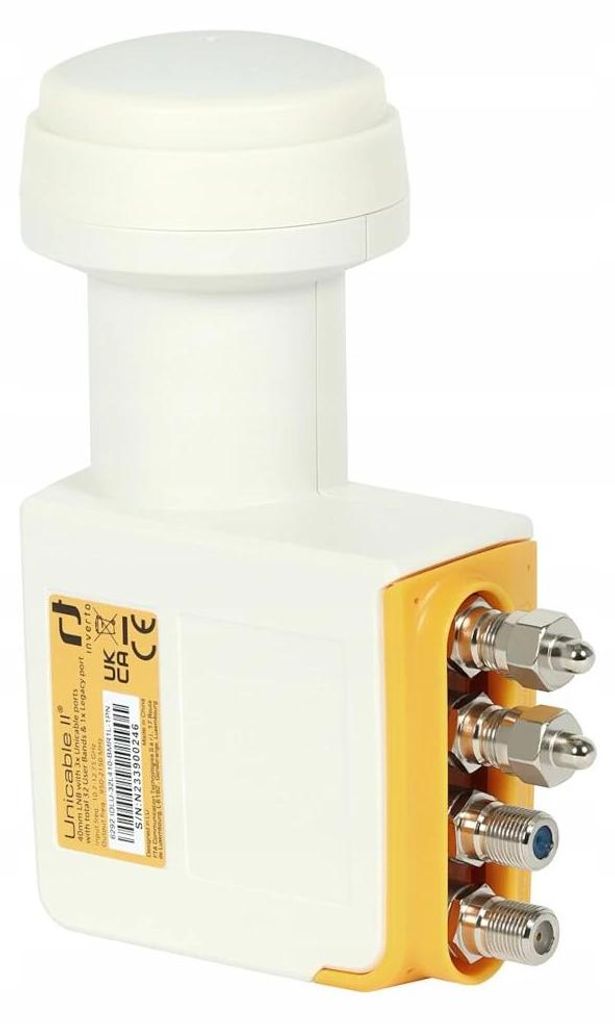

Inverto IDLU-32L410 Unicable II, Unicable (SCR) LNB, 0,7 dB, Biały, 4 cm, 156 mm, 116 mm

Programowalny konwerter 40 mm z 32UB + 1 klasyczne wyjście

Model: IDLU-32L410-BMR1L-1PN
Typ: 6292

Ten konwerter Unicable II™ jest oparty na technologii cyfrowego łączenia kanałów i umożliwia podłączenie do 33 odbiorników satelitarnych, 32 przez 3 wyjścia Unicable i jednego odbiornika przez wyjście klasyczne. Konwerter obsługuje standardowe protokoły EN50494 / EN50607, które umożliwiają podłączonym odbiornikom dostęp do dowolnego transpondera odbieranego satelity (znanego również jako tryb "dynamiczny").

Sygnał jest dostarczany do wszystkich trzech wyjść Unicable w równym stopniu, tj. wszystkie 32 częstotliwości są dostępne na każdym wyjściu.
Należy tylko uważać, aby nie przypisać żadnej częstotliwości dwukrotnie do odbiorników. Można zatem dowolnie wykorzystać liczbę częstotliwości na każdej gałęzi w dystrybucji.


Alternatywnie, konwerter LNB można skonfigurować tak, aby konwertował programowalny zestaw do 32 transponderów (w zależności od szerokości pasma żądanych transponderów) i układał je na swoim wyjściu (znany również jako tryb "statyczny"). Ten tryb umożliwia nieograniczonej liczbie odbiorników łączenie się z tymi transponderami i uzyskiwanie do nich dostępu.

Technologia cyfrowego układania kanałów wykorzystuje szybkie szerokopasmowe przetworniki analogowo-cyfrowe i stosuje cyfrowe przetwarzanie sygnału w celu wybrania żądanych kanałów transpondera,
konwertery Unicable II™ oferują ekonomiczne i eleganckie rozwiązanie do dystrybucji sygnałów satelitarnych do wielu dekoderów (multiroom) lub PVR z wieloma tunerami za pośrednictwem istniejącego okablowania, znacznie zmniejszając koszty i złożoność instalacji w domach abonentów.

Koncentratory Unicable 2 dla 2 oddziałów

Unicable 2 koncentratory dla 3 oddziałów

Unicable 2 koncentratory dla 4 oddziałów

Unicable 2 koncentratory dla 6 oddziałów

Unicable 2 koncentratory dla 8 oddziałów

Tryb statyczny, który umożliwia podłączenie nieograniczonej liczby odbiorników do konwertera LNB za pomocą jednego kabla, sprawia, że instalacje w budynkach, kampusach i osiedlach zamkniętych są znacznie tańsze i łatwiejsze niż kiedykolwiek wcześniej.

Tryb pracy (dynamiczny/statyczny), poziom mocy wyjściowej, szerokość pasma kanału, częstotliwości UB i tryb strojenia anteny są programowalne i mogą być konfigurowane i aktualizowane w terenie za pomocą kontrolera.SatPal™ firmy Inverto.

Konwerter LNB może być zasilany za pośrednictwem podłączonego odbiornika STB lub za pomocą zasilacza AC/DC za pośrednictwemzasilacz
j w przypadku, gdy STB nie jest w stanie zapewnić niezbędnego zasilania Unicable II ™ jest kompatybilny wstecz, w pełni zgodny zarówno z normami EN50494, jak i EN50607, i płynnie integruje się z instalacjami STB zgodnymi tylko z EN50494 lub mieszanymi EN50494 / EN50607, PVR nowej generacji i HGW.

Zalecamy również przeczytanie naszego artykułu, w którym omawiamy tę technologię:

- Do 32 uczestników w 1-3 oddziałach
- 1x dodatkowe wyjście legacy
- Zgodność z normami EN 50494 (SCR) + EN 50607 (dCSS)
- Poziom szumów 0,1 dB typ.
- Wzmocnienie sygnału 67 dB
- Rozszerzalna ochrona przed warunkami atmosferycznymi dla złączy F
- Odporność na ciepło i zimno

Dane techniczne

Inverto Unicable II LNB IDLU-32L410-BMR1L-1PN dla maksymalnie 33 abonentów

Napięcie robocze: 11,5 - 19 V DC
Częstotliwość wejściowa: 10,7 - 12,75 GHz
Wzmocnienie bazowe: 55 dB (maks.)
3 x SCR/dCSS + 1 x Legacy
Pobór prądu: 350 mA przy 13,5 V (32 UB)
Zakres temperatur: -30°C ~ +70°C

Częstotliwości pasma użytkownika (kanały) do 32 kanałów, wstępnie skonfigurowane dla 32 kanałów

CH1 1210 MHz (EN50494+EN50607)
CH2 1420 MHz (EN50494+EN50607)
CH3 1680 MHz (EN50494+EN50607)
CH4 2040 MHz (EN50494+EN50607)
CH5 984 MHz (EN50494+EN50607)
CH6 1020 MHz (EN50494+EN50607)
CH7 1056 MHz (EN50494+EN50607)
CH8 1092 MHz (EN50494+EN50607)
CH9 1128 MHz (EN50607)
CH10 1164 MHz (EN50607)
CH11 1256 MHz (EN50607)
CH12 1292 MHz (EN50607)
CH13 1328 MHz (EN50607)
CH14 1364 MHz (EN50607)
CH15 1458 MHz (EN50607)
CH16 1494 MHz (EN50607)
CH17 1530 MHz (EN50607)
CH18 1566 MHz (EN50607)
CH19 1602 MHz (EN50607)
CH20 1638 MHz (EN50607)
CH21 1716 MHz (EN50607)
CH22 1752 MHz (EN50607)
CH23 1788 MHz (EN50607)
CH24 1824 MHz (EN50607)
CH25 1860 MHz (EN50607)
CH26 1896 MHz (EN50607)
CH27 1932 MHz (EN50607)
CH28 1968 MHz (EN50607)
CH29 2004 MHz (EN50607)
CH30 2076 MHz (EN50607)
CH31 2112 MHz (EN50607)
CH32 2148 MHz (EN50607)

Objaśnienie:

EN50494 = możliwość sterowania przez odbiornik kompatybilny z Unicable (Unicable I)
EN50607 = możliwość sterowania przez odbiorniki kompatybilne z JESS (Unicable II)

* Kontroler SatPal™ nie wchodzi w skład zestawu, jest sprzedawany oddzielnie jako akcesorium.

Model:

Unicable (SCR) LNB

Cyfra hałasu:

0,7 dB

Kolor produktu:

Biały

Średnica konwertera satelitarnego:

4 cm

Szerokość opakowania:

156 mm

Głębokość opakowania:

116 mm

Wysokość opakowania:

68 mm

Waga wraz z opakowaniem:

260 g
