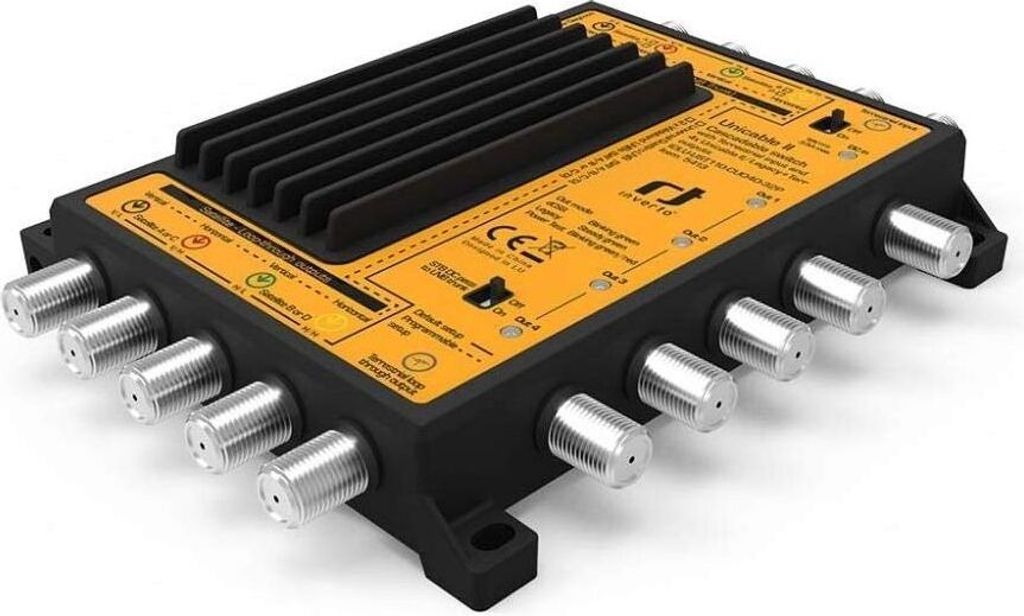

Inverto Unicable II, 4 wejś., 4 wyjś., 950 - 2150 MHz, 47 - 862 MHz, 75 Ω, 75 Ω

IDLU-UST110-CUO4O-32P to multiswitch kaskadowy Unicable II z 4 automatycznie wykrywającymi się portami wyjściowymi, z których każdy obsługuje funkcje Unicable II lub Legacy (klasyczne wejście).

Jest to wygodne rozwiązanie w sytuacjach, gdy na istniejącym okablowaniu w budynku musimy rozwiązać odbiór Unicable na niektórych gałęziach za pomocą jednego kabla, a na innych gałęziach klasyczny (Legacy) odbiór bez Unicable, dla starszych odbiorników

Każda z gałęzi może obsługiwać do 16 odbiorników/tunerów w trybie Unicable II, czyli łącznie do 64 terminali przy użyciu jednego multiswitcha
Ponieważ multiswitch posiada również wyjścia LOOP, możliwe jest użycie kolejnego multiswitcha w kaskadzie, aby rozszerzyć odbiór o rząd wielkości 64 terminali dla każdego dodatkowego multiswitcha użytego w kaskadzie

Rozgałęzienie jest wykonywane przez Unicable hublub przy użyciu ciągłego gniazda abonenckiego o niskim tłumieniu.

Multiswitch może być podłączony do pojedynczego satelityza pomocą Quattro LNB (konfiguracja domyślna) lub do dwóch szerokopasmowych konwerterów Szerokopasmowy konwerter LNBprzy odbiorze z 2 satelitów
Łącząc dwa takie multiswitche (używając Combiner) możliwy jest również odbiór z 4 satelitów
W przypadku takich konfiguracji konieczne jest zaprogramowanie multiswitcha za pomocą programatora.

Wejście naziemne umożliwia podłączenie anteny naziemnej w celu odbioru UHF / VHF / DAB /
Sygnał naziemny może być wzmacniany (przełącznik on/off) i łączony na każdym z 4 portów wyjściowych.

Domyślnie każdy port wyjściowy działa w klasycznym trybie Legacy (bez Unicable) i może być sterowany za pomocą sygnałów 13 V / 18 V + 0 kHz / 22 kHz lub poleceń DiSEqC 1.0 / 2.0
Jednak po odebraniu polecenia EN 50494 / EN 50607 (tj. jeśli odbiornik z ustawieniami odbioru Unicable jest do niego podłączony),portautomatycznie przełącza się w tryb Unicable II i zapewnia 16 dynamicznych pasm użytkownika (patrz specyfikacje techniczne produktu dla domyślnych ustawień 16 pasm użytkownika).

Jednostka multiswitchowa może być zasilana przez port "DC in", z dowolnego portu "Loop-through" lub z portów wyjściowych STB (zazwyczaj przez urządzenie Power Inserter)
W typowych instalacjach kaskadowych MDU, napięcie DC podawane przez linie wyjściowe "DC in" lub "Loop-through" jest kierowane przez linie wejściowe do magistrali w celu zasilania LNB, przełącznik "STB DC pass to LNB trunk"
musi być ustawiony na "Off".

Aby pomóc instalatorowi w czasie instalacji w upewnieniu się, że zasilanie urządzenia jest wystarczające do obsługi pełnego obciążenia w przyszłości, multiswitch jest wyposażony w specjalny tryb testu diagnostycznego zasilania, który uruchamia się automatycznie po uruchomieniu urządzenia
Podczas tego 15-sekundowego testu multiswitch będzie działał przy pełnym obciążeniu, a dioda LED diagnostyki zasilania zaświeci się na zielono, jeśli urządzenie jest zasilane z wystarczającą mocą, lub na pomarańczowo, jeśli nie jest.

Dioda LED stanu znajdująca się obok każdego z portów wyjściowych wskazuje tryb pracy portu (Legacy = świeci na zielono, Unicable II™ = miga na zielono, diagnostyka zasilania = miga na czerwono/zielono).

Do instalacji wewnętrznych i zewnętrznych (IP54).

Multiswitch jest dostarczany bez zasilania, konieczne jest zamówienie tzw
Power Inserter.

Przykład instalacji:

Dom jednorodzinny

Odbiór 2 satelitów, każdy port wyjściowy zapewnia 16 dynamicznych pasm użytkownika, które umożliwiają dostęp do dowolnego transpondera z 2 satelitów

Odbiór 4 satelitów, każdy port wyjściowy zapewnia 16 dynamicznych pasm użytkownika, które umożliwiają dostęp do dowolnego transpondera z 4 satelitów.

Dane techniczne

Zakres częstotliwości: konwerter satelitarny Quattro: 950 MHz ~ 2150 MHz (standard)
Szerokopasmowy konwerter szerokopasmowy: 300 MHz ~ 2350 MHz
Zakres częstotliwości: naziemna 47 MHz ~ 862 MHz
Wejścia 4x IF:
- Z 1x konwertera Quattro (domyślnie)
- Z 2x szerokopasmowych konwerterów LNB
1 x wejście UHF/VHF z anteny naziemnej
Wyjścia: 4x zapętlone wyjścia satelitarne IF*
1x zapętlone wyjście naziemne

4x automatycznie wykrywane porty wyjściowe II/Legacy
z połączonym sygnałem naziemnym.
Zachowanie domyślne: stary tryb po włączeniu zasilania,
automatycznie przełącza się w tryb dynamiczny Unicable II po włączeniu zasilania po odebraniu polecenia EN50494 / EN50607.
Zakres mocy wejściowej -50 dBm ~ -5 dBm
Poziom sygnału wyjściowego (AGC) -25 dBm (83 dBuV)
Izolacja RF: satelita/ziemia (wejście) 25 dB min.
Izolacja RF: satelita/satelita (wejście) 25 dB min.
Izolacja RF: satelita/kanał (UB, wyjście) 28 dB min.
Tłumienie pętli: satelita
4 dB maks.
(Strata)
Strata w pętli: naziemna 8 dB maks.
(Strata) [Wzmocnienie = VYP]
+12 dB min
(wzmocnienie) [wzmocnienie = ON]
Wzmocnienie: wyjście Unicable II™ (dCSS) (poza AGC) 25 dB min.
Wzmocnienie: sygnał naziemny -27 dB [Wzmocnienie = VYP]
-5 dB ~ +5 dB [Gain = ON]
Zintegrowany szum fazowy 1,5° maks.
Protokoły sterowania EN50494 (SatCR), EN50607 (dCSS), DiSEqC1.0/2.0, 13 V/18 V + 0 kHz/22 kHz
Starsze przełączanie portów V/L => 13 V/0 kHz, V/H => 13 V/22 kHz
H/L => 18 V/0 kHz, H/H => 18 V/22 kHz
Impedancja wejścia/wyjścia 75 Ω (typ F)
Zasilanie konwertera 500 mA maks.
@ 18 VDC
Wejście zasilania 600 mA ~ 900 mA przy 10 VDC ~ 20 VDC maks.
Temperatura pracy -20°C ~ +50°C
Stopień ochrony IP54
Wymiary produktu (szer. x wys. x gł.) 15,2 cm x 11 cm x 2,6 cm
Waga 280 g

Specyfikacja portu Unified II™ (dCSS)

Szerokość pasma użytkownika (kanał): 46 MHz, programowalne 10 MHz ~ 80 MHz
Tętnienie wzmocnienia pasma (kanału) użytkownika: maks. 3 dB
Częstotliwości pasma użytkownika (kanału): domyślne dynamiczne pasma użytkownika Unicable II™ na port wyjściowy:

CH1: 1210 MHz EN50607 + EN50494 (dCSS + SatCR)
CH2: 1420 MHz EN50607 + EN50494 (dCSS + SatCR)
CH3: 1680 MHz EN50607 + EN50494 (dCSS + SatCR)
CH4: 2040 MHz EN50607 + EN50494 (dCSS + SatCR)
CH5: 985 MHz EN50607 + EN50494 (dCSS + SatCR)
CH6: 1050 MHz EN50607 + EN50494 (dCSS + SatCR)
CH7: 1115 MHz EN50607 + EN50494 (dCSS + SatCR)
CH8: 1275 MHz EN50607 + EN50494 (dCSS + SatCR)
CH9: 1340 MHz EN50607 (dCSS)
CH10: 1485 MHz EN50607 (dCSS)
CH11: 1550 MHz EN50607 (dCSS)
CH12: 1615 MHz EN50607 (dCSS)
CH13: 1745 MHz EN50607 (dCSS)
CH14: 1810 MHz EN50607 (dCSS)
CH15: 1875 MHz EN50607 (dCSS)
CH16: 1940 MHz EN50607 (dCSS)

* Nieużywane porty muszą być zakończone terminatorami 75 omów z blokadą DC

Liczba wejść:

4 wejś.

Liczba wyjść:

4 wyjś.

Zakres częstotliwości (satelita):

950 - 2150 MHz

Zakres częstotliwości (naziemny):

47 - 862 MHz

Impedancja wejściowa:

75 Ω

Impedencja wyjścia:

75 Ω

Współczynnik napięcia fali stojącej (VSRW):

2,5:1

Stopień ochrony IP:

IP54

Zakres temperatur (eksploatacja):

-20 - 50 °C

Szerokość produktu:

110 mm

Głębokość produktu:

26 mm

Wysokość produktu:

152 mm

Waga produktu:

280 g

Szerokość opakowania:

118 mm

Głębokość opakowania:

35 mm

Wysokość opakowania:

155 mm

Waga wraz z opakowaniem:

300 g

IDLU-UST110-CUO4O-32P to kompaktowy, kaskadowy multiswitch Unicable II z 4 wyjściami, które mają automatyczne wykrywanie sygnału i mogą pracować zarówno w trybie Unicable II, jak i starszym. Multiswitch może być z konwerterem quattro (w zestawie) lub dwoma konwerterami szerokopasmowymi do odbioru 2 satelitów. Możliwe jest doprowadzenie sygnału anteny naziemnej do odbioru UHF/VHF/DAB/radia przez wejście naziemne. W razie potrzeby sygnał naziemny można również wzmocnić za pośrednictwem wszystkich 4 wyjść (przełącznik wł./wył.). W momencie dostawy wszystkie wyjścia działają w trybie starszym i mogą być sterowane za pomocą 13/18V+0/22kHz lub za pomocą poleceń DiSEqC1.0/2.0. Wyjście przełącza się w tryb Unicable, gdy tylko odbierze sygnał EN50494 lub EN50607, a następnie udostępnia 16 pasm użytkownika (patrz specyfikacje dla tabeli częstotliwości).IDLU-UST110-CUO4O-32P to kompaktowy, kaskadowy multiswitch Unicable2 z 4 wyjściami, które mają automatyczne wykrywanie sygnału i mogą być obsługiwane zarówno w trybie Unicable II, jak i w trybie starszym. Multiswitch może być z konwerterem quattro (w zestawie) lub dwoma konwerterami szerokopasmowymi do odbioru 2 satelitów. Możliwe jest doprowadzenie sygnału anteny naziemnej do odbioru UHF/VHF/DAB/radia przez wejście naziemne. W razie potrzeby sygnał naziemny można również wzmocnić za pośrednictwem wszystkich 4 wyjść (przełącznik wł./wył.). W momencie dostawy wszystkie wyjścia działają w trybie starszym i mogą być sterowane za pomocą 13/18V+0/22kHz lub za pomocą poleceń DiSEqC1.0/2.0. Wyjście przełącza się w tryb Unicable, gdy tylko odbierze sygnał EN50494 lub EN50607, a następnie udostępnia 16 pasm użytkownika (patrz specyfikacje dla tabeli częstotliwości). Dioda LED stanu w pobliżu każdego wyjścia dostarcza informacji o odpowiednim trybie pracy tego połączenia. (zielona = tryb legacy, zielona migająca = tryb UnicableII, czerwona/zielona migająca = funkcja diagnostyczna) Opcjonalne akcesoria (sprzedawane oddzielnie):Zasilacz MDU, może zasilać do 4 multiswitchy + LNB (19V, 3.5A) IDLU-ADPT01-19V3AO-OPPPower Inserter z zewnętrznym zasilaczem (19V, 0.94A) IDLU-PINS02-OOO-OPPTechnical data:Wejścia:4 x wejścia IF:1x Quattro LNB (w zestawie)2x Wideband LNBs1 x wejście UHF / VHF dla anten naziemnychWyjścia:4 x satelitarne wyjścia przelotowe IF1 x naziemne wyjście przelotowe4 x połączenia UnicableII/Legacy z połączonym sygnałem naziemnym. Status dostawy: Tryb Legacy po włączeniu, który przełącza się w tryb Unicable po odebraniu sygnału EN50494/EN50607 Protokół sterowania: EN50494 (SatCR), EN50607 (dCSS), DiSEqC1.0/2.0, 13/18V+0/22kHz Zasilanie konwertera 500mA maks. @18VDCDC Pobór prądu 600~900mA @10~20VDC [maks.]Temperatura pracy - 20 ~ + 50 °CKlasa ochrony IP54Wymiary 152 x 113 x 29 (wys. x szer. x gł.) mm * Urządzenie do programowania nie wchodzi w skład zestawu, dostępne osobno jako akcesorium.Zakres dostawy:1x Inverto Unicable II IDLU-UST110-CUO4O-32P Instrukcja obsługi
