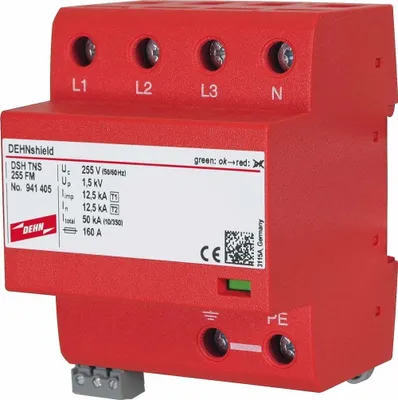

Dehn 941315 DSH TT 255 FM Przewód kombi DEHNshield typ 1+2 f.3ph TT-, TN-S-System (941315)

Wielobiegunowy, zoptymalizowany pod kątem zastosowań ogranicznik kombinowany DEHNshield typu 1 + typu 2 z iskiernikiem, zgodny z normą EN 61643-11 Oszczędzająca miejsce technologia iskiernikowa z tylko 1 HP / biegun umożliwia kompaktową konstrukcję. Do ochrony budynków mieszkalnych i do zastosowań specjalnych. Umożliwia ochronę urządzeń końcowych. Do ochrony przed przepięciami, nawet w przypadku bezpośredniego uderzenia pioruna. Może być stosowany zgodnie z koncepcją strefy ochrony odgromowej w interfejsach 0A-2.

Cechy produktu:

• Gotowy do podłączenia, zoptymalizowany pod kątem zastosowania ogranicznik kombinowany typu 1 + typu 2 oparty na iskiernikach
• Oszczędzająca miejsce technologia iskiernika z tylko 1 HP / biegun umożliwia kompaktową konstrukcję
• Spełnia minimalne wymagania dotyczące zdolności odprowadzania prądu piorunowego zgodnie z VDE 0100-534
• Umożliwia kompaktowe wyrównanie potencjałów piorunowych, w tym ochronę urządzeń końcowych
• Zdolność rozładowania do 50 kA (10/350 µs)
• Wskazanie funkcji/usterki poprzez zielone/czerwone oznaczenie w okienku podglądu
• Wysoka zdolność gaszenia prądu następczego (Ifi= 25 kAeff)

Dane techniczne:

• SPD zgodnie z EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 / Klasa I + Klasa II
• Energetycznie skoordynowany efekt ochronny do urządzenia końcowego (? 5 m): Typ 1 + Typ 2 + Typ 3
• Napięcie znamionowe AC (UN): 230 / 400 V (50 / 60 Hz)
• Maksymalne ciągłe napięcie AC (UC): 255 V (50 / 60 Hz)
• Prąd udarowy piorunowy (10/350 µs) [L1+L2+L3+N-PE] (Itotal): 50 kA
• Energia właściwa [L1+L2+L3+N-PE] (W/R): 625,00 kJ/Ohm
• Prąd piorunowy (10/350 µs) [L-N]/[N-PE] (Iimp): 12,5 / 50 kA
• Energia właściwa [L-N]/[N-PE] (W/R): 39,06 / 625,00 kJ/Ohm
• Znamionowy impulsowy prąd upływu (8/20 µs) [L-N]/[N-PE] (In): 12,5 / 50 kA
• Poziom ochrony [L-N]/[N-PE] (UP): ? 1,5 / ? 1,5 kV
• Zdolność gaszenia prądem szczątkowym [L-N]/[N-PE] (Ifi): 25 kAeff / 100 Aeff
• Ograniczenie prądu następczego / selektywność: Brak zadziałania bezpiecznika gG 35 A do 25 kAeff (prosp.)
• Czas reakcji (tA): ? 100 ns
• Maks. zabezpieczenie nadprądowe po stronie sieci: 160 A gG
• Napięcie TOV [L-N] (UT) ? Charakterystyka: 440 V / 120 min ? Wytrzymałość
• Napięcie TOV [N-PE] (UT) ? Charakterystyka: 1200 V / 200 ms ? Wytrzymałość
• Zakres temperatur pracy (TU): -40 °C ... +80 °C
• Wskaźnik działania / usterki: zielony / czerwony
• Liczba portów: 1
• Przekrój połączenia (L1, L2, L3, N, PE, 9) (min.): 1,5 mm2 lite / drobnożyłowe
• Przekrój połączenia (L1, L2, L3, N, PE, 9) (maks.): 35 mm2 skrętka / 25 mm2 drobna skrętka
• Montaż na: 35 mm szyna montażowa zgodna z EN 60715
• Materiał obudowy: tworzywo termoplastyczne, kolor czerwony, UL 94 V-0
• Miejsce instalacji: Wnętrze
• Stopień ochrony: IP 20
• Wymiary montażowe: 4 TE, DIN 43880
• Atesty: KEMA
• Styki FM / typ styku: styk przełączny
• Zdolność łączeniowa AC: 250 V / 0,5 A
• Zdolność łączeniowa DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
• Przekrój połączenia dla zacisków FM: maks. 1,5 mm2 lite / drobnożyłowe
• Stopień ochrony [L-PE] (UP): 2,0 kV
• Waga: 448 g

DEHN Ogranicznik kombinowany DSH TT 255 FMProducent:DEHNOznaczenie:Ogranicznik kombinowany do układów 3-p.









Typ:DSH TT 255 FMForma sieci DC:nieForma sieci IT:nieForma sieci TN:nieForma sieci TN-C:nieForma sieci TN-C-S:nieForma sieci TN-S:takForma sieci TT:takForma sieci inne:nieLiczba biegunów:







4Prąd udarowy piorunowy (10/350 µs):50 kAMaksymalne napięcie ciągłe AC:255 VNapięcie znamionowe AC:230 VStopieńochronyL-N:1,5 kVStopień ochrony N-PE:1,5 kVZdolność gaszenia prądu następczego:25 kAEnergia właściwa (W/R):625 kJ/OhmMaks.
Zabezpieczenie nadprądowe Okablowanie (bezpiecznik): 160 AMaks.


Zabezpieczenie nadprądowe okablowania V (bezpiecznik):100 ATyp montażu:szyna DIN TH35Rozmiar ramy:4 HPMaks.
Przekrój przewodu sztywny (jednodrutowy/wielodrutowy):35 mm²Maks.





Przekrój przewodu elastyczny (drobnożyłowy):25 mm²Zdalna sygnalizacja:takSygnalizacja na urządzeniu:optycznaKlasa testowa:Typ 1 i 2Zintegrowany bezpiecznik rezerwowy:nieEnergetycznie skoordynowany efekt ochronny dla urządzenia końcowego:takTechnologia iskiernika przełączającego napięcie:





takOdczep napięciowy z zabezpieczeniem nadprądowym:nieStopień ochrony (IP):IP20 Ogranicznik kombinowany DEHN DSH TT 255 FM: Dalsze szczegóły Wielobiegunowy, zoptymalizowany pod kątem zastosowania ogranicznik kombinowany DEHNshield, typ 1 + typ 2 zgodnie z EN 61643-11 oparty na iskiernikach. Oszczędzająca miejsce technologia iskiernikowa z tylko 1 HP / biegun umożliwia kompaktową konstrukcję. Do ochrony budynków mieszkalnych i do zastosowań specjalnych. Umożliwia ochronę urządzeń końcowych. Do ochrony przed przepięciami, nawet w przypadku bezpośredniego uderzenia pioruna.

Może być stosowany zgodnie z koncepcją stref ochrony odgromowej w interfejsach 0A 2. Dostarczany w standardzie: Ogranicznik kombinowany DEHN do systemów 3-p.TN-S DSH TT 255 FM, opakowanie jednostkowe: 1 sztuka, EAN: 4013364275324

Ogranicznik kombinowany DEHN SE DEHNshield to ogranicznik przepięć przeznaczony do 3+1-fazowych systemów TT i TN-S. Łączy w sobie funkcje ograniczników typu 1 i typu 2, chroni przed prądami udarowymi do 50 kA i zapewnia poziom ochrony 1,5 kV. Obsługuje zdalną sygnalizację i może być montowany na szynie TH35. Urządzenie to jest idealne do ochrony instalacji elektrycznych w budynkach przed uszkodzeniami spowodowanymi przepięciami.

Cechy

- Brak zintegrowanego bezpiecznika rezerwowego
- Zasilanie sieciowe TN-S, zasilanie sieciowe TT
- Zdalna sygnalizacja

Zakres dostawy

1 sztuka ogranicznika kombinowanego

Dane techniczne

Rozmiar: 4 TE
Prąd piorunowy: 50 kA
Zdalna sygnalizacja: tak
najwyższe napięcie ciągłe: 255 V
Zdolność gaszenia prądem szczątkowym: 25 kA
Poziom ochrony: 1,5 kV
Stopień ochrony: IP20
Typ montażu: szyna TH35 top-hat
Liczba biegunów: 4
Energia właściwa: 625
Napięcie znamionowe: 230 V
Klasa testowa: 1, 2

---

Nr artykułu: DEH941315

EAN: 4013364275324

Wielobiegunowy, zoptymalizowany pod kątem zastosowań ogranicznik DEHNshield typu 1 + typu 2 zgodnie z normą EN 61643-11 oparty na iskiernikach. Oszczędzająca miejsce technologia iskiernikowa z tylko 1 HP / biegun umożliwia kompaktową konstrukcję. Do ochrony budynków mieszkalnych i do zastosowań specjalnych. Umożliwia ochronę urządzeń końcowych. Do ochrony przed przepięciami, nawet w przypadku bezpośredniego uderzenia pioruna. Może być stosowany zgodnie z koncepcją strefy ochrony odgromowej w interfejsach 0A ¿ 2.
