Sprzęg kulowy 3000 kg. 35 40 45 46

Sprzęg holowniczy WW 30-K+Z 3000 kg + zestaw reduktorów średnica 35/40/45/50 mm, wiertło 12,5 mm

Sprzęg holowniczy WW 30-K+Z 3000 kg + zestaw reduktorów średnica 35/40/45/50 mm, wiertło 12,5 mm

Sprzęg holowniczy WW 30-K+Z 3000 kg + zestaw reduktorów średnica 35/40/45/50 mm, wiertło 12,5 mm 12,5 mm

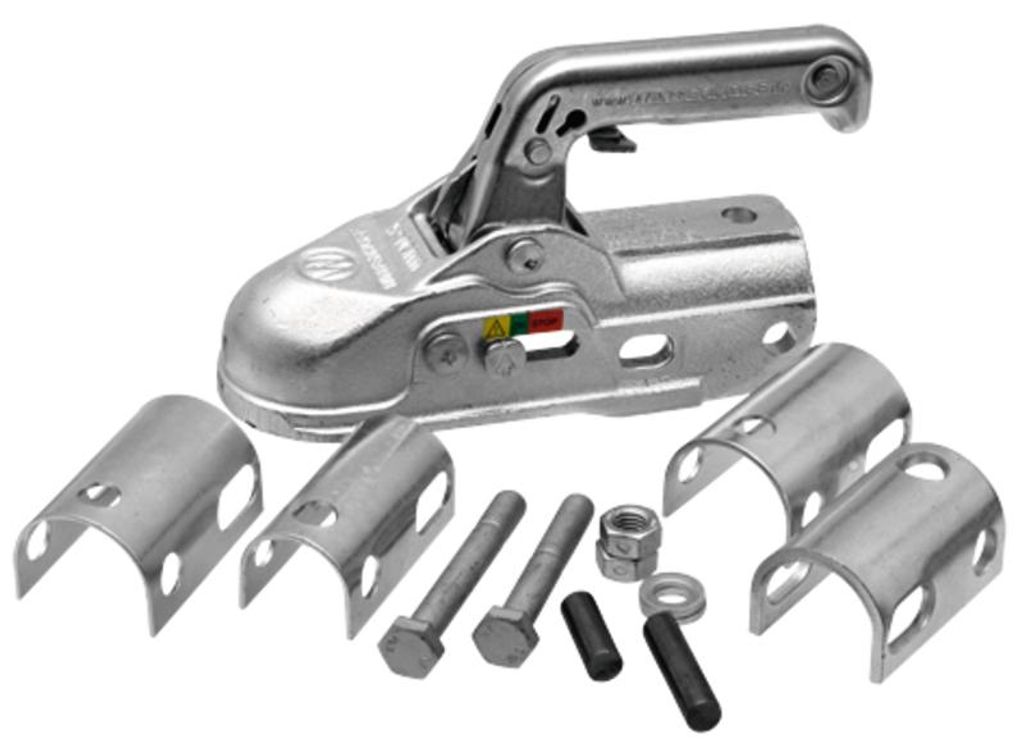

Zaczep holowniczy WW-30 z akcesoriami:

Parametry:

Zaczep holowniczy jest przeznaczony do stosowania w przyczepach o maksymalnej masie całkowitej nieprzekraczającej 3000 kg. Maksymalne dopuszczalne obciążenie pionowe haka holowniczego wynosi 150 kg.

Montaż:

Zaczep jest przeznaczony do bezpośredniego montażu na rurach holowniczych o średnicy 50 mm. Można go również zamontować na mniejszych rurach holowniczych za pomocą dostarczonych podkładek rozgraniczających:

• • średnica 46 mm (przy użyciu podkładki o grubości 2 mm)
  • średnica 45 mm (przy użyciu podkładki o grubości 2,5 mm)
• średnica 35 mm (przy użyciu podkładek o grubości 5 mm + 2,5 mm)

Sprzęgło dyszla można zamontować za pomocą śrub umieszczonych poprzecznie lub wzdłużnie. W przypadku montażu poprzecznego rozstaw otworów wynosi 40 mm, w przypadku montażu wzdłużnego ("obok siebie") rozstaw wynosi 50 - 54 mm. W przypadku montażu wzdłużnego należy użyć dostarczonej śruby M12x90 z podkładkami po obu stronach i nakrętką samozabezpieczającą z przodu sprzęgła dyszla oraz śruby M12x80 z nakrętką samozabezpieczającą z tyłu sprzęgła dyszla. W przypadku montażu za pomocą śruby krzyżowej należy użyć dostarczonej śruby M12x90 z podkładkami po obu stronach i nakrętką samozabezpieczającą do montażu poziomego oraz dostarczonej śruby M12x80 z elementem siodłowym * i nakrętką samozabezpieczającą do montażu pionowego. Dostarczone nakrętki samozabezpieczające mogą być użyte tylko raz. Należy je wymienić na nowe podczas ponownej instalacji haka holowniczego.

Zawartość opakowania:

• • 1x sprzęgło holownicze WW-30
  • 4x podkładka zabezpieczająca
  • 1x śruba M12x90
  • 1x śruba M12x80
  • 2x nakrętka samozabezpieczająca M12 jednorazowego użytku
  • 1x śruba M12
• 1x śruba M12
  • 2x podkładka pod nakrętkę M12
  • 1x sworzeń pomocniczy do montażu amortyzatora 12x34 mm
• 1x sworzeń pomocniczy do montażu amortyzatora 12x49 mm

* Podkładka siodełka M12 nie wchodzi w skład zestawu. W przypadku korzystania ze sprzęgła trakcyjnego z mocowaniem śruby krzyżakowej jest ona zwykle obecna na śrubie pionowej.

Sprzęgło o udźwigu 3000 kg, odpowiednie do hamulców. Sprzęgło ma połączenie około 35/40/45/46/50/51 i pasuje do wszystkich modeli.

• Waga (kg): 3000
• Połączenie: okrągłe 35/45/46/50/51
• Sprzęgło All-Fit

Ø dyszla: 35-40-45-46-50-51 mm
Ø kuli: 50 mm
Dopuszczalna masa całkowita: 3000 kg
Obciążenie dyszla: 150 kg
Wartość D/Dc: 27 kN
Materiał: żeliwo ciągliwe
