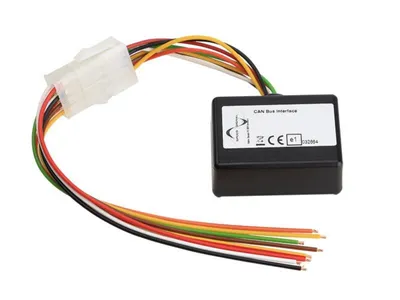

Zestaw magistrali CAN Citroen / Peugeot Quadlock > ISO / antena > DIN

Zestaw magistrali CAN Citroen / Fiat / Peugeot / Toyota

Zasilanie/głośniki > ISO
Antena > DIN

Jeśli fabryczne radio OEM w pojeździe sterowanym magistralą CAN ma zostać zastąpione radiem z rynku wtórnego, wymagany jest specjalny adapter magistrali CAN.

Zarówno specjalne, jak i uniwersalne adaptery magistrali CAN konwertują odpowiednie dane cyfrowe z odpowiedniej magistrali danych pojazdu na sygnały analogowe.

W zależności od adaptera, różne sygnały lub funkcje komfortu, takie jak zapłon plus, oświetlenie, sygnał biegu wstecznego lub nawet sygnał prędkości są odczytywane i udostępniane w formie analogowej dla różnych rozwiązań modernizacyjnych.

Należy porównać przedstawione wtyczki adaptera z wtyczkami w pojeździe i upewnić się, że pasują do siebie pod względem wizualnym i technicznym.

Należy również sprawdzić, czy w pojeździe zainstalowano jeden z określonych oryginalnych radioodbiorników fabrycznych.

Przed ostateczną instalacją należy sprawdzić funkcje pojazdu i ustawienia pojazdu pod kątem prawidłowego działania.


Uwaga:

Magistrala CAN

Połączenie: 40-pinowa wtyczka Quadlock Citroen
Połączenie: Fakra(m) phantom power > DIN(m)

Pojazdy z urządzeniem RD4 / RT4 / RD45 1-DIN OEM

Pojazdy bez urządzenia Bosch OEM
Pojazdy bez Magneti Marelli RT3 / Harman Becker OEM Sat Nav
Pojazdy bez systemu dźwiękowego JBL

Ustawienia pojazdu obsługiwane za pomocą pilota zdalnego sterowania na kierownicy

Pojazdy z trybem ECO > podłączenie prądu ciągłego +12V Zacisk 30 Bezpiecznik akumulatora

Wyjścia:

różowy: +12V zacisk zapłonu 15 1,5A maks.
pomarańczowy: +12V zacisk oświetlenia 58 0,1A maks.
biały: +12V bieg wsteczny 1,5A maks.

Odpowiedni do następujących pojazdów:

Citroën
Citroën C1 (P) 03/2012 - 06/2014
Citroën C2 (J) 12/2004 - 12/2009
Citroën C3 (F) 10/2005 - 01/2010
Citroën C3 (S) 01/2010 - 01/2017
Citroën C4 (L) 11/2004 - 08/2010
Citroën C5 (D) 10/2004 - 04/2008
Citroën C8 (E) 01/2008 - 07/2012
Citroën C8 (E) 07/2012 - 06/2014
Citroën Berlingo (7) 06/2008 - 06/2018
Citroën DS3 (S) 03/2010 - 07/2014
Citroën DS4 (N) 05/2011 - 10/2015
Citroen Jumpy (X) 02/2007 - 05/2016

Fiat
Fiat Scudo (ZAF 270) 02/2007 - 07/2016

Peugeot
Peugeot 207 (W/W CR/W SW/W CC) 06/2006 - 07/2015
Peugeot 208 (C) 04/2012 - 04/2015
Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 03/2011
Peugeot 807 (E) 07/2002 - 11/2014
Peugeot Expert (X) 02/2007 - 08/2016
Peugeot Partner (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015

Toyota
Toyota Proace 03/2013 - 08/2016

Dostępne są następujące sygnały:

Zapłon
Oświetlenie
Bieg wsteczny
Speedpulse

Ustawienia pojazdu
