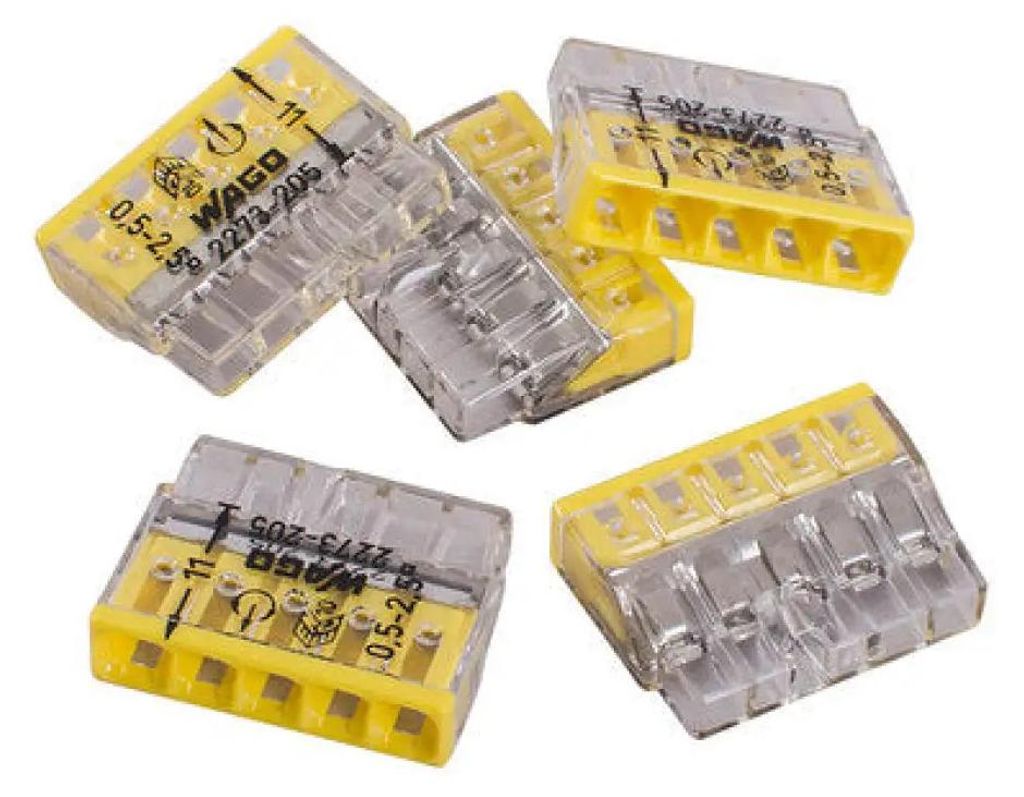

Wago 2273-205, Końcówka z pinami, Prosty, Żeńska, 450 V, Skrzynka przyłączeniowa, 100 szt.

Model:

Końcówka z pinami

Connector type:

Prosty

Płeć konektora:

Żeńska

Liczba styków:

5

Napięcie:

450 V

Przeznaczenie:

Skrzynka przyłączeniowa

Ilość na paczkę:

100 szt.

Certyfikaty zgodności:

RoHS

Zacisk ma 5 przewodów i zakres przekroju od 0,5 do 2,5 mm². Technologia zacisków to PUSH WIRE®.

Główne cechy

• Pochodzenie: Niemcy
• Liczba w opakowaniu: 6

-----------------------------

Kryteria wyboru

Liczba punktów zaciskowych: 5
Kolor obudowy: przezroczysty
Kolor pokrywy: żółty
-----------------------------

Dane techniczne

Kategoria przepięciowa: II
Stopień zanieczyszczenia: 2
Napięcie znamionowe: 450 V
Prąd znamionowy: 24 A
Przekrój przewodu w stanie stałym: 0,5-2,5 mm²/18-14 AWG
Klasa palności materiału izolacyjnego wg UL 94: UL 94 V2
Temperatura pracy ciągłej: do 105 °C
Temperatura otoczenia: 60 °C
Waga: 10 g

---

Art.-Numer: WGO2273-205

EAN: 4050821027874

Kompaktowe zaciski do skrzynek przyłączeniowych serii 2273 Przezroczysta obudowa, z przyłączem wtykowym do przewodów pełnych, izolowane, zintegrowany otwór testowy, dopuszczenie EN 60998, 450 V/4 kV/2, 24A
Opcje połączeń: 2x0,5-2,5 mm²

Producent: WAGO	WAGO
Typ połączenia:	Szybkozłącze instalacyjne
Seria złączy:	2273
Montaż elektryczny:	Zacisk sprężynowy
Napięcie znamionowe:	450V
Prąd znamionowy:	24A
Kolor:	żółty
Liczba sposobów:	1
Liczba połączeń:	5
Długość:	16.5 mm
Szerokość:	21.8mm
Wysokość:	5.6mm
Przekrój kabla:	0.5...2,5mm2

Opis

WAGO GmbH & Co. KG Listwa przyłączeniowa 2273-205 Producent: WAGO GmbH & Co. KG Oznaczenie: Listwa przyłączeniowa 5x 0,5-2,5 żółta Typ: 2273-205 Liczba punktów zaciskowych: 5 Przekrój nominalny: 0,5....2,5 mm² Z dźwigniami obsługi: nie Kolor: bezbarwny Przezroczysty: tak Napięcie znamionowe: 450 V Prąd znamionowy: 24 A Nadaje się do przewodów litych: tak Nadaje się do przewodów giętkich: nie Nadaje się do przewodów linkowych: nie Przekrój przewodu sztywny (lity/wielodrutowy): 0,5..2,5 mm² Zakres AWG: 14..18WAGO GmbH & Co. KG Zacisk skrzynki przyłączeniowej 2273-205: więcej szczegółówZacisk skrzynki przyłączeniowej COMPACT do przewodów litych maks. 2,5 mm² 5 przewodów Kolor obudowy przezroczysty Kolor pokrywy żółty Temperatura otoczenia maks. 60 °C (T60) 2,50 mm² przezroczysty Dostarczane: WAGO GmbH & Co. KG Zacisk puszkowy 5x 0,5-2,5 żółty 2273-205, opakowanie jednostkowe: 100 sztuk, EAN: 4050821027874

Małe, ale mocne. Zaciski serii 2273 są o ponad 50% mniejsze od sprawdzonych zacisków instalacyjnych i zmniejszają ryzyko uszkodzenia pojedynczych przewodów. Oznacza to znaczną oszczędność miejsca w elektrycznej skrzynce przyłączeniowej. Do jednego zacisku można podłączyć przewody o różnych średnicach od 0,5 do 2,5 mm2. W rezultacie do podłączenia wszystkich przekrojów przewodów wymagana jest tylko jedna seria. Przezroczysta obudowa zacisku Wago 2273 umożliwia kontrolę wzrokową, np. sprawdzenie, czy wszystkie przewody są włożone do oporu. Dostępne jest również okienko do sprawdzania długości odizolowywania i prawidłowego ułożenia przewodu. Długość odizolowywania przewodu litego można sprawdzić zgodnie z nadrukowanym wymiarem 11 mm. Otwory testowe są znormalizowane, dzięki czemu są kompatybilne z typowymi trzpieniami pomiarowymi

Właściwości: Listwa zaciskowa puszki przyłączeniowej COMPACT to 5-żyłowa listwa zaciskowa. Dane techniczne: Liczba biegunów: 5 Liczba zacisków: 5 Liczba potencjałów: 1 Kolor: szary Stopień zanieczyszczenia: 2 Napięcie znamionowe EN [V]: 450 Napięcie znamionowe impulsowe [kV]: 4 Prąd znamionowy [A]: 24 System połączeń: PUSH WIRE Typ okablowania: okablowanie boczne Waga [g]: 1,6 Szerokość [mm]: 22 Wysokość [mm]: 5,8 Głębokość [mm]: 16,7 HM730000700

możliwość podłączenia do 8 przewodów pełnych Zakres przekrojów: 0,5mm²-2,5mm² Napięcie znamionowe: 450V Prąd znamionowy: 24A Materiały przewodów połączeniowych: miedź aluminium Kolor: przezroczysty Kolor pokrywy: żółty

- WAGO nr art. 2273-205 - Możliwość podłączenia do 8 przewodów litych - Zakres przekrojów: 0,5mm²-2,5mm² - Napięcie znamionowe: 450V - Prąd znamionowy: 24A - Materiały podłączanych przewodów: miedź, aluminium - Kolor: przezroczysty - Kolor pokrywy: żółty

Oryginał! Zaciski do puszek przyłączeniowych WAGO z przyłączem wtykowym do przewodów pełnych. 5-biegunowe. 0,5...2,5 mm². 24 A/400 V~. Kolor żółty/przezroczysty. 100 sztuk.
