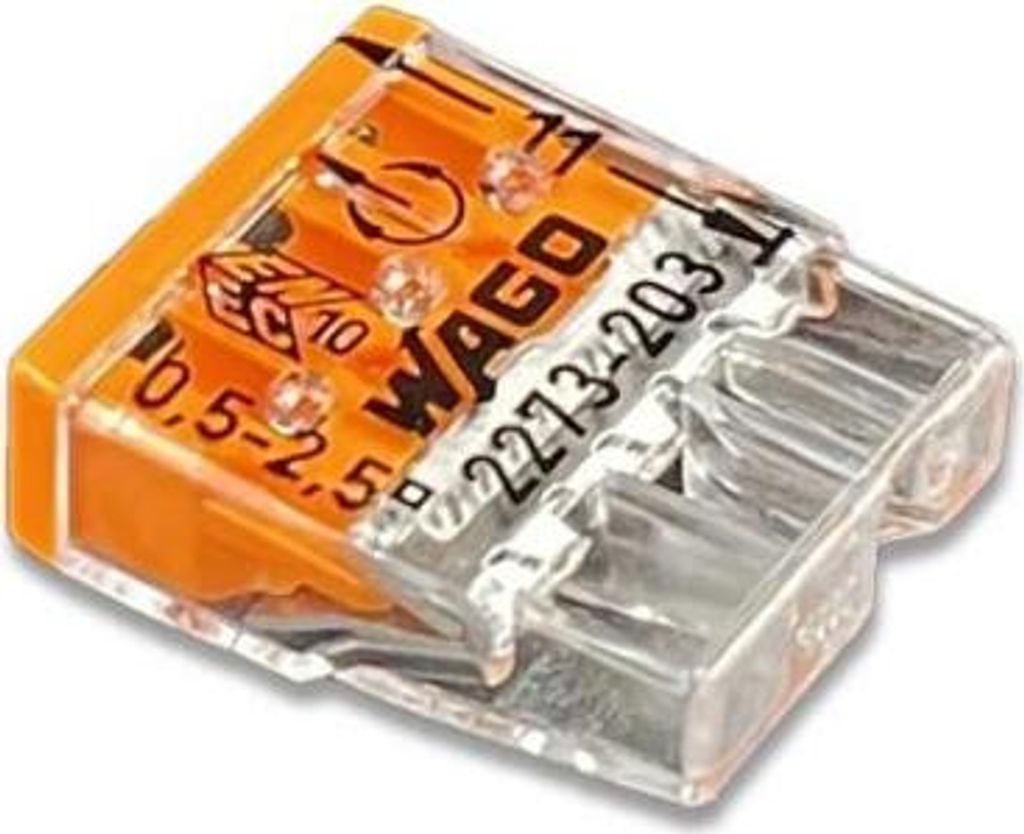

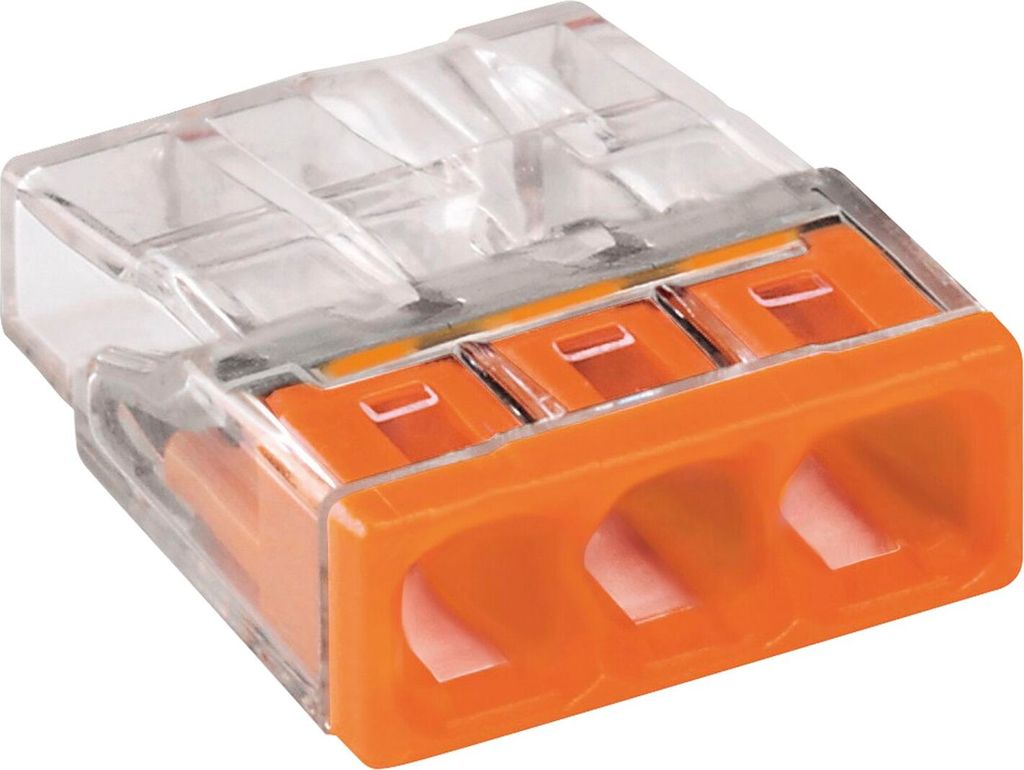

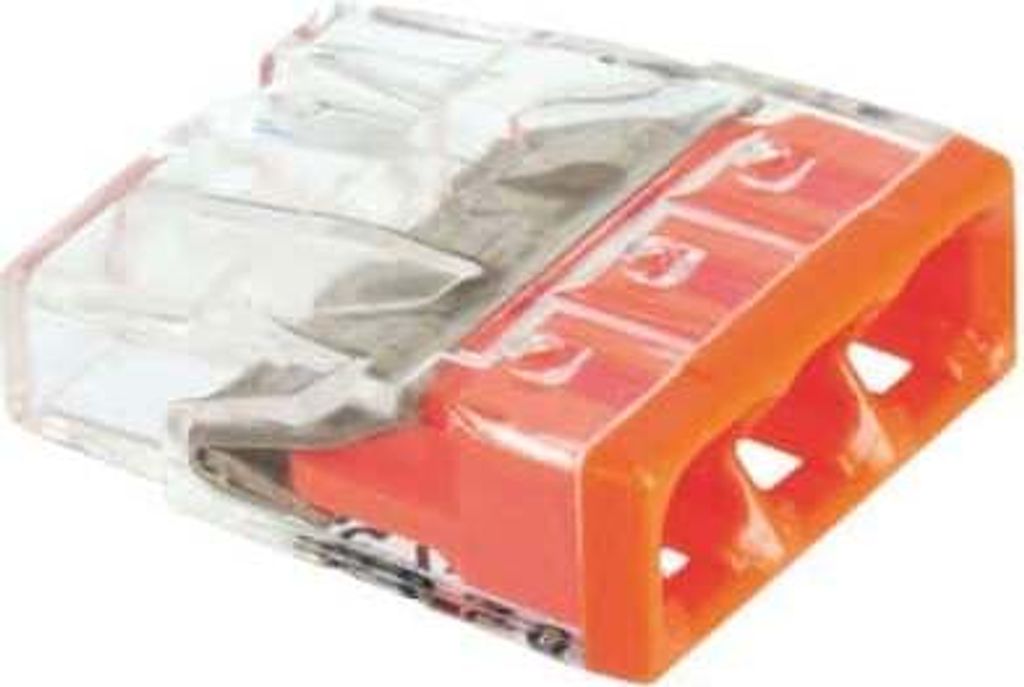

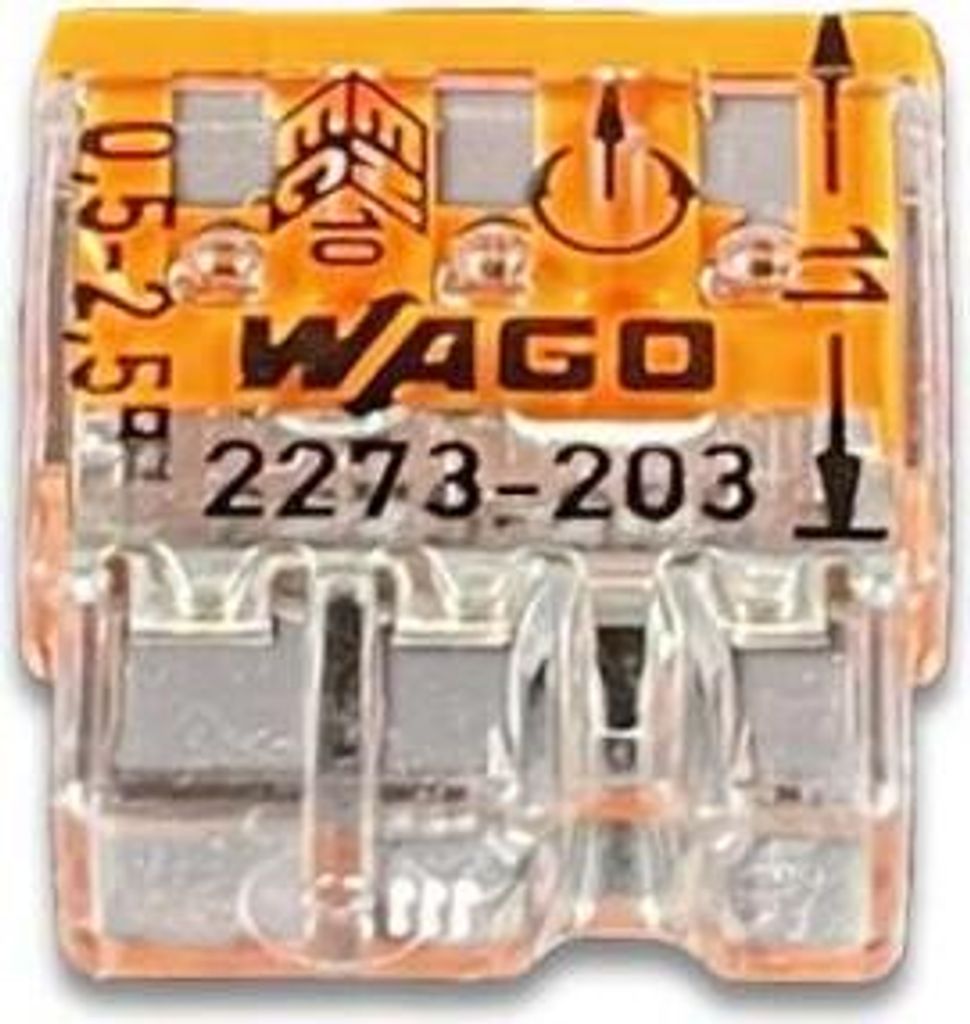

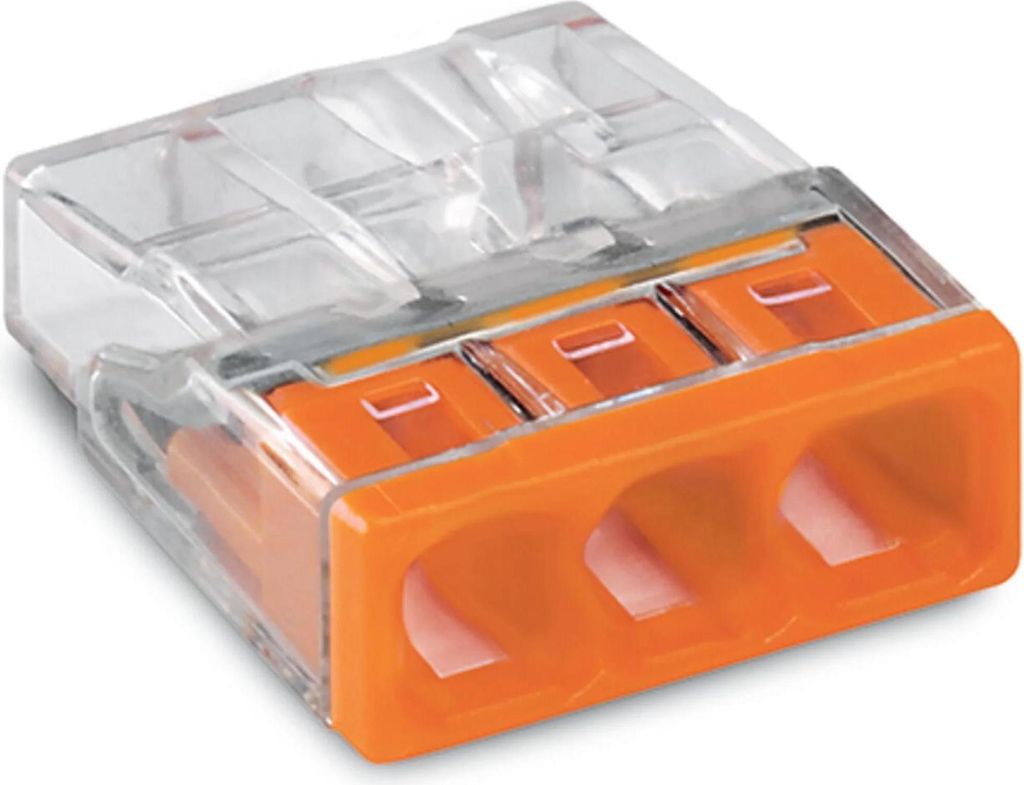

Złączka Instalacyjna Szybkozłączka WAGO 2273-203 na DRUT 3x0,5-2,5mm

Złączka Instalacyjna Szybkozłączka WAGO 2273-203 na DRUT 3x0,5-2,5mm

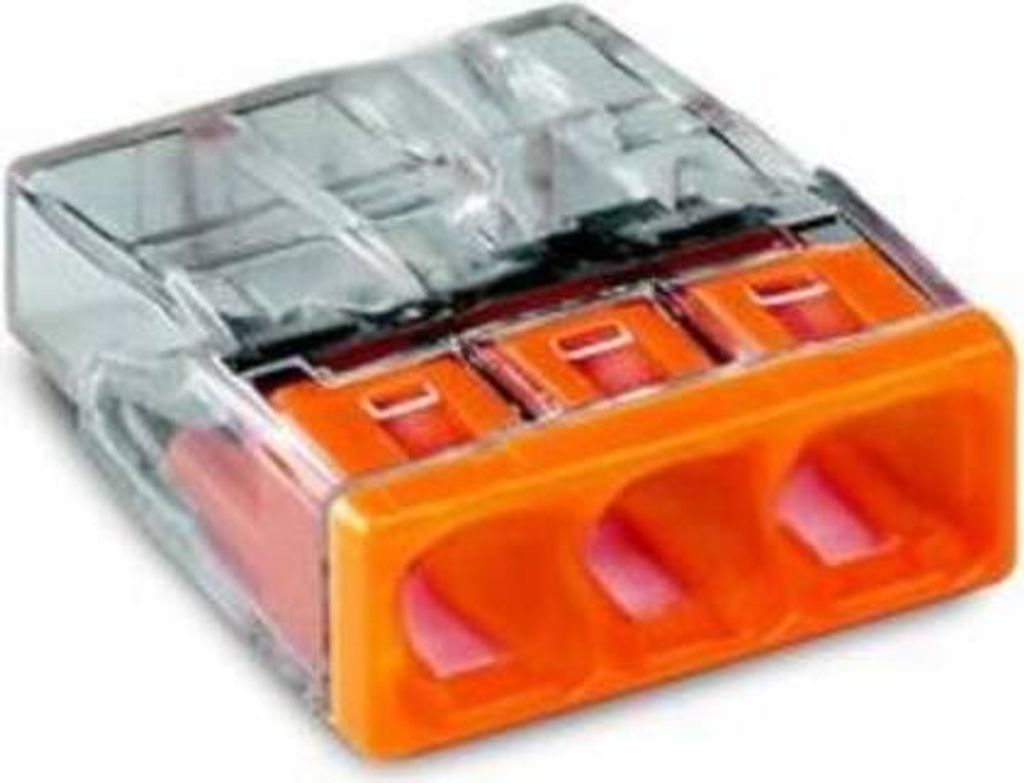

Złączka instalacyjna serii 2273 renomowanej i cenionej przez instalatorów firmy WAGO. Złączki WAGO pozwalają na szybkie, bezproblemowe a co najważniejsze pewne podłączenie przewodów.

Szybkozłączki WAGO serii 2273 służą do podłączania sztywnych przewodów jednodrutowych o przekroju od 0,5mm² do 2,5mm²

Cechy produktu

• Komfortowe podłączanie przewodów dzięki kompaktowej budowie
• Montaż wtykowy do maksymalnie 3 przewodów typu DRUT
• Złączka przystosowana do szerokiego zakres przekroju przewodów: 0,5 do 2,5 mm²
• Możliwość łączenia przewodów o różnych przekrojach
• Montaż przewodów typu DRUT (jednodrutowych) przy pomocy zacisku PUSH WIRE®

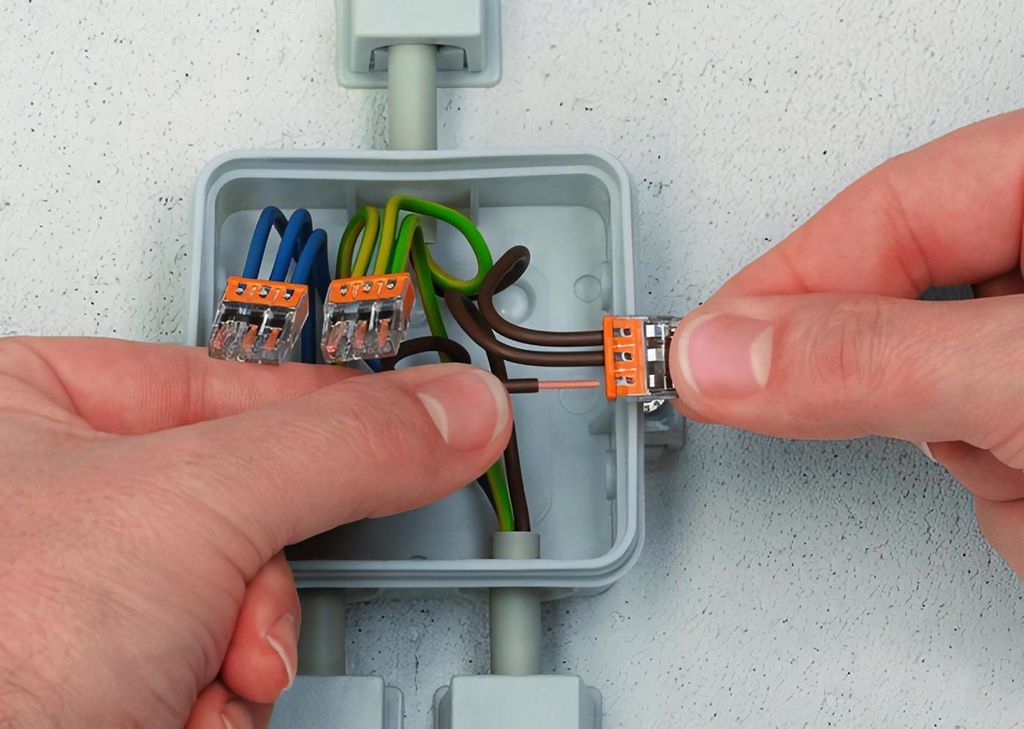

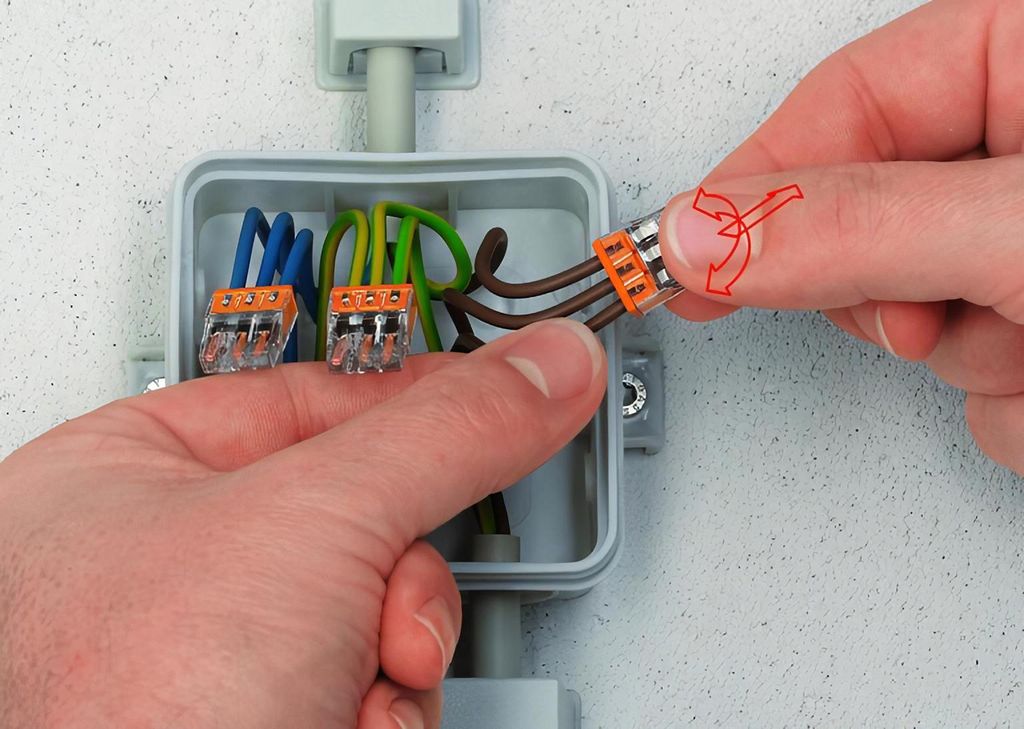

PODŁĄCZANIE PRZEWODÓW

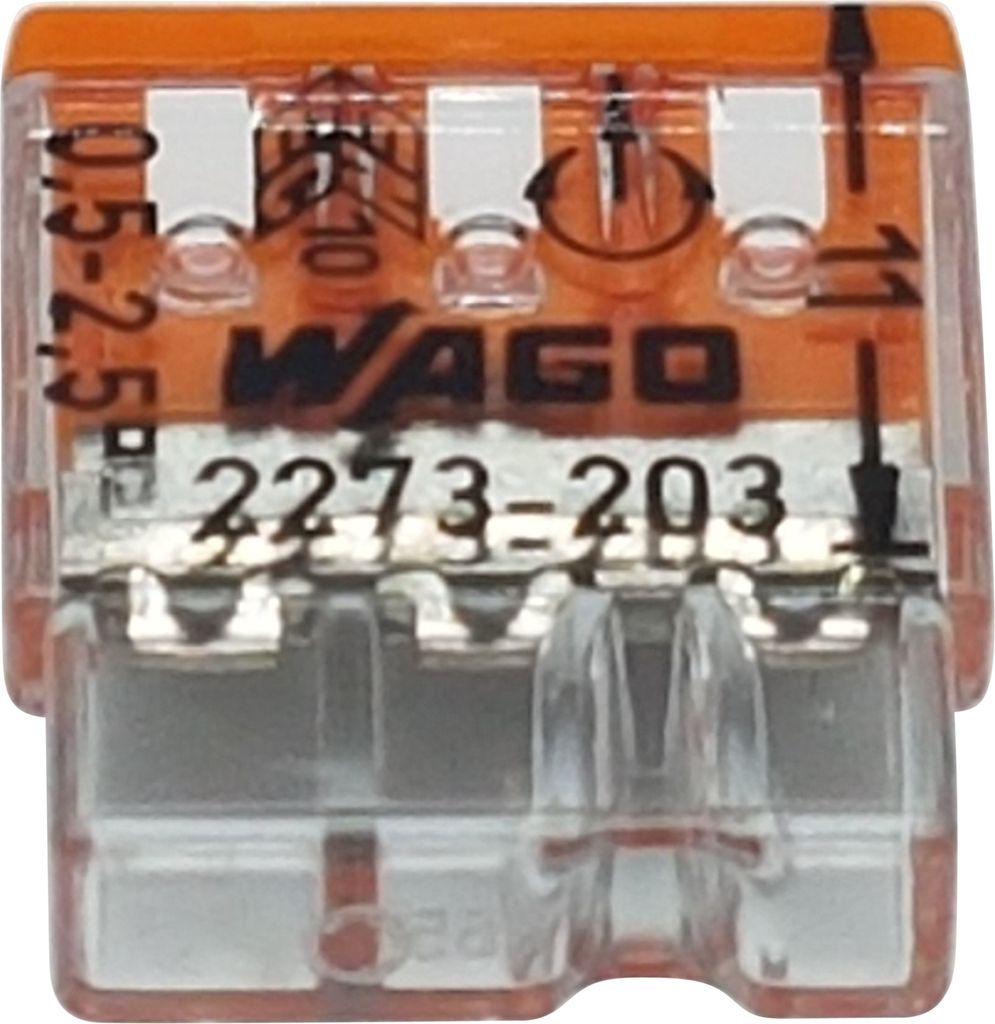

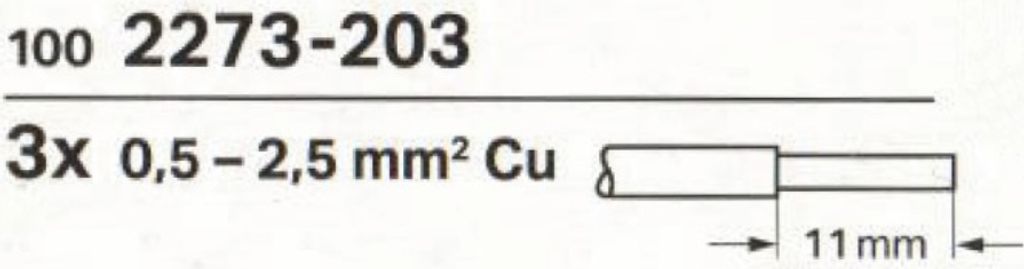

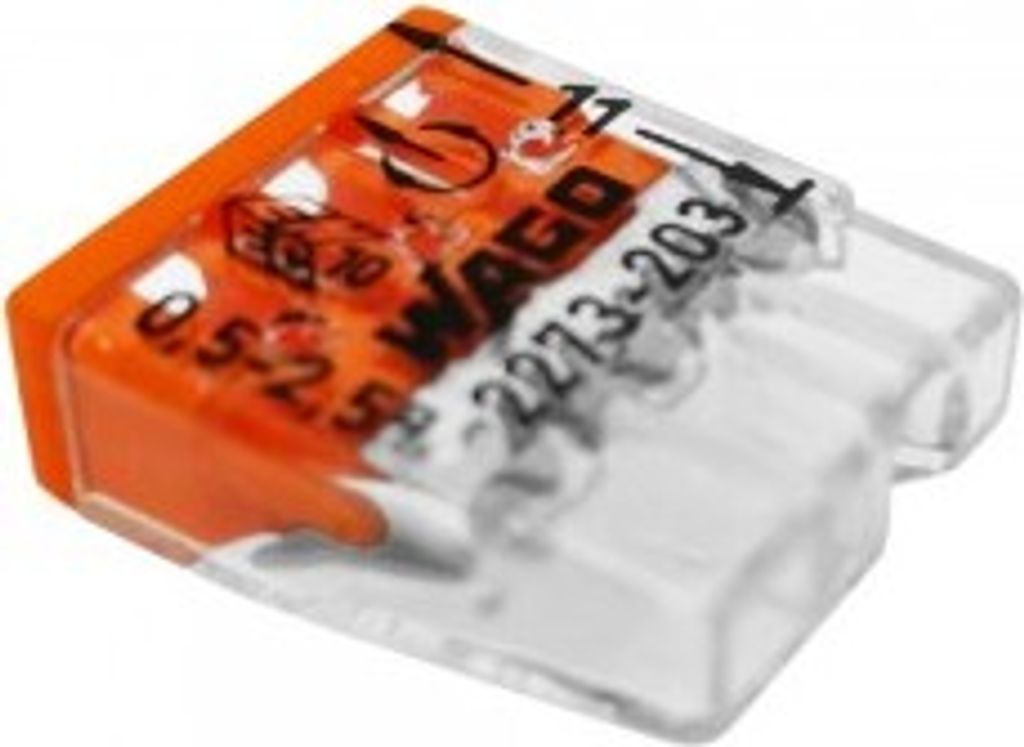

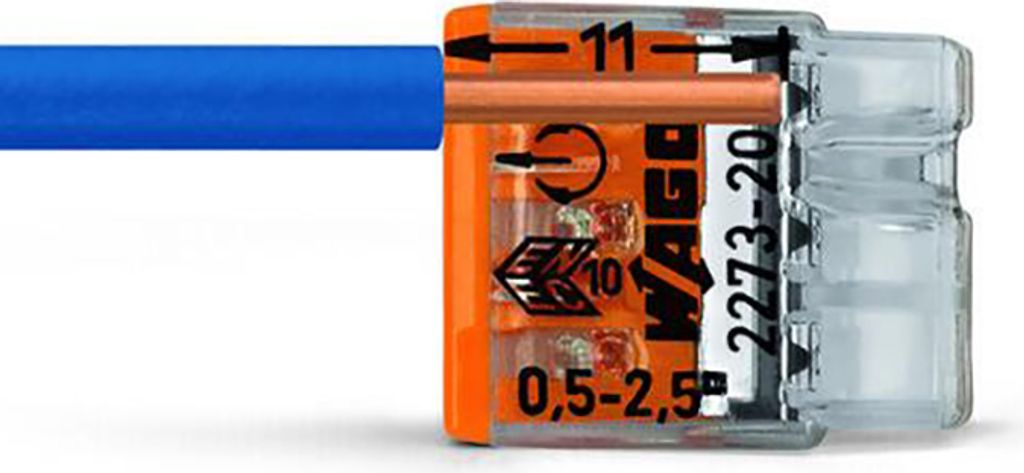

Podłączenie przewodu jest bardzo proste, na odwrocie każdej złączki są informacje odnośnie potrzebnej długości odizolowanego przewodu.

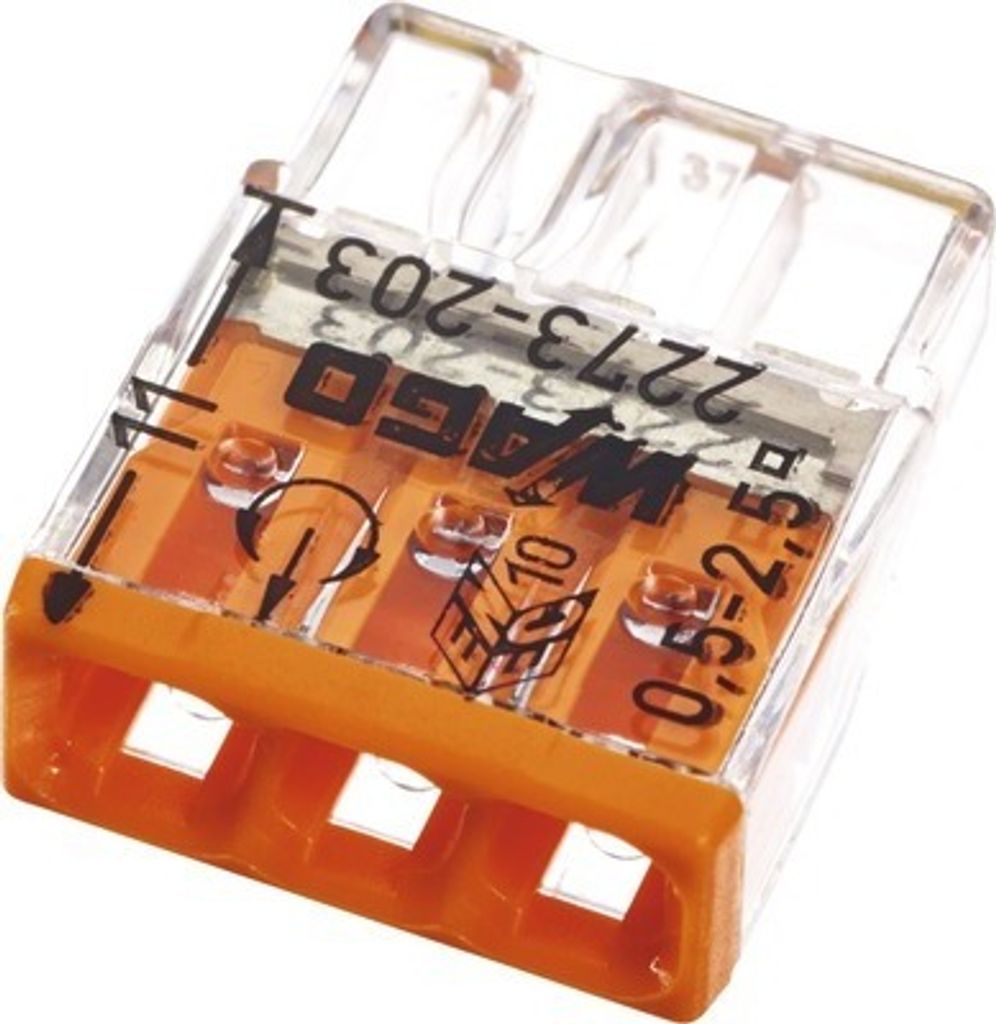

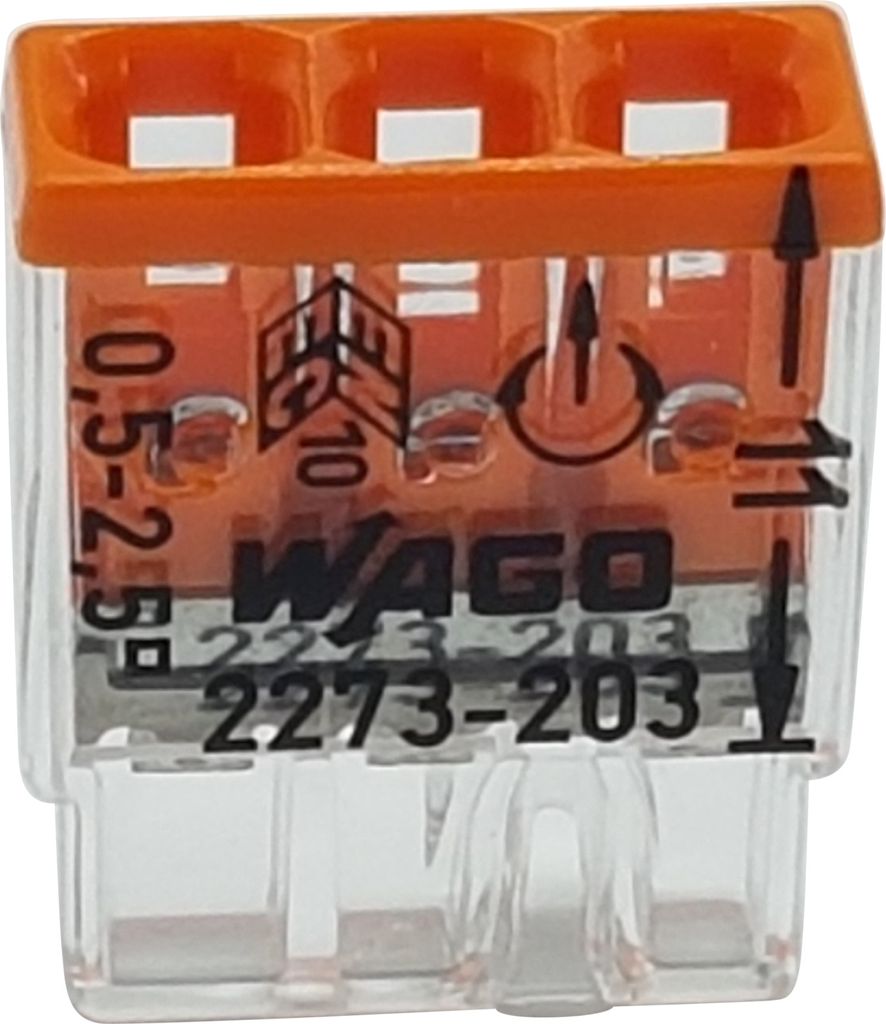

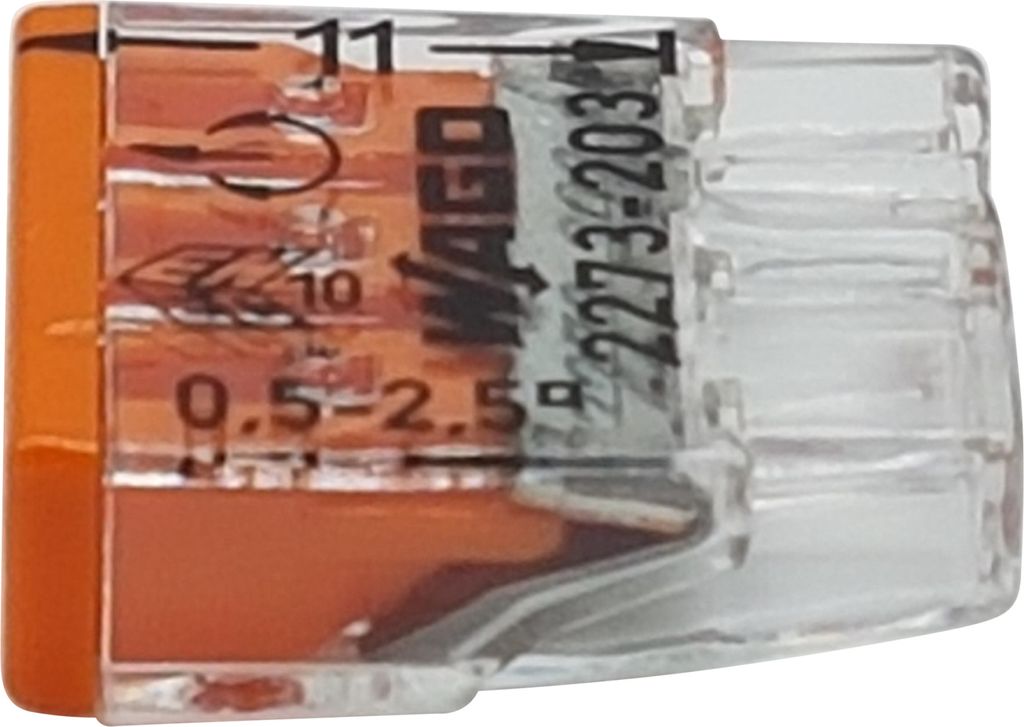

Poprawność wprowadzenia przewodu oraz jego odizolowania długość możemy sprawdzić w wizjerze umieszczonym w obudowie.

Długość odizolowanego przewodu jest prawidłowa, jeśli w okienku wizjera nie widać odizolowanego przewodu.

OTWÓR POMIAROWY

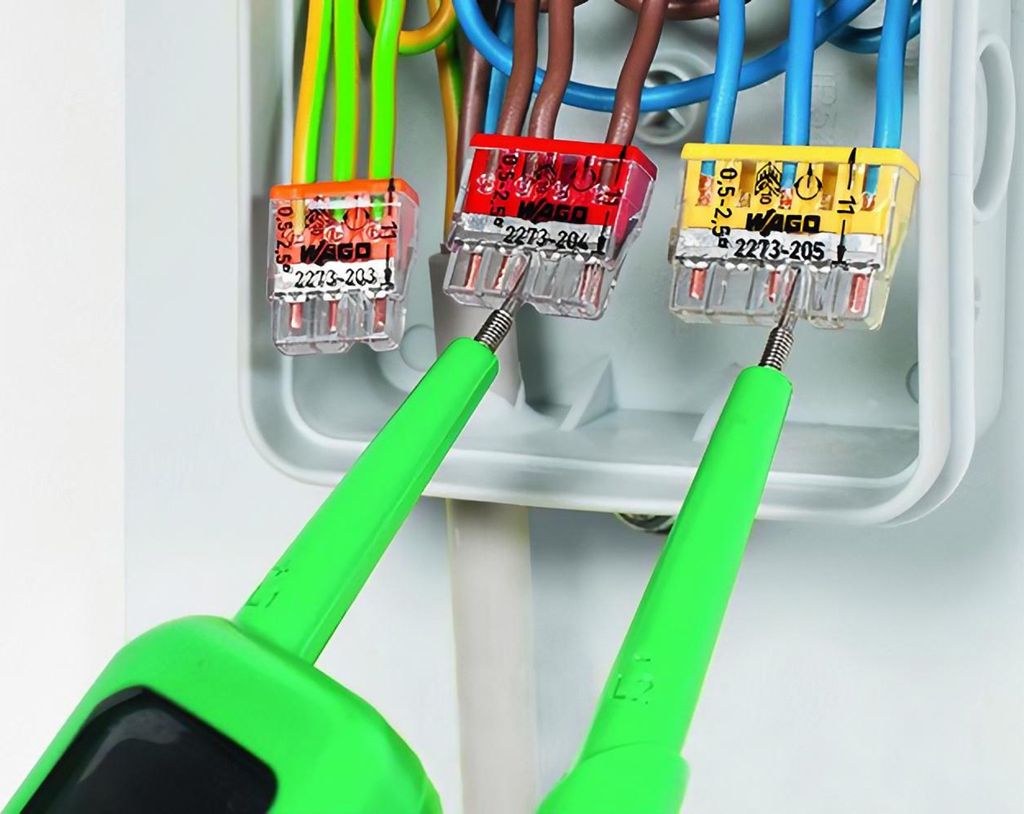

Łatwo otwór pomiarowy znajdujący się po przeciwległej stronie otworów na przewody, pozwala na bezpieczny pomiar podłączonych już przewodów bez konieczności demontażu złączki.

TECHNIKA ŁĄCZENIOWA PUSH WIRE®

Firma WAGO wyeliminowała połączenia śrubowe poprzez wdrożenie koncepcji zacisku wykorzystującego siłe sprężyny. Złączki WAGO to pierwsze na świecie złączki wykorzystujące mechanizm docisku i blokowania sprężyny płaskiej.

• Dane elektryczne
• Dane znamionowe zgodnie z normą IEC/EN 60664-1
• Charakterystyka znamionowa zgodnie z normą IEC/EN 60664-1
• Napięcie znamionowe (II / 2) 450 V
• Znamionowe napięcie impulsowe (II / 2) 4 kV
• Prąd znamionowy 24 A
• Legenda parametrów znamionowych (II / 2) ≙ Kategoria przepięciowa II / stopień zanieczyszczenia 2
• Parametry terminala
• Technologia podłączania przewodów PUSH WIRE
• Wtykowy typ montażu
• Materiał przewodu Miedź-aluminium
• przewód jednodrutowy 0,5 ... 2,5 mm² / 20 ... 16 AWG
• Długość izolacji kabla 11 mm / 0,43 cala
• Całkowita liczba zacisków 3
• Całkowita liczba potencjałów 1
• Typ okablowania Okablowanie boczne
• Zalety:
• Wygodne okablowanie dzięki kompaktowej konstrukcji
• Wtykowy montaż do 8 przewodów jednoprzewodowych
• Zakres przekrojów przewodów 0,5 ... 2,5 mm²
• Dowolna kombinacja przewodów o różnych przekrojach
• Instalacja litych przewodów miedzianych za pomocą zacisku PUSH WIRE®.
• Wskazówka:
• Podłączanie przewodów aluminiowych
• Złączki sprężynowe WAGO umożliwiają również podłączenie przewodów aluminiowych o przekroju do 4 mm² za pomocą pasty stykowej Alu-Plus.
• Zalety pasty stykowej Alu-Plus:
• Automatycznie usuwa warstwę tlenku po zakleszczeniu przewodu
• Zapobiega ponownemu utlenianiu powierzchni styku
• Zapobiega korozji elektrolitycznej między przewodnikami aluminiowymi i miedzianymi (w złączu)
• Zapewnia długotrwałą ochronę przed korozją
• W przypadku połączeń sprężynowych z technologią zacisku PUSH WIRE® zalecamy wcześniejsze oczyszczenie przewodu aluminiowego i natychmiastowe podłączenie go za pomocą zacisku wypełnionego pastą stykową "Alu-Plus".
• Pasta stykowa Alu-Plus firmy WAGO może być również nakładana na całą powierzchnię przewodu aluminiowego przed podłączeniem.
• Należy również pamiętać o dostosowaniu prądów znamionowych do niższej obciążalności prądowej przewodów aluminiowych zgodnie z poniższą zależnością:
• 2,5 mm² = 16 A
• 4 mm² = 22 A
• Uwaga bezpieczeństwa 1:
• * w systemach uziemionych

3-przewodowa listwa zaciskowa COMPACT, bez dźwigni uruchamiających

WAGO Kontakttechnik GmbH & Co KG to niemiecka firma produkująca komponenty do technologii połączeń elektrycznych i komponenty elektroniczne do zdecentralizowanej technologii automatyzacji. Siedziba firmy znajduje się w Minden, we wschodniej Westfalii, w Nadrenii Północnej-Westfalii. Technologia zaciskowa WAGO umożliwia bezpieczne, szybkie i bezobsługowe łączenie przewodów.

Zalety WAGO:

• Oszczędność czasu
• Bezobsługowość
• Niezawodne zastosowanie w wielu aplikacjach
• Trwała jakość styków
• 51% mniej wymaganej przestrzeni

Typ artykułu	Zacisk
Wersja	Zacisk przyłączeniowy
Obszar zastosowania	Wewnątrz
Obszar zastosowania	Podłączenie
Odpowiedni dla?	0,5 do 2,5 mm2
Kolor	Przezroczysty, pomarańczowy
Zakres temperatur	-
Napięcie znamionowe	450V
Liczba zacisków	3

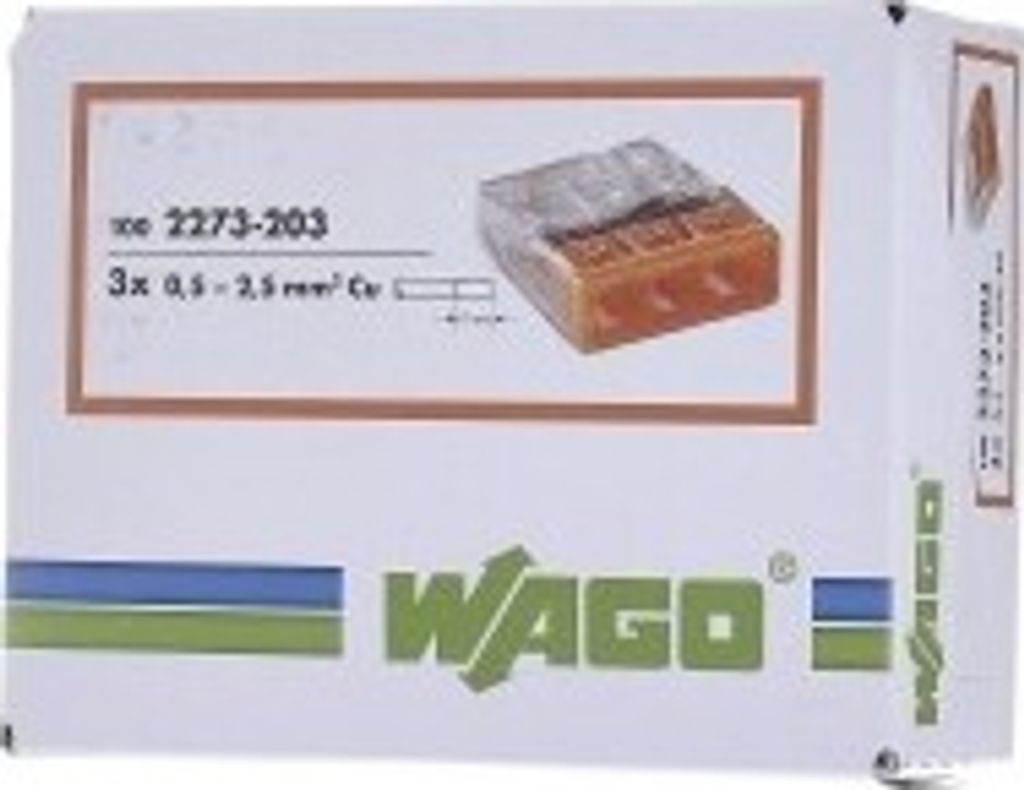

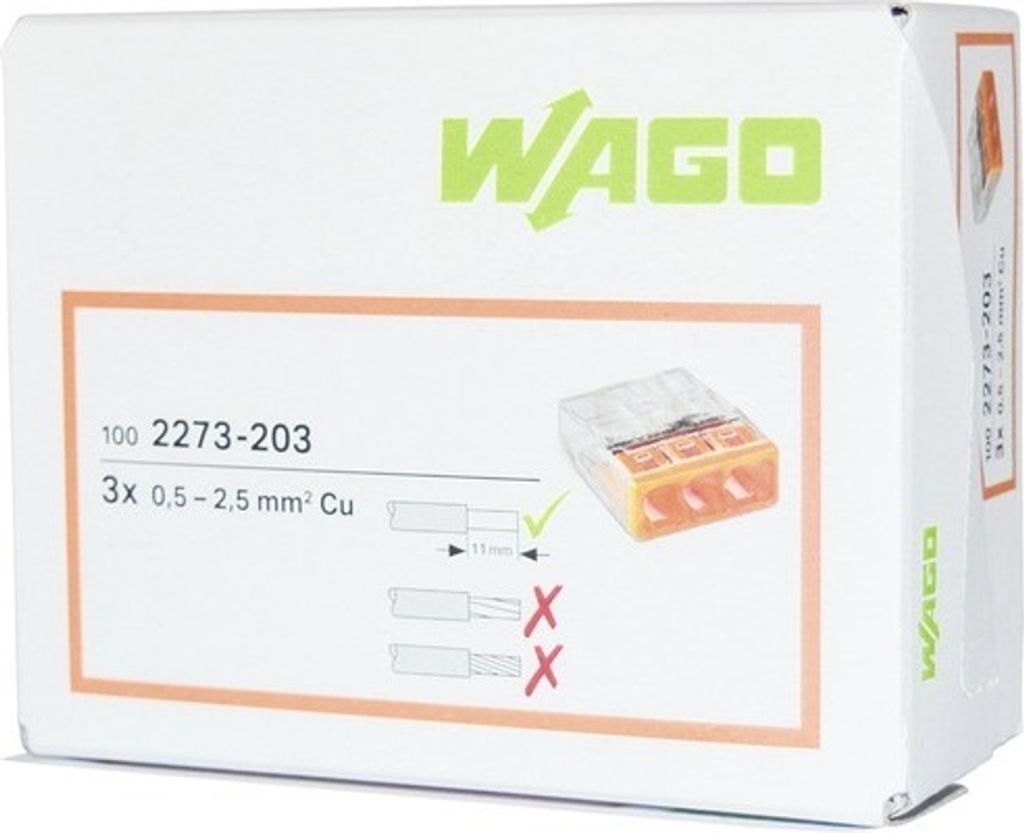

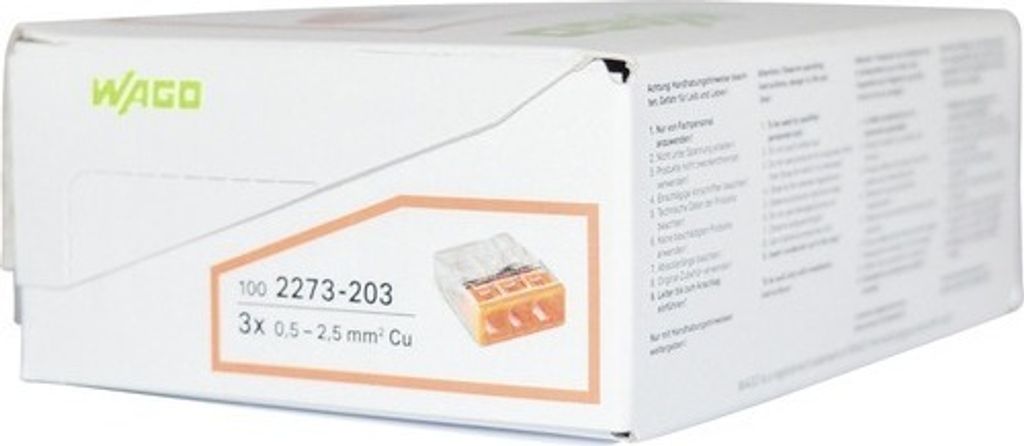

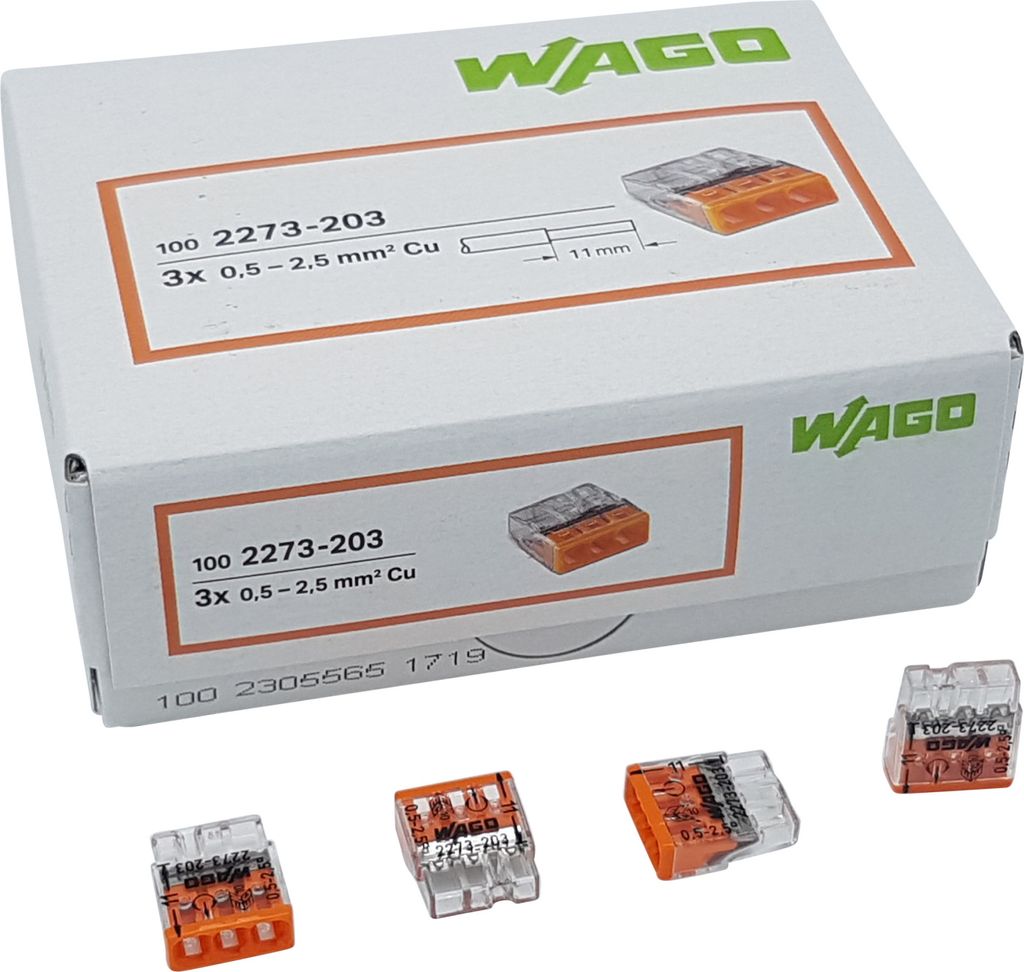

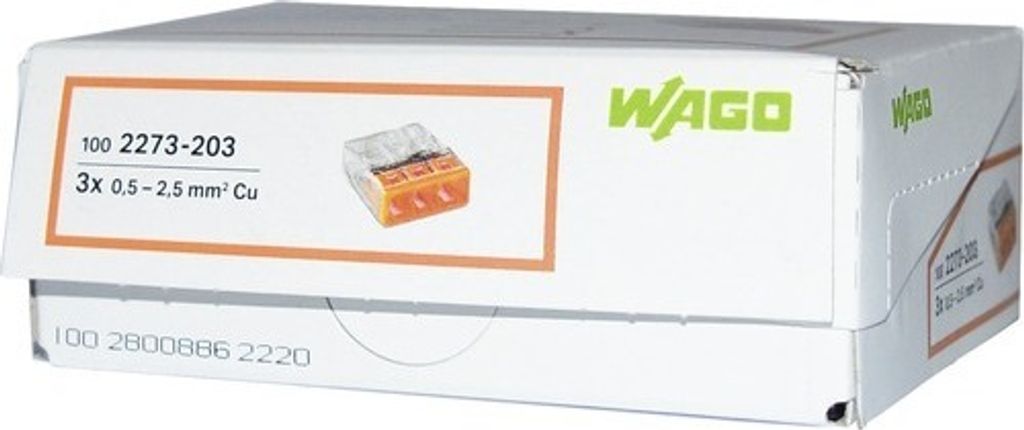

Uwaga: Ten produkt jest sprzedawany wyłącznie w pełnych opakowaniach jednostkowych (100 szt.)

Urządzenia elektryczne mogą być instalowane wyłącznie za zgodą odpowiedniego operatora sieci lub przez autoryzowanego elektryka!

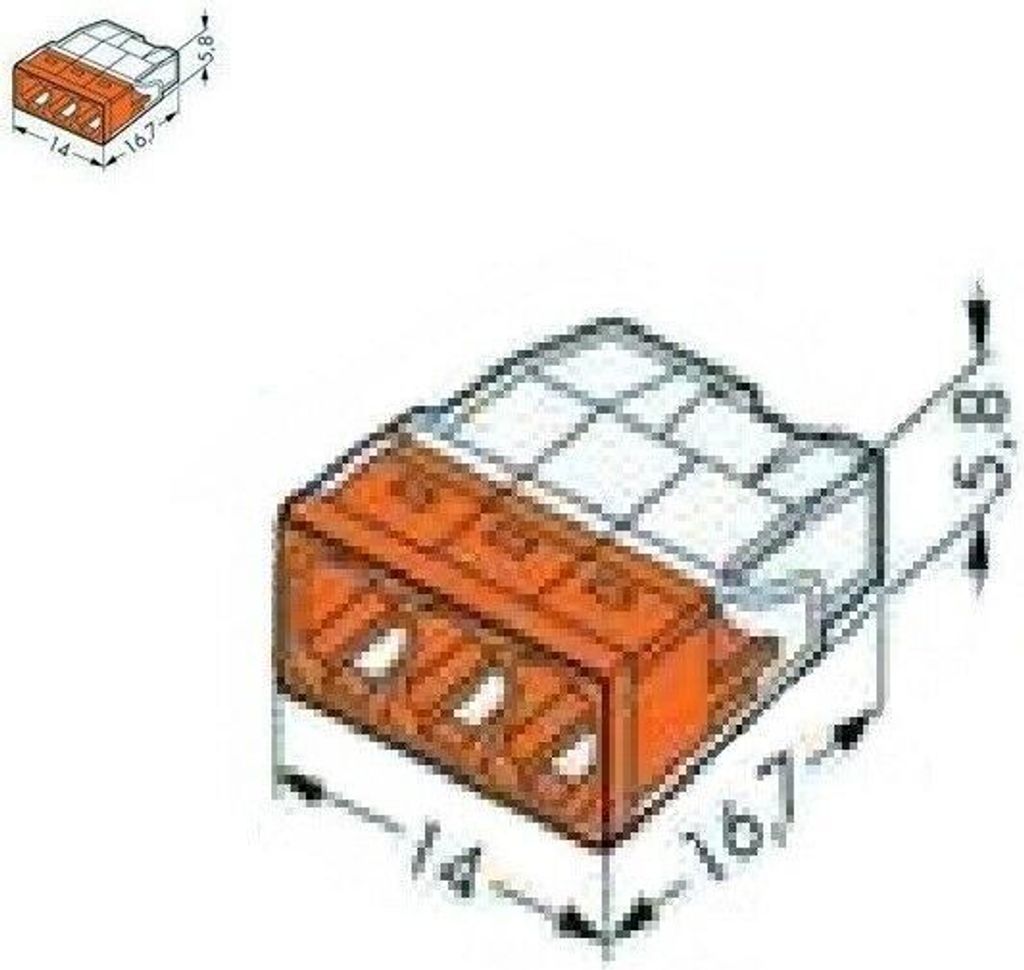

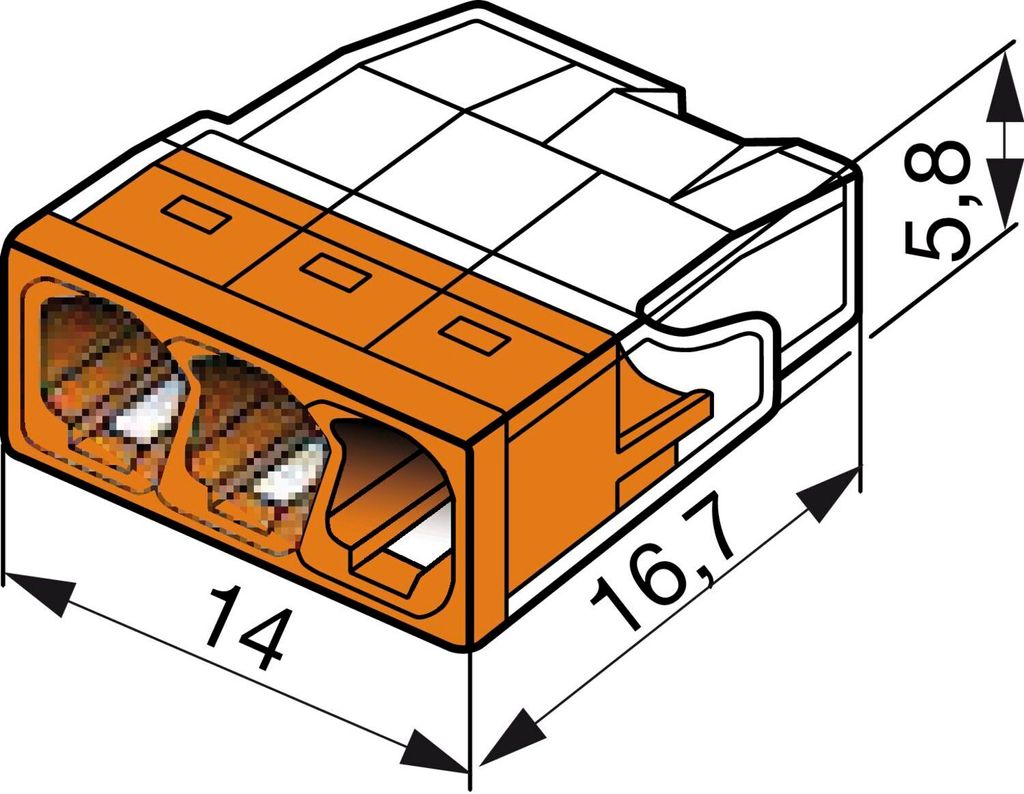

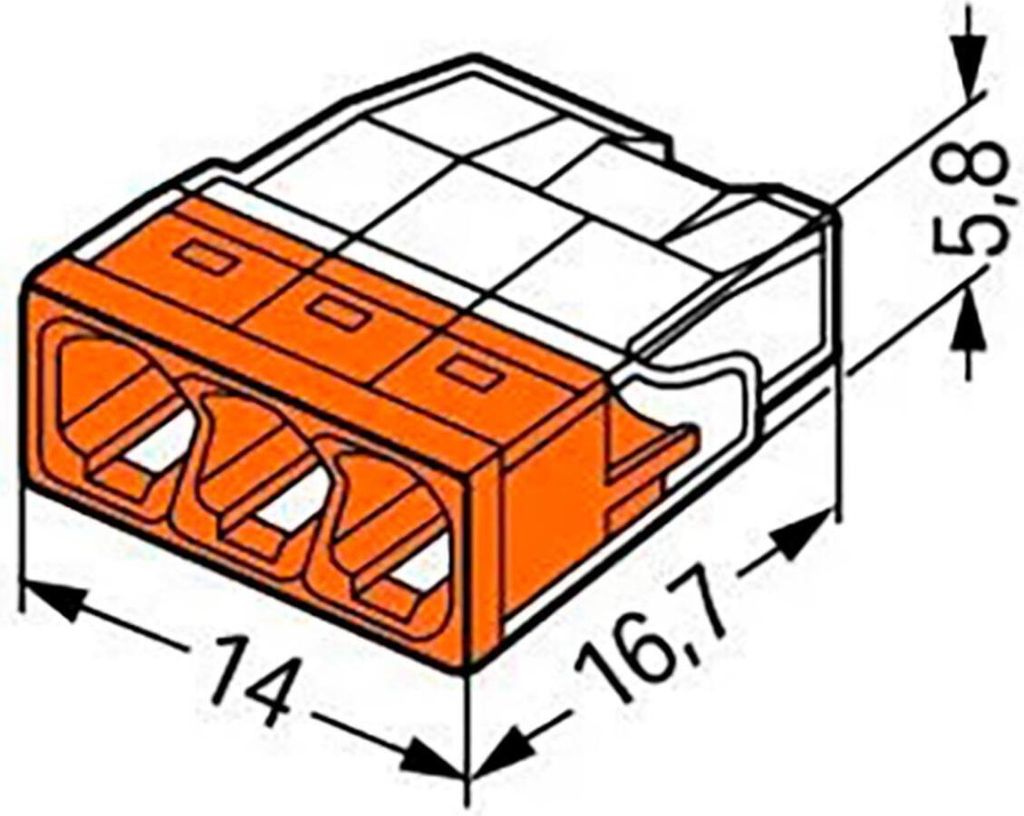

Z acisk ABB Wago jest trójprzewodowy i bezśrubowy o maksymalnym napięciu 400 V i prądzie 24 A. Zacisk o wymiarach 5,8 x 14 x 16,7 mm nadaje się do podłączania przewodów o przekroju 0,5-2,5 mm2 i dlatego wymaga do 51% mniej miejsca.

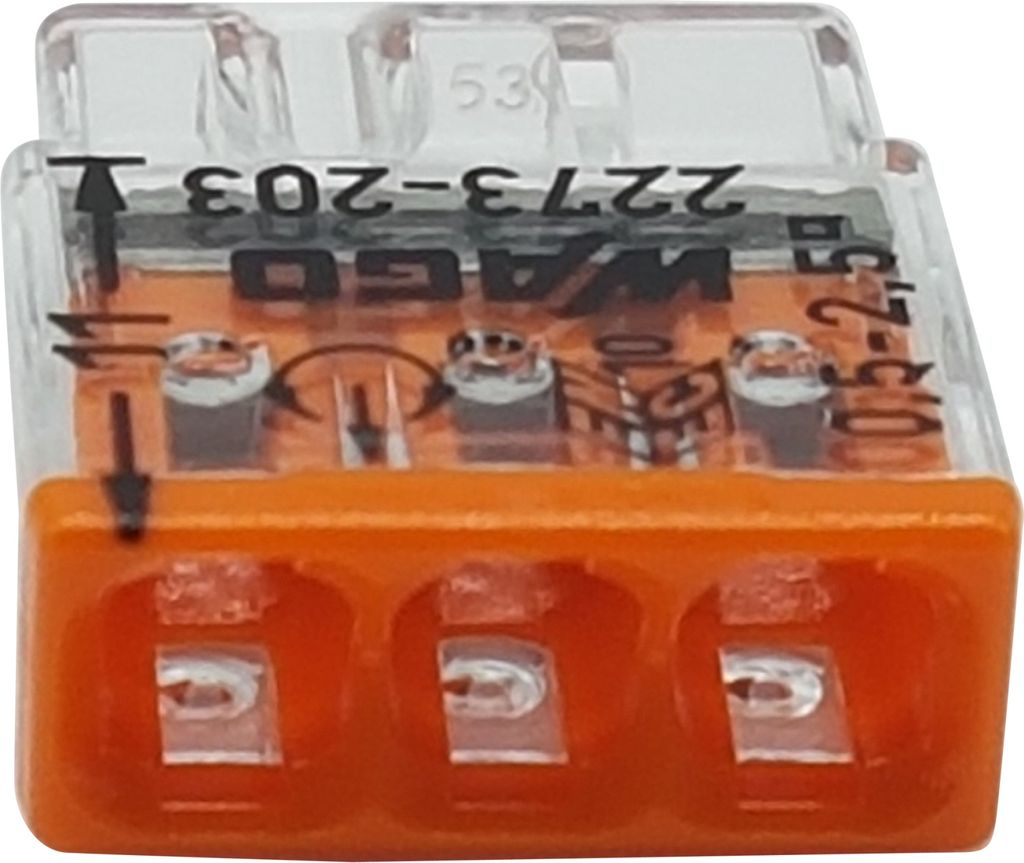

Przezroczysty kolor zapewnia wizualną kontrolę prawidłowego położenia przewodu i długości odizolowywania.








S pecyfikacja: Liczba biegunów: 3 Przekrój: 0,5-2,5 mm2 Typ złącza: PUSH WIRE® Liczba żył: 3 Dopuszczalne napięcie: 450 V Dopuszczalne napięcie impulsowe:




4 kV Prąd: 24 A Kolor: przezroczysty/pomarańczowy Sposób podłączenia: boczny Wymiary: 5,8 x 14 x 16,7 mm Waga: 1,108 g

Kompaktowy zacisk skrzynkowy, 3-żyłowy, przezroczysty kolor obudowy. - pełny 0,5 - 2,5 mm²

-----------------------------

Kryteria wyboru

Liczba punktów zaciskowych: 3
Kolor obudowy: przezroczysty
Kolor pokrywy: pomarańczowy
-----------------------------


Kategoria przepięciowa: II
Stopień zanieczyszczenia: 2
Napięcie znamionowe: 450 V
Prąd znamionowy: 24 A
Przekrój przewodu w stanie stałym: 0,5-2,5 mm²/18-14 AWG
Klasa palności materiału izolacyjnego wg UL 94: UL 94 V2
Temperatura pracy ciągłej: do 105 °C
Temperatura otoczenia: 60 °C

---

Art.-Numer: WGO2273-203

EAN: 4050821027850

COMPACT zaciski skrzynki przyłączeniowej serii 2273 Przezroczysta obudowa, z przyłączem wtykowym dla przewodów jednodrutowych, izolowane, zintegrowany otwór testowy, zatwierdzone zgodnie z EN 60998, 450 V/4 kV/2, 24A
Opcje połączeń: 2x0,5-2,5 mm²

Producent: WAGO	WAGO
Typ połączenia:	Szybkozłącze instalacyjne
Seria złączy:	2273
Montaż elektryczny:	Zacisk sprężynowy
Napięcie znamionowe:	450V
Prąd znamionowy:	24A
Kolor:	pomarańczowy
Liczba sposobów:	1
Liczba połączeń:	3
Długość:	16.5 mm
Szerokość:	13.8mm
Wysokość:	5.6mm
Przekrój kabla:	0.5...2,5mm2

• Napięcie znamionowe (II / 2) [V]: 450 V
• Znamionowe napięcie udarowe (II / 2) [KV]: 4 KV
• materiały podłączanych przewodów: Miedź
• Obciążenie ogniowe [MJ]: 0,039 MJ

• Typ: WAGO 2273
• Prąd znamionowy: 24 A
• Szerokość (mm): 16,7
• Materiał: tworzywo sztuczne
• Wysokość(mm): 5.8
• Cechy: 3 punkty zaciskowe
• Długość(mm): 14
• Długość ściągania izolacji(mm): 11
• Kolor: pomarańczowy
• Przekrój (mm²): 0,5 do 2,5
• Typ produktu: Zacisk
• Marka: Wago
• Zawartość (ST):100

Cechy produktu:

Krótki opis: Wtykowy zacisk przyłączeniowy;do przewodów pełnych;maks. 2,5 mm²;przezroczysty

• Prąd znamionowy: 24 A
• Napięcie znamionowe: 450 V
• Kolor: pomarańczowy
• Liczba punktów zaciskowych: 3
• Nadaje się do przewodów litych: tak
• Przekrój nominalny: 0,5 - 2,5 mm²
• Przekrój przewodów sztywnych (litych/wielodrutowych): 0,5 - 2,5 mm²
• Zakres AWG: 14 - 18
• Przezroczysty: tak

Typ produktu	Zacisk do puszki przyłączeniowej
Kolor: pomarańczowy	kolor pomarańczowy
Liczba punktów zaciskowych	3
Ilość [szt]	100

Opis

WAGO GmbH & Co. KG Listwa przyłączeniowa 2273-203 Producent: WAGO GmbH & Co. KG Oznaczenie: Zacisk skrzynki przyłączeniowej 3x 0,5-2,5 pomarańczowy Typ: 2273-203 Liczba punktów zaciskowych: 3 Przekrój nominalny: 0,5....2,5 mm² Z dźwigniami obsługi: nie Kolor: bezbarwny Przezroczysty: tak Napięcie znamionowe: 450 V Prąd znamionowy: 24 A Nadaje się do przewodów litych: tak Nadaje się do przewodów giętkich: nie Nadaje się do przewodów linkowych: nie Przekrój przewodu sztywny (lity/wielodrutowy): 0,5..2,5 mm² Zakres AWG: 14..18WAGO GmbH & Co. KG Zacisk skrzynki przyłączeniowej 2273-203: więcej szczegółówZacisk skrzynki przyłączeniowej COMPACT do przewodów litych maks. 2,5 mm² 3 przewody Kolor obudowy przezroczysty Kolor pokrywy pomarańczowy Temperatura otoczenia maks. 60 °C (T60) 2,50 mm² W zestawie: WAGO GmbH & Co. KG Zacisk puszkowy 3x 0,5-2,5 pomarańczowy 2273-203, jednostka opakowania: 100 sztuk, EAN: 4050821027850

Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).Liczba punktów zaciskowych 3, Przekrój znamionowy 0,5..2,5 mm², Z dźwigniami sterującymi nie, Kolor bezbarwny, Przezroczysty tak, Napięcie znamionowe 450 V, Prąd znamionowy 24 A, Odpowiedni do przewodów litych tak, Odpowiedni do przewodów giętkich nie, Odpowiedni do przewodów wielożyłowych nie, Obszar AWG 14..18

WAGO 2273-203 ZACISKI PRZYŁĄCZENIOWE 3x0,5-2,5 TRANSP. PU: 100 | Nr kat.: 01219887 | EAN: 4050821027850 | Typ produktu: Instalacja elektryczna | Zaciski do puszek przyłączeniowych COMPACT Przezroczysta obudowa. z zaciskami wtykowymi do przewodów pełnych. izolowane. zintegrowany otwór kontrolny. Dopuszczenie zgodnie z EN 60998. 450 V/ 4 kV/ 2. 24 A COMPACT zacisk puszkowy 3-przewodowy | Kategoria: Oprawy elektrotechniczne > Instalacja elektryczna

- WAGO nr art. 2273-203 - Możliwość podłączenia do 8 przewodów litych - Zakres przekrojów: 0,5mm²-2,5mm² - Napięcie znamionowe: 450V - Prąd znamionowy: 24A - Materiały podłączanych przewodów: miedź, aluminium - Kolor: przezroczysty - Kolor pokrywy: pomarańczowy

możliwość podłączenia do 8 przewodów pełnych Zakres przekrojów: 0,5mm²-2,5mm² Napięcie znamionowe: 450V Prąd znamionowy: 24A Materiały przewodów połączeniowych: miedź aluminium Kolor: przezroczysty Kolor pokrywy: pomarańczowy

Oryginał! Zaciski do puszek przyłączeniowych WAGO z przyłączem wtykowym do przewodów pełnych. 3-biegunowe. 0,5...2,5 mm². 24 A/400 V~. Kolor pomarańczowy/przezroczysty. 100 sztuk.

Zacisk spawalniczy COMPACT; do przewodów pełnych; maks. 2,5 mm²; 3-żyłowy; kolor obudowy przezroczysty; kolor pokrywy pomarańczowy; temperatura otoczenia maks. 60 °C (T60)
