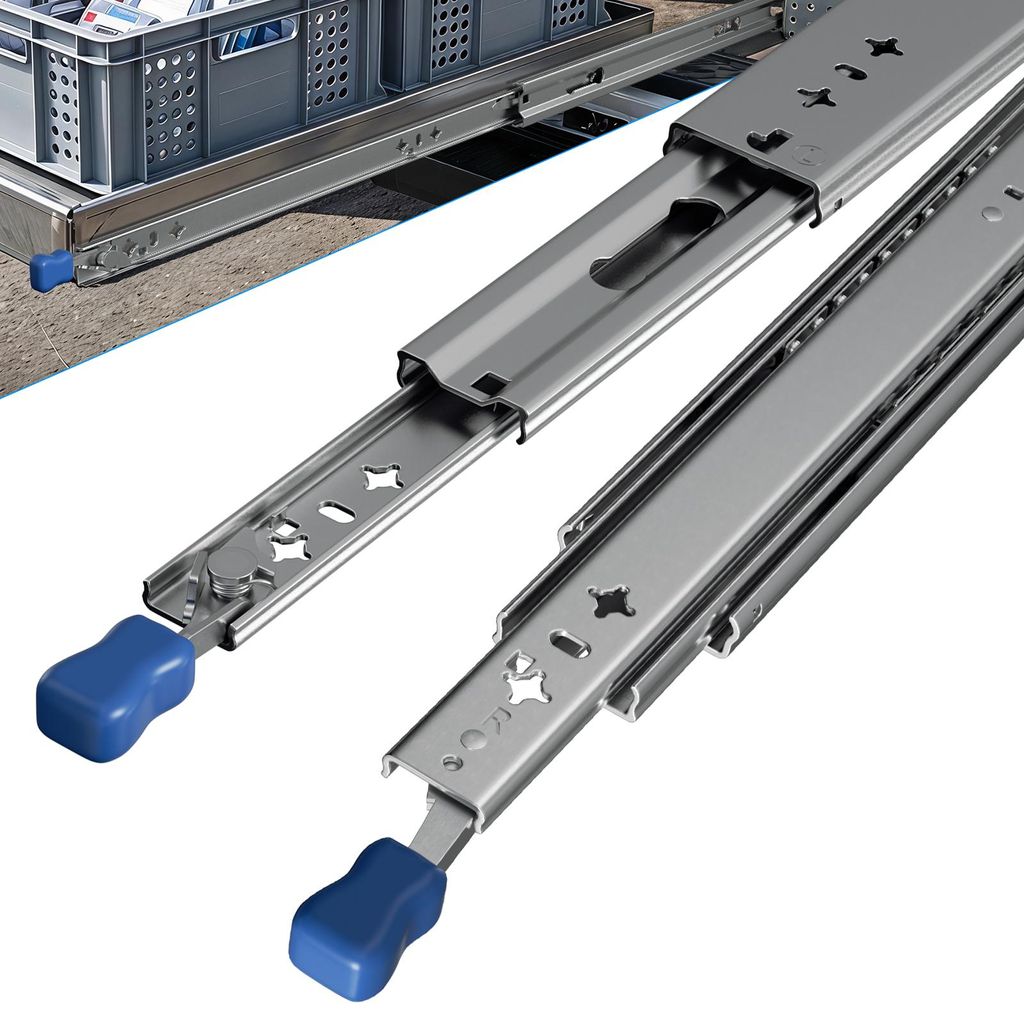

Vigevee, 2 sztuki, ciężkie prowadnice do szuflad, wytrzymałe szyny do szuflad o długości 350 mm z blokadą, pełny wysuw (53 mm), wykonane ze stali, idealne do warsztatów, kamperów i zabudowy pojazdów

Szyny do szuflad do obciążenia – 350 mm

Te trzydzielne szyny do szuflad, przeznaczone do obciążenia, nadają się do budowy i modernizacji wytrzymałych wysuwów. Solidna konstrukcja wykonana ze stali Q235 o grubości 2 mm zapewnia wysoką stabilność i umożliwia przenoszenie obciążenia do 120 kg na parę.

Dzięki pełnemu wysuwowi, szuflada może być niemal całkowicie wysunięta. Dzięki temu, tylna część szuflady pozostaje łatwo dostępna. Zintegrowowany mechanizm blokujący utrzymuje wysuw w pozycji całkowicie zamkniętej i całkowicie otwartej, chroniąc przed przypadkowym otwarciem lub wysunięciem.

Szyny są dostarczane w zestawie po dwie sztuki. Zamknięta długość tego modelu wynosi 350 mm.

Zalety produktu

WYSOKA WYTRZYMAŁOŚĆ NA OBCIĄŻENIE
Stabilne szyny nadają się do ciężkich szuflad i wysuwów. Maksymalne obciążenie tego modelu wynosi 120 kg na parę.

SOLIDNA KONSTRUKCJA STALOWA
Szyny do szuflad są wykonane ze stali Q235 o grubości 2 mm. Szeroka, trzydzielna konstrukcja zapewnia wysoką stabilność i odporność na odkształcenia.

TRZYDZELNY, PEŁNY WYSUW
Dzięki trzydzielnej teleskopowej konstrukcji, wysuw może być wysunięty niemal do podwójnej długości w stanie zamkniętym. Dzięki temu, przedmioty znajdujące się w tylnej części szuflady pozostają łatwo dostępne.

BLOKADA W DWÓCH POZYCJACH
Mechanizmy blokujące zabezpieczają szyny w pozycji całkowicie zamkniętej i całkowicie otwartej. Aby odblokować, należy nacisnąć dźwignie; po zwolnieniu, blokada automatycznie się włącza.

DEMONTOWANA SZINA WEWNĘTRZNA
Szyna wewnętrzna może być oddzielona od pozostałej części prowadnicy. Ułatwia to montaż i umożliwia wstępne przygotowanie szuflady i korpusu oddzielnie.

WSZECHSTRONNE ZASTOSOWANIE
Nadaje się do ciężkich szuflad, szafek narzędziowych, stołów warsztatowych, zabudowy pojazdów, kamperów, przyczep, systemów przechowywania, a także do konstrukcji szafek i wysuwów w przemyśle.

Dane techniczne

• • Typ: Trójczęściowe, teleskopowe szyny z pełnym wysuwem
  • Wykończenie: z blokadą
  • Materiał: stal Q235 walcowana na zimno
  • Grubość materiału: 2 mm
  • Szerokość zewnętrznej szyny: 53 mm
  • Szerokość środkowej szyny: 40 mm
  • Szerokość wewnętrznej szyny: 26 mm
  • Długość złożona: 350 mm
  • Maksymalne obciążenie: 120 kg na parę
  • Całkowita długość po pełnym wysunięciu: ok. 697 mm*
  • Wymagana przestrzeń boczna do montażu: ok. 19,5 mm z każdej strony
  • Mocowanie: odpowiednie do śrub M5
• Zawartość zestawu: 2 szyny do szuflad w zestawie

*Podana długość wysuwu dotyczy szyny bez dźwigni blokującej.

Wskazówki dotyczące montażu

Dla zapewnienia prawidłowego działania, obie szyny muszą być zamontowane równolegle, poziomo i na tej samej wysokości. Należy zapewnić przestrzeń montażową po bokach szuflady i korpusu wynoszącą ok. 19,5 mm z każdej strony.

Obciążenie powinno być równomiernie rozłożone na obie szyny. Rzeczywista nośność zależy m.in. od powierzchni montażowej, użytych śrub, sposobu montażu i rozkładu obciążenia.

Blokada działa tylko w pozycji całkowicie wciśniętej lub całkowicie wysuniętej.

Zawartość zestawu

• • 2 × Szyna do szuflady o wysokiej nośności z blokadą
• 8 × Śruby montażowe
