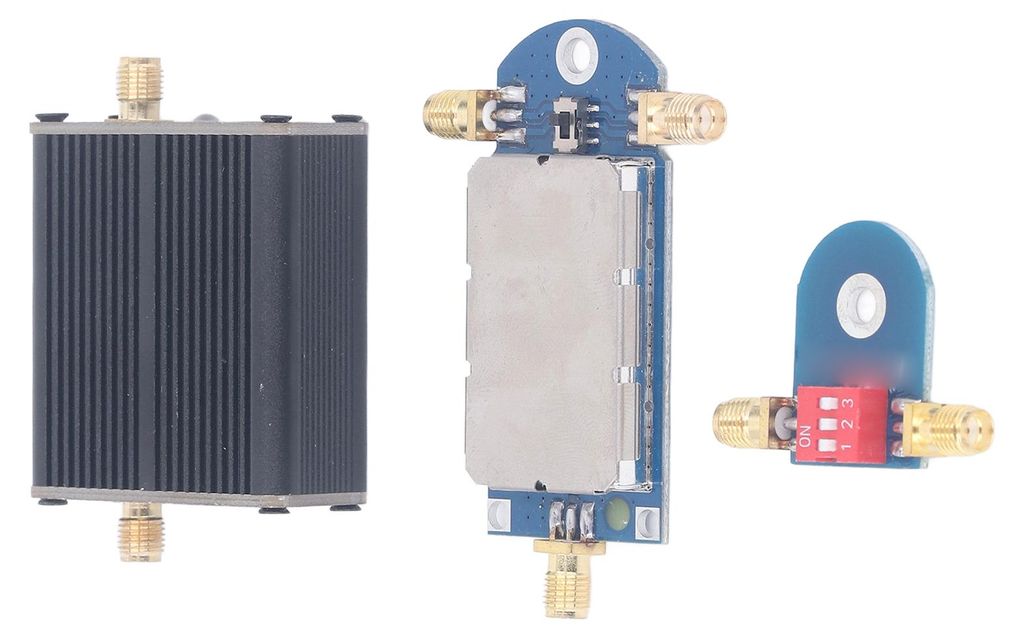

9?12V Aktywna antena pętlowa Mała pętla 50K?500MHz 17dB Pełnopasmowa aktywna pętla Szerokopasmowa antena odbiorcza

Funkcja:

1. KOMPLETNE OBWODY ZABEZPIECZAJĄCE: Takie jak zabezpieczenie przed odwrotnym podłączeniem akumulatora, nadmiernym rozładowaniem, nadmiernym naładowaniem, nadmiernym prądem i zwarciem są wbudowane w aktywną szerokopasmową antenę odbiorczą.
2. FINE WORKMANSHIP: Obudowa jest obrabiana CNC, z konstrukcją PCB o wysokiej częstotliwości i miedzianą linią zasilającą o wysokiej gęstości 50?1.5, przy użyciu najwyższej jakości materiałów, aby stworzyć antenę o doskonałej wydajności.
3. SZEROKI ZAKRES PRACY: Nie jest wymagane zewnętrzne zasilanie. Działa w zakresie częstotliwości od 50 kHz do 500 MHz, obejmując fale długie, fale średnie, fale krótkie, zakres częstotliwości nadawania FM i zakres częstotliwości lotniczych VHF.
4. WYSOKIE WZMOCNIENIE: Płaskość wzmocnienia w paśmie roboczym jest bardzo dobra. Zapewnia około 17dB wzmocnienia i nadal ma około 7dB wzmocnienia nawet podczas pracy przy 450MHz.
5. ULEPSZONA WYDAJNOŚĆ: Płytka wzmacniająca w małej antenie pętlowej wykorzystuje ulepszoną wersję wzmacniacza niskoszumowego LZ1AQ, o szerokości pasma od 50 kHz do 500 MHz i wzmocnieniu większym niż 10 dB. Ma niską impedancję wejściową (1,2�� przy 1MHz), aby skutecznie zmniejszyć zakłócenia pola elektrycznego. Zasilany jest liniowym zasilaczem 12V o prądzie nieprzekraczającym 150mA.
6. SZEROKIE ZASTOSOWANIE: Średnica anteny radiowej wysokiej częstotliwości wynosi 60 cm, dzięki czemu może być instalowana na zewnątrz, na balkonach i dachach, nie zajmując zbyt wiele miejsca. Skrzynka przedwzmacniacza jest całkowicie wodoodporna. Jest to najlepsza krótkofalowa antena radiowa dla tych, którzy nie mogą zawiesić długich przewodów wysoko w cichym wiejskim otoczeniu.

Specyfikacja:

Typ elementu: Aktywna antena pętlowa
Materiał: Stop aluminium, miedź
Zakres częstotliwości odbioru: 50kHz do 500MHz
Wzmocnienie: 17dB przy 10MHz
Szum wyjściowy: -125dBm(przy 10MHz, BW=100Hz)
P1dB: +15.5dBm przy 10MHz
OIP3: +38dBm przy 10MHz
Napięcie zasilania: 9V do 12V
Prąd zasilania: 130mA do 150mA
Interfejs antenowy: SMA(M)
Interfejs wyjściowy: SMA(F)
Model kabla koncentrycznego z małym pierścieniem: Rg402
Straty na kablu koncentrycznym z małym pierścieniem: 0,145db/M
Średnica anteny z małą pętlą: Około 60 cm / 23,6 cala
Informacje: Mała antena pętlowa (hfdloop) to niewielkich rozmiarów pełnopasmowa pierścieniowa antena odbiorcza z aktywnym polem magnetycznym, zakres częstotliwości odbioru od 50kHz do 500MHz, głównie przez górną płytkę zworki, małą płytkę wzmacniacza pętli, małą cewkę pętli, podajnik, podajnik i zasilacz liniowy 12V, w którym górna płytka zworki i mała płytka wzmacniacza pętli znajduje się kilka grup przełączników. Małe anteny pętlowe o różnych strukturach mogą być realizowane poprzez regulację położenia przełącznika, w którym dla pętli Mobiusa można osiągnąć dwukrotne wzmocnienie napięcia zwykłej małej pętli; Pierścień ekranujący pole elektryczne może skutecznie redukować zakłócenia powodowane przez otaczające pole elektryczne, takie jak wyładowania atmosferyczne, wyładowania elektrostatyczne itp. Struktura nieekranowanego pierścienia jest prosta, mały pierścień jako całość można zastąpić grubszym drutem, rozmiar jest łatwy do modyfikacji i łatwy w konfiguracji.

Lista pakietów:

1 x Wzmacniacz anteny pętlowej
1 x Adapter gniazda słuchawkowego
1 x Górna płytka zworki
2 x Małe cewki pętli (kabel koncentryczny RG402)
1 x 7-metrowy kabel zasilający
1 x 1-metrowy kabel zasilający
2 x Haczyki samoprzylepne
1 x Torba do przechowywania EVA
1 x Zasilacz
