Tester pojemności akumulatora, tester rozładowania, tester rozładowania akumulatora, miernik pojemności akumulatora, tester pojemności rozładowania

Cechy:

• 100% fabrycznie nowy i wysokiej jakości.
• Ten tester rozładowania służy do testowania pojemności akumulatora 1,2-12 V.
• Jest łatwy w obsłudze i zasilany przez źródło zasilania micro USB.
• Tester rozładowania umożliwia sprawdzenie pojemności testowej, napięcia i prądu akumulatora.
• Zaprojektowany z diodami LED, które wskazują, który parametr jest wyświetlany na wyświetlaczu.

Specyfikacja:

Źródło zasilania Napięcie: DC4.5-6V (micro USB)

Prąd roboczy: ≤70mA

Napięcie rozładowania: 1,00V-15,00V, rozdzielczość 0,01V

Zakres napięciaodcięcia: 0. 5-11.0V

Obsługiwany prąd: ≤3,000A, rozdzielczość 0,001A

Błąd testu napięcia: <1% + 0,02V

Błąd testu prądu: <1,2%+-0,002A

Zakres pojemności baterii: 9999Ah (1Ah=1000mAh, kropka dziesiętna może się przesunąć, gdy liczba jest duża, np. wyświetla X.XXX, gdy jest niższa niż 10Ah, i wyświetla XX.XX, gdy jest wyższa niż 10Ah...)

Waga: 27g / 1oz (około)

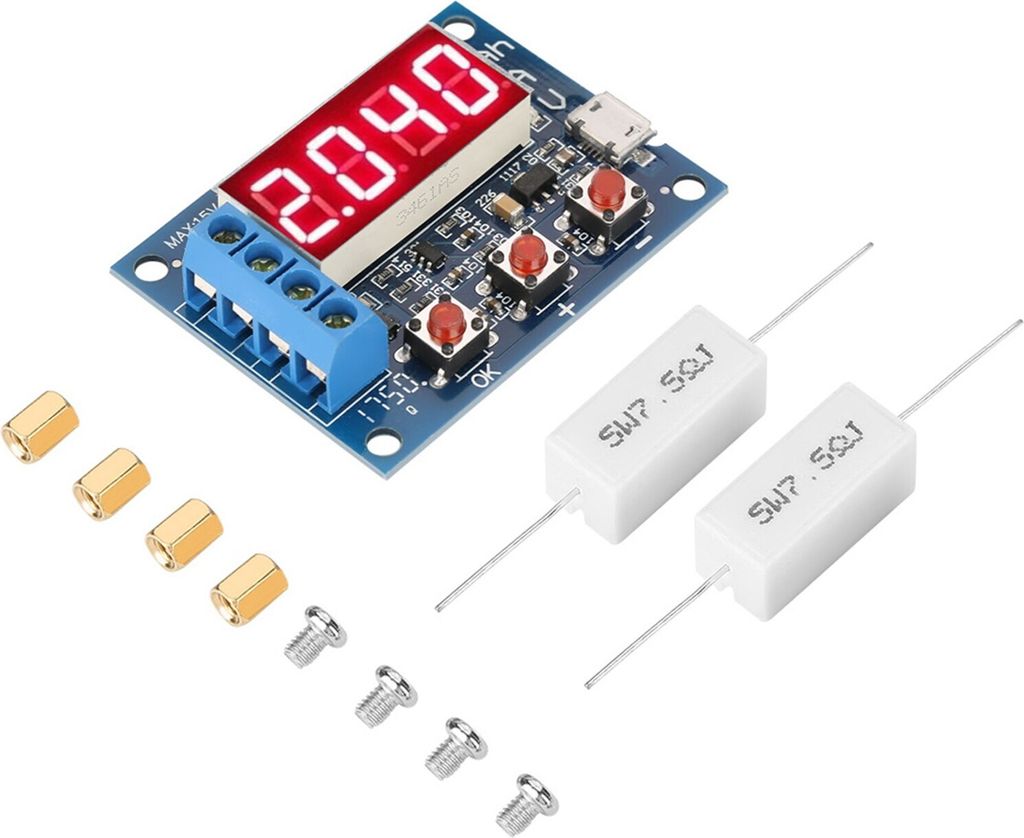

1 *Miernik pojemności baterii

2 * Rezystory (5W, 7.5R)

1 zestaw * Elementy złączne

Uwaga:

1, Obciążenie rezystora będzie się mocno nagrzewać podczas procesu rozładowywania, należy zachować ostrożność.
2, Aby poprawić dokładność pomiaru napięcia, obwód ten został specjalnie zaprojektowany z polaryzacją DC i będzie wyświetlał małe napięcie, gdy nie podłączysz zacisków do niczego, co nie wpływa na rzeczywisty pomiar. W przypadku połączenia zacisków wejściowych razem (0V), zostanie wyświetlone 0.
Metoda szacowania rezystancji kolokacji: Zgodnie z prawem Ohma, aby oszacować wartość rezystancji = podziel napięcie akumulatora przez oczekiwany prąd rozładowania; wybór mocy rezystora jest ponad dwukrotnie większy niż wynik pomnożenia napięcia akumulatora przez oczekiwany prąd rozładowania. Ważne jest, aby pamiętać, że napięcie jest wyższe, gdy bateria jest w pełni naładowana, i aby upewnić się, że prąd nie może być większy niż 3,0 A w przypadku pełnego naładowania baterii. Na przykład, jeśli trzeba użyć 2A do testowania baterii 12V, rezystor powinien wynosić 6Ω 50 W. Nowa bateria 12V w pełni naładowana ma napięcie około 13.5 V, co odpowiada maksymalnemu prądowi 13,5/6 = 2,25 A (mniej niż 3 A), więc można go użyć. Ponadto, jeśli do testowania używana jest żarówka, prąd może być mniejszy niż połowa (1,5 A), ponieważ rezystancja zimna żarówki jest niska, prąd udarowy jest bardzo duży, zbyt duży prąd może bezpośrednio spalić obwód.

Instrukcja:
1. W pierwszej kolejności należy naładować mierzoną baterię.
2. Podłącz baterię do zacisków wejściowych prawidłowo (dodatni do dodatniego, ujemny do ujemnego), odwrotne wejście może uszkodzić obwód. Podłącz obciążenie do wyjścia dodatniego i ujemnego, a następnie zasilaj miernik za pomocą zasilania roboczego micro USB (nie używaj komputera stacjonarnego lub laptopa USB jako źródła zasilania), w tym czasie wyświetla napięcie baterii.
3. Wystarczy nacisnąć przycisk "OK", a miernik automatycznie ustawi odpowiednie napięcie odcięcia zgodnie z napięciem w pełni naładowanego akumulatora, a następnie rozpocznie test po 3-krotnym mignięciu wyświetlacza. Jeśli konieczne jest ręczne ustawienie napięcia odcięcia, można nacisnąć przycisk "+" lub "-", gdy ti pokazuje napięcie akumulatora. Napięcie odcięcia jest wyświetlane z początkowym "P", a rozdzielczość wynosi 0,1 V, naciśnij "OK", aby rozpocząć testowanie po ustawieniu.
4. Dane testowe będą wyświetlane kolejno jako pojemność rozładowania (Ah), prąd rozładowania w czasie rzeczywistym (A) i napięcie akumulatora (V). Gdy napięcie akumulatora osiągnie ustawione napięcie odcięcia, tester wyłączy przełącznik kontroli obciążenia i wyświetli pojemność (Ah) oraz szybko migający wskaźnik. Wyświetlana pojemność jest rzeczywistą pojemnością rozładowania akumulatora. Naciśnij przycisk "OK", aby zatrzymać miganie i naciśnij ponownie przycisk "OK", aby zresetować tester do następnego testu akumulatora.
Kod błędu i znaczenie:
Err1:napięcie akumulatora jest wyższe niż 15V
Err2:napięcie akumulatora jest niższe niż ustawione napięcie odcięcia
Err3:prąd rozładowania obciążenia jest zbyt duży dla akumulatora lub rezystancja wewnętrzna obwodu jest zbyt duża
Err4:prąd jest zbyt duży (prąd jest większy niż 3.1A)
Błąd5:Niewłaściwe użycie lub spalony tester z powodu nieprawidłowego podłączenia (próbkowanie prądu lub spalony MOS przełącznika sterującego)
Operacja kalibracji wtórnej:
Naciśnij i przytrzymaj trzy przyciski jednocześnie i włącz tester, aby przejść do trybu kalibracji. Najpierw wyświetl czas zapisu kalibracji, a następnie wejdź do formalnego programu próbkowania kalibracji, który pokaże 0u0A; Podłącz zaciski wejściowe dodatnie i ujemne, a następnie naciśnij przycisk "OK", wyświetlacz pokaże J10u; Podłącz standardowe napięcie 10,00 V DC do wejścia dodatniego i ujemnego, a następnie naciśnij przycisk "OK", wyświetlacz pokaże J2.0 A; Podłącz stały prąd 2.podłącz stały prąd 2A DC do wyjścia ujemnego i wejścia ujemnego, a następnie naciśnij przycisk "OK", aby zakończyć kalibrację. Tester wstępnie sprawdzi dane kalibracyjne, jeśli dane kalibracyjne są prawidłowe, wyświetli kolejno cztery dane kalibracyjne, a następnie wyjdzie; jeśli wstępna kontrola danych jest niewiarygodna, odrzuci dane, a następnie wyjdzie
