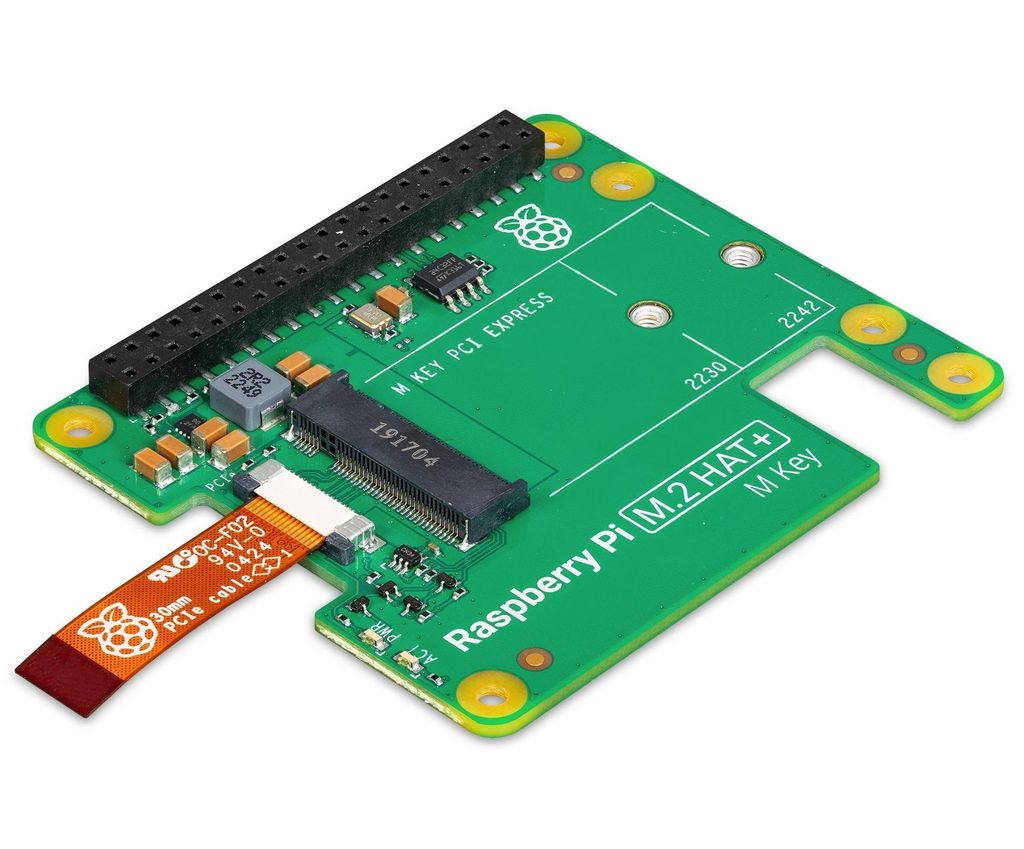

Raspberry Pi M.2 HAT+, Płytka rozszerzająca, Raspberry Pi, Raspberry Pi, Zielony

Raspberry Pi M.2 HAT+ umożliwia podłączenie urządzeń peryferyjnych M.2Takich jak dyski NVMe i akceleratory AI do interfejsu PCIe 2.0 Raspberry Pi 5 i obsługuje szybkie transfery danych (do 500 MB/s) do i z dysków NVMe oraz innych akcesoriów PCIe.

Jednopasmowy interfejs PCI Express 2.0 w Raspberry Pi 5 jest za pośrednictwem 16-pinowego złącza FPC o rozstawie 0,5 mm; klucz M.2 HAT+ M Key to mechaniczna płytka adaptera, która konwertuje między tym złączem a podstandardem standardu M.2.

Obsługuje urządzenia ze złączem M.2 M Key Edge Connector w formatach 2230 i 2242 i może dostarczyć do 3 A do podłączonych urządzeń M.2. Raspberry Pi M.2 HAT+ jest zgodny ze specyfikacją Raspberry Pi HAT+ i jest automatycznie rozpoznawany przez najnowsze oprogramowanie/firmware Raspberry Pi.

W zestawie znajduje się 16-milimetrowy nagłówek i gwintowane kołki, dzięki czemu można go zamontować na Raspberry Pi 5 wraz z Raspberry Pi Active Cooler.Specyfikacje

• Obsługuje jednopasmowy interfejs PCIe 2.0 (maksymalny transfer 500 MB/s)
• Obsługa urządzeń ze złączem M.2 M Key Edge Connector
• Obsługuje urządzenia o współczynniku kształtu 2230 lub 2242
• Może dostarczyć do 3A do podłączonych urządzeń M.2
• Zawiera diody LED zasilania i aktywności
• Zgodność ze specyfikacją Raspberry Pi HAT+
• Dostarczany z kablem taśmowym, nagłówkiem 16 mm, gwintowanymi kołkami i śrubami oraz radełkowaną śrubą z podwójnym kołnierzem do zabezpieczenia i podparcia urządzenia peryferyjnego M.2

Dokumenty

• Raspberry Pi M.2 HAT+ Brief produktu
• Instrukcja montażu Raspberry Pi M.2 HAT+
• Schematy okablowania Raspberry Pi M.2 HAT+

- Produktu należy używać wyłącznie zgodnie z instrukcjami producenta. - Przed instalacją lub demontażem produktu należy wyłączyć Raspberry Pi i wszystkie podłączone urządzenia. - Upewnij się, że żadne przewodzące przedmioty (np. śrubokręty) nie dotykają styków, aby uniknąć zwarcia. - Produkt należy używać w suchym otoczeniu i chronić go przed wilgocią. - Aby uniknąć uszkodzeń, nie należy wywierać nadmiernego nacisku na wtyczkę lub komponenty. - Nie należy pozwalać dzieciom na obsługę produktu bez nadzoru. - Należy przestrzegać dopuszczalnych wartości napięcia i natężenia prądu, aby uniknąć przeciążenia i uszkodzeń. - Należy zapewnić odpowiednią wentylację systemu, aby uniknąć przegrzania, zwłaszcza podczas intensywnego użytkowania. - Produkt należy utylizować w sposób zgodnie z obowiązującymi przepisami dotyczącymi odpadów elektronicznych. - Akumulator lub elementy akumulatora, jeśli są obecne, należy utylizować oddzielnie. - Jeśli to możliwe, materiały opakowaniowe należy poddać recyklingowi. - Nie wyrzucać nieprawidłowo wraz z odpadami domowymi.

Typ produktu:

Płytka rozszerzająca

Kompatybilność:

Raspberry Pi

Kompatybilność marki:

Raspberry Pi

Kolor produktu:

Zielony
