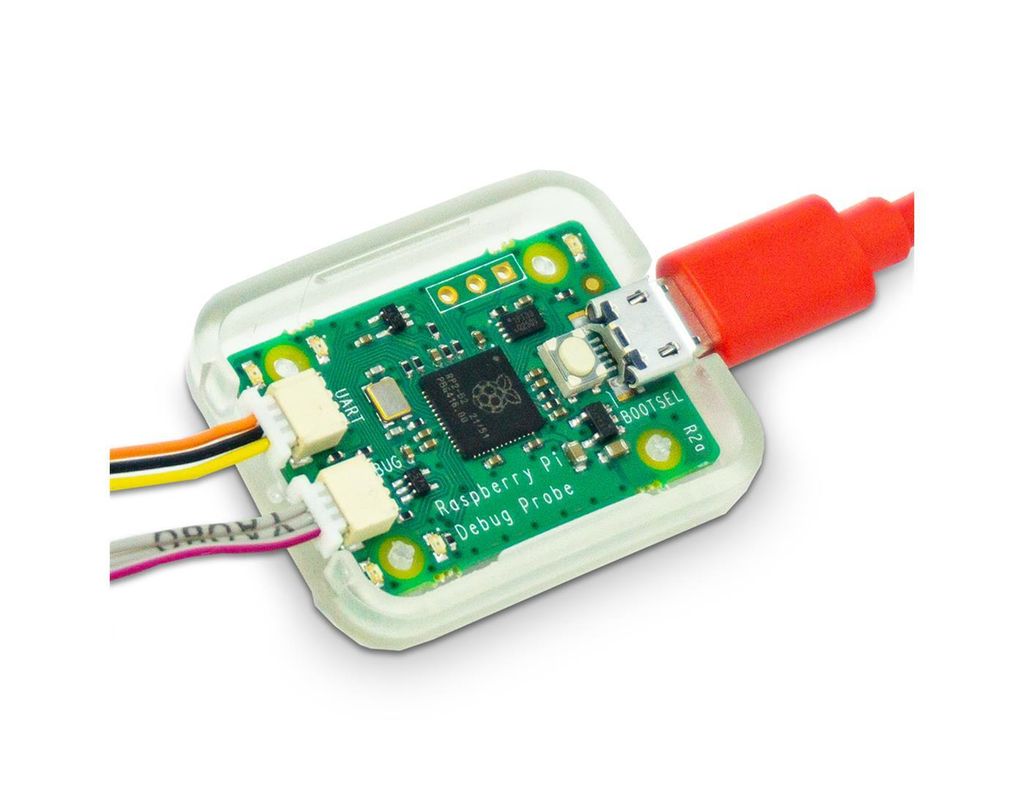

RASPBERRY PI Debug Probe: Debugowanie i adapter szeregowy USB dla Picos

Raspberry Pi Debug Probe to uniwersalny zestaw USB do debugowania, który zawiera cały sprzęt i kable do łatwego, bezlutowego debugowania typu plug-and-play.

Zapewnia zarówno szeregowy interfejs debugowania dla procesora (domyślnie interfejs Arm Serial Wire Debug, ale mogą być obsługiwane inne interfejsy), jak i standardowy interfejs UART. Oba interfejsy wykorzystują 3-pinowe złącze debugowania Raspberry Pi, jak opisano w sekcji Specyfikacja 3-pinowego złącza debugowania Raspberry Pi (patrz rptl.io/debug-spec).

Sonda debugująca Raspberry Pi jest oferowana jako zestaw w pudełku wielokrotnego użytku, zawiera sprzęt sondy debugującej we własnej plastikowej obudowie wraz z kablem USB i trzema rodzajami kabli debugujących obejmujących zdecydowaną większość przypadków użycia debugowania.została zaprojektowana w celu ułatwienia debugowania i programowania Raspberry Pi Pico i RP2040 na wielu platformach hosta, w tym Windows, Mac i typowych komputerach z systemem Linux.

Chociaż Debug Probe został zaprojektowany do użytku z produktami Raspberry Pi, zapewnia standardowe interfejsy UART i CMSIS-DAP przez USB, dzięki czemu może być również z innymi procesorami lub po prostu jako kabel USB do UART. Współpracuje z OpenOCD i innymi narzędziami obsługującymi CMSIS-DAP.


Oprogramowanie układowe jest aktualizowane w taki sam sposób, jak oprogramowanie układowe Raspberry Pi Pico, więc łatwo jest aktualizować urządzenie lub używać własnego oprogramowania układowego.

Dane techniczne

• Współczynnik kształtu: 22 mm × 32 mm
• Cechy:
  • Mostek USB do debugowania dwuprzewodowego (domyślnie obsługiwane debugowanie Arm Serial Wire)
  • Mostek USB do UART
  • Zgodność ze standardem CMSIS-DAP
  • Współpracuje z OpenOCD i innymi narzędziami obsługującymi CMSIS-DAP
  • Zgodność ze specyfikacją 3-pinowego złącza debugowania Raspberry Pi
  • W zestawie:
  • Wysokiej jakości plastikowa obudowa
  • Kabel USB
  • Trzy kable debugujące:
    • 3-pinowy przewód męski JST na 3-pinowy przewód męski JST
    • 3-pinowe złącze JST do 0,1-calowego nagłówka (żeńskie)
    • 3-pinowe złącze JST do 0,1-calowego nagłówka (męskie)
  • Nominalne napięcie we/wy: 3,3 V
  • Temperatura pracy: od -20°C do +70°C
• Okres produkcji: Sonda debugująca Raspberry Pi będzie produkowana co najmniej do stycznia 2028 r

Adapter debugowania do rozwiązywania problemów na Raspi Pico jest wyposażony w układ RP2040 i nadaje się również jako uniwersalny adapter USB-UART. Mikrokontroler Raspberry Pi RP2040 w Pico ma dwa rdzenie ARM typu Cortex-M0+, z których każdy ma port dostępu (AP) dla systemu debugowania ARM CoreSight. Protokół CMSIS-DAP i oprogramowanie układowe Cortex-M są używane do uzyskiwania dostępu do niego przez USB z innego komputera. Narzędzie do debugowania OpenOCD jest dostępne pod systemem Linux. Interfejs SWD może być również do zapisu oprogramowania układowego z komputera do Pico. Cechy: - Połączenie USB z ARM SWD (Serial Wire Debug) - Połączenie USB z UART - Zgodność ze standardem CMSIS-DAP - Współpraca z OpenOCD i innymi narzędziami obsługującymi CMSIS-DAP - Otwarte, łatwe do aktualizacji oprogramowanie układowe Zakres dostawy: - 1x sonda debugująca Raspberry PI - 1x obudowa - 1x kabel USB - 2x kable do styków SWD i UART
