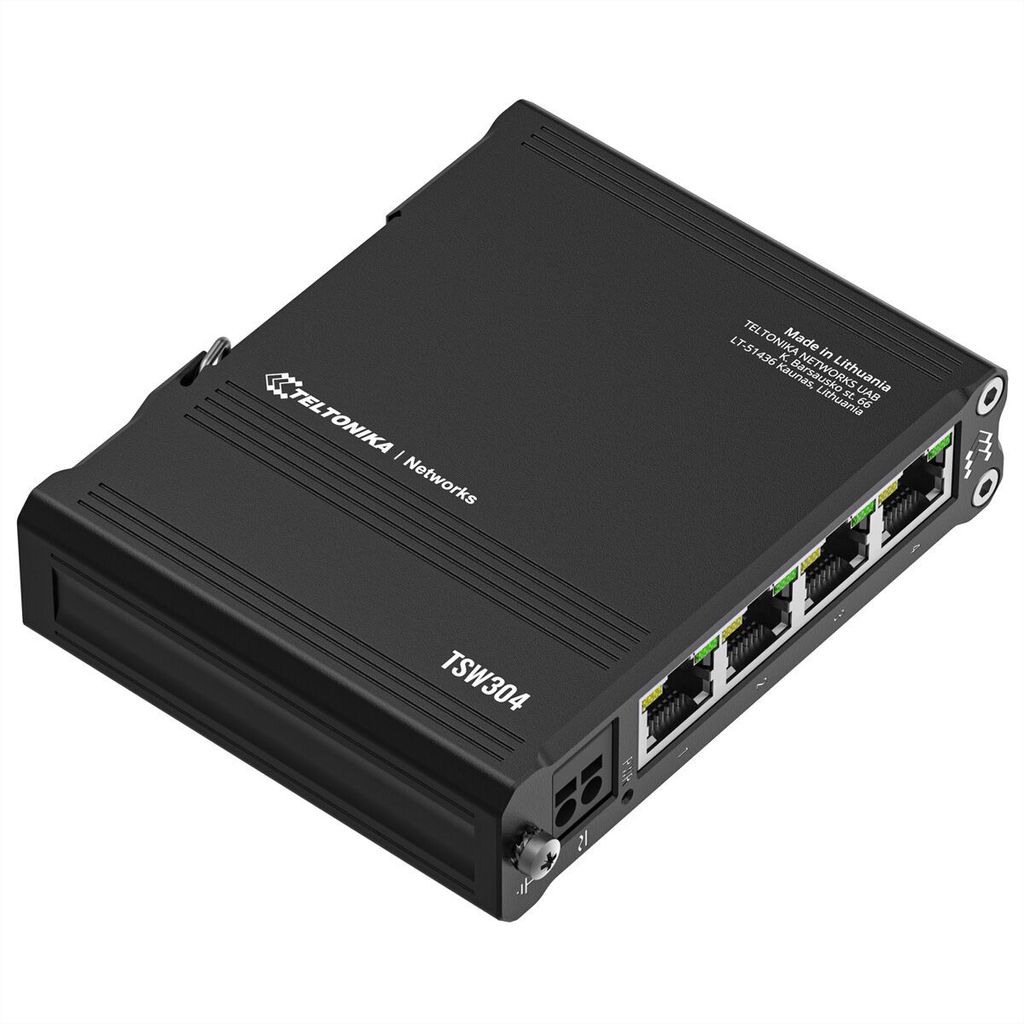

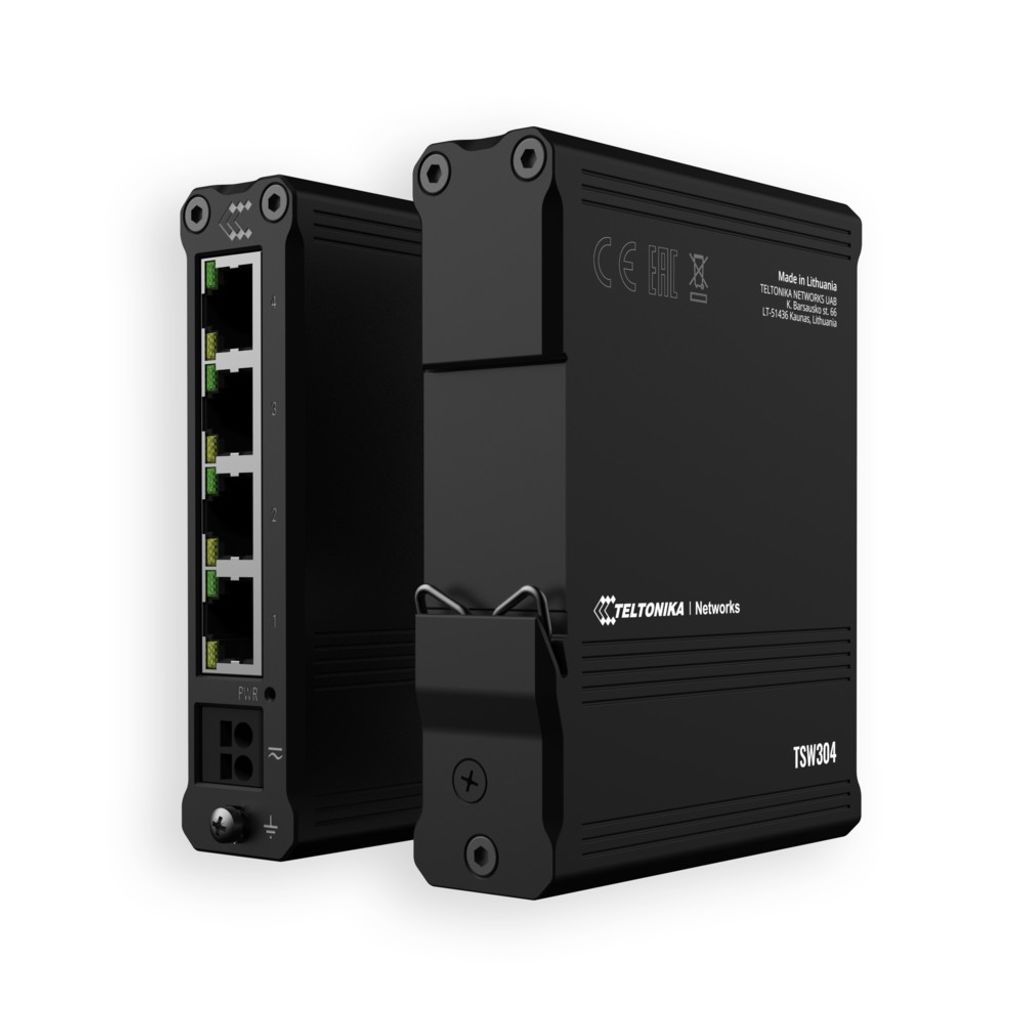

Teltonika TSW304 Ethernet Switch

PRZEŁĄCZNIK ETHERNETOWY NA SZYNĘ DIN

TSW304 to najmniejszy przełącznik Ethernet w ofercie Teltonika Networks, zbudowany z myślą o zastosowaniach przemysłowych. To bardzo małe urządzenie jest wyposażone w zintegrowaną opcję montażu na szynie DIN i z łatwością znajdzie swoje miejsce w każdej szafie serwerowej. Jego wytrzymała konstrukcja i odporna na wstrząsy obudowa sprawiają, że idealnie nadaje się nawet do najbardziej wymagających środowisk przemysłowych.

Kluczowe korzyści:

INSTALACJA
Zintegrowane opcje montażu na szynie DIN i montażu powierzchniowego

KOMPAKTOWY
Wymiary 102 x 25 x 81,5 mm

GIGABITOWY ETHERNET
4 x Gigabit Ethernet z prędkością do 1000 Mb/s

7-57 V
Szeroki zakres obsługiwanych napięć zasilania


Specyfikacja techniczna

ETHERNET

ETH: 4 porty ETH, 10/100/1000 Mb/s, obsługa automatycznego przełączania MDI/MDIX

Standardy serii IEEE 802.3: 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az


WYDAJNOŚĆ

Przepustowość (bez blokowania): 8 Gb/s

Bufor: 128 KB

Rozmiar tablicy adresów MAC: 2 tys. wpisów

Obsługa ramek Jumbo: 9216 bajtów


Źródło

Złącze: 2-pinowe przemysłowe gniazdo DC

Zakres napięcia wejściowego: 7 - 57 V DC; 9 - 40 V AC

PoE (pasywne): Opcja zasilania przez porty ETH1, niezgodne ze standardami IEEE802.3af, 802.3at i 802.3bt, tryb B, 9 - 30 VDC

Pobór mocy: Bezczynność: 0,26 W / Maks.: 1,44 W


INTERFEJSY FIZYCZNE

Ethernet: 4 x porty RJ45, 10/100/1000 Mbps

Diody LED stanu: 8 x diody LED stanu ETH, 1 x dioda LED zasilania

Zasilanie: 1 x 2-pinowe przemysłowe gniazdo zasilania DC

Inne: 1 x śruba uziemiająca


SPECYFIKACJE FIZYCZNE

Materiał obudowy: Aluminiowa obudowa

Wymiary (szer. × wys. × gł.): 102 x 25 x 81,5 mm

Waga: około 210 g

Opcje montażu: Zintegrowany montaż na szynie DIN, montaż na ścianie, płaska powierzchnia (wymagany dodatkowy zestaw)


ŚRODOWISKO PRACY

Temperatura pracy: od -40 °C do 75 °C

Wilgotność robocza: od 10 do 90% bez kondensacji

Stopień ochrony przed włamaniem: IP30


ZATWIERDZENIA REGULACYJNE I ZATWIERDZENIA TYPU

Przepisy: REACH, RoHS, WEEE, UKCA, FCC, IC, CB, RCM

BEZPIECZEŃSTWO

Normy: EN IEC 62368-1:2020+A11:2020

Producer - Teltonika

• Package features / Gross depth (mm): 90.00 mm
• Package features / Gross height (mm): 40.00 mm
• Package features / Gross width (mm): 112.00 mm
• Package features / Packing quantity: 1.00 szt.
• Package features / Paper/Pasteboard: 100.00 g
• Package features / Tare weight (kg): 0.10 kg
• Package features / Volume (m3): 0.00 m³
• Package features / Embeeded battery: No
• Package features / WEEE tax: CL109:6:2017-04-01
• Package features / Palette Qty: 2143 szt.
• Technical details / Gross weight: 0.31 kg
• Technical details / Net weight: 0.21 kg
• Technical details / Producer: Teltonika
• Technical details / Producer product name: TSW304
• Technical details / Producer product family: DIN Rail Switch
• Cechy zarządzania / Typ przełącznika: Unmanaged
• Design / Rozmiar układu: Wall-mountable
• Zasilanie przez Ethernet / Obsługa PoE: No
• Łączność / Predominant port type: 10/100/1000 Mbps (RJ-45)
• : 24 miesiąc

Przełącznik na szynę DIN
TSW304 to najmniejszy przełącznik w ofercie Teltonika Networks, stworzony z myślą o zastosowaniach przemysłowych. To bardzo małe urządzenie jest wyposażone w zintegrowaną opcję montażu na szynie DIN i z łatwością znajdzie swoje miejsce w każdej szafie serwerowej. Wytrzymała konstrukcja i odporna na wstrząsy obudowa sprawiają, że idealnie nadaje się nawet do najbardziej wymagających środowisk przemysłowych.
MONTAŻ
Zintegrowany uchwyt na szynę DIN i opcje montażu powierzchniowego
KOMPAKT
102 x 25 x 81.5 mm
GIGABIT ETHERNET
4 x Gigabit Ethernet z prędkością do 1000 Mbps
7-57 V
Szeroki zakres obsługiwanych napięć zasilaniaTeltonika TSW304. Podstawowe przełączanie Typ portów RJ-45 Ethernet: Gigabit Ethernet (10/100/1000), Przełączanie podstawowe Ilość portów Ethernet RJ-45: 4. Tablica adresów MAC: 2000 wpisów, Przepustowość przełączania: 8 Gbit/s. Standardy sieciowe: IEEE 802.3, IEEE 802.3az, IEEE 802.3u. Napięcie wejściowe DC: 7 - 57 V. Zasilanie przez Ethernet (PoE). Możliwość montażu na ścianie

Technical details:
Producer - Teltonika

Specyfikacja produktu:

• Porty Ethernet: 4
• Typ portu Ethernet: Gigabit Ethernet (10/100/1000)
• Szybkość przesyłania danych: 10,100,1000 Mbit/s
• Przepustowość routingu: 8 Gbit/s

Nr producenta:TSW304

Opis produktu : Teltonika TSW304 - Switch - 4 porty Typ urządzenia : Switch - 4 porty Podtyp : Gigabit Ethernet Porty : 4 x 10/100/1000 Power Over Ethernet (PoE) :






Pasywne PoE Rozmiar tablicy adresów MAC : 2000 wpisów Obsługa ramek Jumbo : 9216 bajtów Cechy : Aluminiowa obudowa Certyfikaty produktu : IEEE 802.3, IEEE 802.3u, IEEE 802.3az Zasilanie : DC 7 - 57 V Wymiary (szerokość x głębokość x wysokość) : 10,2 cm x 2,5 cm x 8,15 cm Waga : 210 g

Główne cechy Połączenia i interfejsy Liczba portów Ethernet RJ-45 do przełączania podstawowego 4 Porty Ethernet RJ-45 do przełączania podstawowego Typ Gigabit Ethernet (10/100/1000) Sieć Standard sieciowy IEEE 802.3, IEEE 802.3az, IEEE 802.3u Obsługa 10G Nie Auto MDI/MDI-X Tak Ethernet LAN Szybkość transmisji danych 10,100,1000 Mbit/s Transmisja danych Tablica adresów MAC 2000 wpisów Przepustowość routingu/przełączania 8 Gbit/s Obsługa ramek Jumbo Tak Ramki Jumbo 9216 Pamięć bufora pakietów danych 0,128 MB Konstrukcja Kolor produktu Czarny Materiał obudowy Aluminium Wskaźniki LED Wydajność, Status Międzynarodowy stopień ochrony (kod IP) IP30 Montaż na ścianie Tak Montaż na szynie DIN Tak Certyfikaty REACH, RoHS, WEEE, UKCA, FCC, IC, CB, RCM Zasilanie Źródło zasilania AC/DC DC Napięcie wejściowe 7 - 57 V Napięcie wejściowe 9 - 40 V Pobór mocy (praca standardowa) 0,26 W Pobór mocy (maks.) 1,44 W Power over Ethernet) 1,44 W Power over Ethernet (PoE) Power over Ethernet (PoE) Tak Obsługiwany typ Power over Ethernet (PoE) Pasywne PoE Warunki pracy Temperatura pracy 40 - 75 °C Wilgotność względna podczas pracy 10 - 90% Waga i wymiary Szerokość 102 mm Głębokość 81,5 mm Wysokość 25 mm Waga 210 g

Zakres dostawy: TSW304, QSG (skrócona instrukcja obsługi), pudełko do pakowania

Podłączenie do sieci: Wtyczka systemowa, zastrzeżona

Porty Gigabit Ethernet RJ-45: 4

Zasilanie przez Ethernet (PoE): nie

Stopień ochrony (kod IP): IP30

Min. temperatura pracy: -40 °C

Maksymalna temperatura pracy: 75 °C

Grupa produktów: Sieci przemysłowe

Typ produktu: Przełącznik sieciowy

Standard sieciowy: Gigabit Ethernet

Całkowita liczba portów: 4

Wolne gniazda SFP: 0

Wysokość opakowania: 40 mm

Szerokość opakowania: 100 mm

Głębokość opakowania: 110 mm

Waga opakowania: 0,236 kg

LAN (Mbit/s): 10/100/1000

Wysokość: 25 mm

Breite: 102 mm

Głębokość: 82 mm

Waga: 210 g

Waga brutto: 0,236

Producent: Teltonika

Kolor: czarny

Teltonika TSW304 - Przełącznik - 4 porty 10/100/1000 - do montażu na szynie DIN - z pasywnym zasilaniem PoE

TELTONIKA NETWORKS TSW304 Gigabitowy przełącznik z szyną DIN. TSW304 to niewielki przełącznik, który został specjalnie opracowany do zastosowań przemysłowych. To ultra-małe urządzenie ma zintegrowaną opcję montażu na szynie DIN i z łatwością mieści się w każdej szafie serwerowej. Dzięki solidnej konstrukcji i odpornej na wstrząsy obudowie nadaje się nawet do najbardziej wymagających środowisk przemysłowych.

TSW304 to pierwszy niezarządzalny przełącznik firmy Teltonika Networks ze zintegrowanym, wbudowanym montażem na szynie DIN. Wyposażony w cztery porty Gigabit Ethernet, które obsługują standardy Ethernet IEEE 802.3, IEEE 802.3u i 802.3az. Zaprojektowany z myślą o łatwości instalacji, TSW304 ma kompaktowy rozmiar z odporną na uderzenia obudową, która idealnie pasuje do zintegrowanego mocowania DIN. porty Ethernet 10/100/1000 Mb/s zapewniają ekonomiczne rozwiązania o wysokiej przepustowości dla niezawodnej transmisji danych. obsługiwane jest 2-stykowe gniazdo przemysłowe i szeroki zakres napięcia (7-57 VDC i 9-40 VAC).
