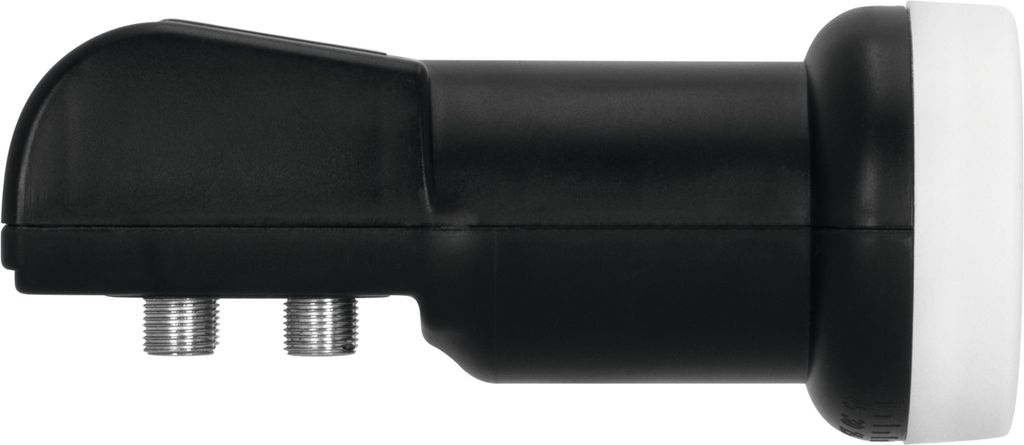

Uniwersalny konwerter Quattro-Switch

LNB nadaje się do wszystkich anten satelitarnych z mocowaniem feedera 40 mm i służy do odbioru programów telewizyjnych, radiowych oraz multimedialnych nadawanych drogą satelitarną. LNB posiada cztery wyjścia, z których każde można podłączyć bezpośrednio do odbiornika. Wszystkie odbiorniki są niezależne w wyborze programów, ponieważ na każdym z czterech wyjść LNB dostępne są sygnały z całego obszaru odbioru. Do LNB Quattro-Switch można jednak bez problemu podłączyć również dwa odbiorniki typu twin zamiast czterech pojedynczych urządzeń. Uniwersalny LNB Quattro-Switch pozwala jednak maksymalnie tylko na odbiór przez czterech użytkowników. Nie przewiduje się rozszerzenia systemu odbiorczego za pomocą multiswitcha. Jeśli ma być podłączonych więcej niż czterech użytkowników, zaleca się zastosowanie LNB Quattro. Cztery odbiorniki mają być zasilane sygnałami telewizyjnymi i radiowymi z jednej pozycji satelitarnej. W tym celu potrzebne są zasadniczo następujące materiały: antena satelitarna z uchwytem 40 mm i uniwersalnym LNB Quattro-Switch, a także cztery odbiorniki satelitarne, cztery gniazda antenowe oraz odpowiednie przedłużacze kablowe z dołączonymi wtykami F.

Najważniejsze cechy produktu

• LNB dla 4 odbiorników (do podłączenia maksymalnie 4 odbiorników/telewizorów) – firmy TechniSat z osłoną przeciwdeszczową i wbudowanym przełącznikiem/multiswitch
• Wysokiej jakości, dopracowana technologia zapewniająca doskonałą jakość obrazu i dźwięku w rozdzielczości HD, Full HD, UHD, 3D, 4K i 8K
• Do stosowania z antenami satelitarnymi z uchwytem feedera 40 mm (np. Technitenne 60) i bezpośrednim podłączeniem do telewizora lub odbiorników satelitarnych
• Nie jest konieczny multiswitch do pracy z uniwersalnym LNB
• Ulta low noise – niski poziom szumów, obudowa chroniąca przed warunkami atmosferycznymi, średnica feedu 40 mm

Dane techniczne

Warunki otoczenia podczas pracy

• Temperatura otoczenia: -40 ... 70 °C
• Wilgotność powietrza: 10 ... 95 %

Oscylator lokalny

• Pasmo niskie: 9,75 GHz
• Pasmo wysokie: 10,6 GHz
• Dokładność: ± 1 MHz
• Odchylenie temperaturowe: ± 1 MHz
• Szum fazowy: -80 dB nośnej/Hz przy 10 kHz

Sterowanie LNB

• Przełączanie pasma: 22 kHz
• Pionowo: 10,5 ... 14 V
• Poziomo: 16 ... 19,5 V

Zakres częstotliwości wyjściowej

• Pasmo niskie: 950 ... 1 950 MHz
• Pasmo wysokie: 1 100 ... 2 150 MHz

Zakres częstotliwości wejściowej

• Pasmo niskie: 10,7 ... 11,7 GHz
• Pasmo wysokie: 11,7 ... 12,75 GHz

Przeznaczone dla

• Liczba użytkowników: 4
• Liczba pozycji orbitalnych: 1

Dane techniczne

• Wyjścia: 4
• Impedancja: 75 ?
• Mocowanie anteny: 40 mm
• Wzmocnienie: 55 ... 67 dB
• Typ złącza: gniazdo F

Najwyższa klasa

• Najwyższa jakość: Ulta low noise – niski poziom szumów
• Najwyższa klasa wyposażenia: w zestawie osłony/tuleje ochronne do złączy
• Najwyższa klasa wyposażenia: średnica wlotu 40 mm

Współczynnik szumów

• Dolny zakres częstotliwości: maks. 0,7 dB
• Górny zakres częstotliwości: maks. 0,7 dB
• Współczynnik szumów: typ. 0,9 dB

Zasilanie

• Zasilanie LNB: 10,5 ... 19,5 V
• Pobór prądu: maks. 150 mA
