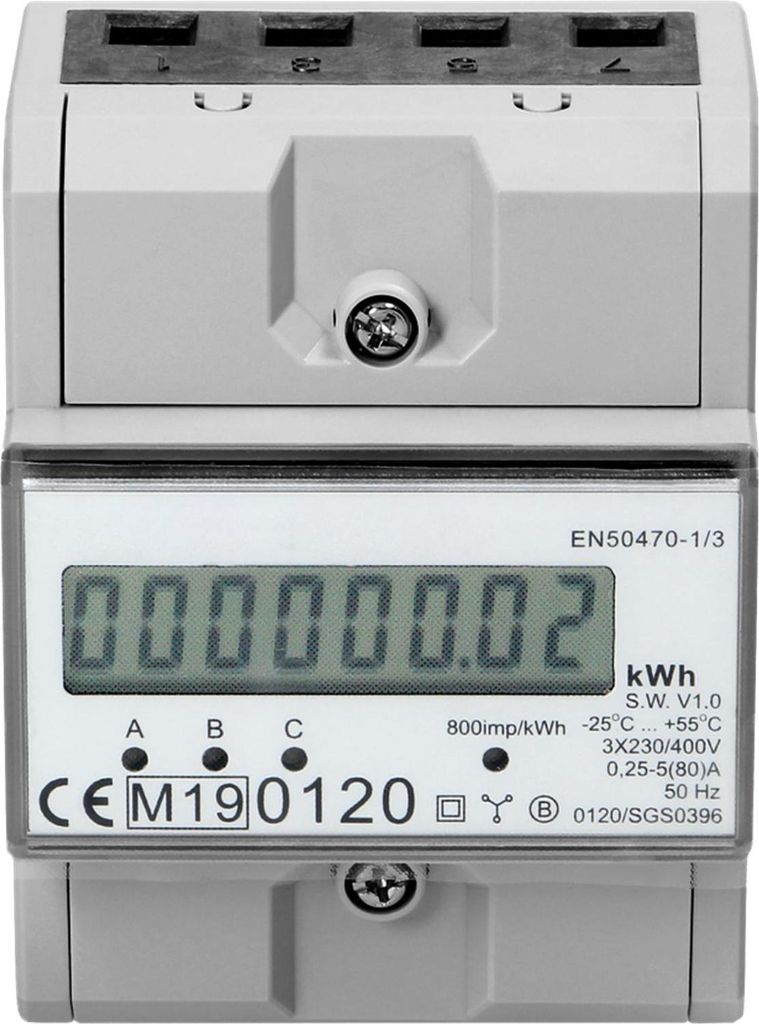

ORNO 3-phase electricity meter 80A MID 3 modules DIN TH-35mm

Trójfazowy licznik energii ORNO OR-WE-520, 80A, Jednotaryfowy, Certyfikat MID. Model jest idealny do kontroli zużycia energii do celów domowych. Cyfrowy trójfazowy licznik energii do bezpośredniego pomiaru energii czynnej.

– Typ: cyfrowy;
– Rodzaj: AC trójfazowy;
– Jednotaryfowy;
– Zasilanie: 3x230V/400V AC, 50/60Hz;
– Maksymalny dopuszczalny prąd 80A;
– Stała licznika: 800 imp/kWh;
– Wyświetlacz: LCD (liczba cyfr 6+2 = 000,000.00 kWh);
– Stopień ochrony: IP51;
– Szyna montażowa: 35mm;
– Moduły: 4.5;
– Temperatura pracy: -25 do +45 stopni;
– Wymiary: 76 / 116,5 / 65 mm;
Numer produktu: ORNO OR-WE-520
EAN: 5900378653011
Opakowanie: tak
Waga brutto: 0.550g
Waga netto: 0.520 g
Producent: ORNO Polska

Zestaw: pudełko po 1 szt.

Co musimy wiedzieć o liczniku energii?
Licznik energii to urządzenie, od którego zależy dokładne i prawidłowe naliczanie rachunku za prąd. Mimo tego niezaprzeczalnego faktu, niewielu ludzi uważa za ważne i konieczne regularne sprawdzanie go i wiedzę, co i jak on rejestruje. Przedstawiamy podstawowe wskazówki, od czego zacząć i jak szybko i łatwo orientować się w części technicznej dystrybucji energii dla użytkowników.
Istnieje wiele rodzajów liczników energii, każde przedsiębiorstwo dystrybucyjne używa różnych urządzeń, dlatego nie można podać charakterystyki jednego ujednoliconego modelu.

Licznik musi pokazywać:
- całkowitą wartość zużytej energii (kWh)
- taryfę dzienną (oznaczoną jako T2) / taryfę nocną (oznaczoną jako T1)
- zegar / datę
- kierunek przepływu energii
- w przypadku ewentualnego błędu wyświetla symbol F

Dane na wyświetlaczu zmieniają się okresowo co kilka sekund i pokazują różne wartości, odpowiednio dla taryfy dziennej i nocnej.
Wyświetlacze różnych dostawców energii mają różne charakterystyki i oznaczenia, ale mają kilka podstawowych wskaźników, które się pojawiają. Znaczenie każdego oznaczenia jest wyjaśnione na pudełku licznika, gdzie znajduje się tabliczka z danymi technicznymi.

Zegar w licznikach energii:
W elektronicznych licznikach energii zegar zależy od wewnętrznej baterii, która jest wbudowana w urządzenie. Często zdarza się, że zegar znika, co może nastąpić z różnych przyczyn – urządzenie było bez prądu przez pewien czas lub wystąpił problem z podłączeniem do źródła energii. W wyniku awarii licznik zaczyna naliczać tylko jedną taryfę. Okazuje się, że gdy zegar nie działa i znika, rachunek zaczyna się naliczać na koszt przedsiębiorstwa, tj. w wyższej taryfie. W przypadku takiego problemu należy natychmiast zgłosić się do firmy dostawczej, ponieważ zegar nie może być ustawiony przez użytkownika.

Jak sprawdzić, czy licznik energii nalicza i czy ktoś nie nadużywa na nasz koszt?
Na tablicy elektrycznej użytkownik ma dostęp do wyłącznika za licznikiem, który może być wyłączony. Dzięki niemu można ustalić, czy ktoś nie podłączył się nielegalnie do jego urządzenia. Jeśli wyłączysz wyłącznik, ale licznik nadal nalicza energię, to coś jest nie tak i ktoś inny korzysta z Twojego prądu.

Jak długo trwa życie licznika energii?
Średnio liczniki energii są wymieniane lub przechodzą przez kontrolę metrologiczną co 7 lat. Charakterystyki metrologiczne liczników energii są wykonywane przez przedsiębiorstwa pomiarowe i laboratoria.

Co może zrobić użytkownik, jeśli ma wątpliwości, że licznik nie rejestruje prawidłowo?
Użytkownik ma prawo żądać sprawdzenia licznika. Gdy takie żądanie zostanie zgłoszone, licznik trafia do Dyrekcji Miar i Przyrządów Pomiarowych Narodowego Centrum Metrologii, gdzie sprawdza się, czy jest sprawny czy nie. Ta procedura trwa od tygodnia do miesiąca i w tym czasie przedsiębiorstwo dystrybucyjne może zamontować inne urządzenie pomiarowe, co również jest sposobem na ustalenie awarii.

Również każdy może zamontować własny wewnętrzny licznik energii, który będzie używał do celów osobistych, do rejestrowania zużycia poszczególnych grup urządzeń i będzie świadomy swojego zużycia. Dobrze jest mieć kontrolny licznik i porównywać dane z zewnętrznym. Różnica między dwoma nie powinna być duża, nie więcej niż 2 %.

Wyświetlacz:
Użytkownicy powinni regularnie obserwować wskaźniki na wyświetlaczu swojego licznika i monitorować odchylenia.
Zegar. Monitoruj poprawność zegara i daty. Oprócz godzin, liczniki są również programowane według dni tygodnia.

Taryfa:
Monitoruj, czy taryfa nocna i dzienna zmienia się odpowiednio do czasu i czy nie nalicza tylko jednej taryfy. Można to ustalić również na podstawie otrzymanego rachunku do zapłaty.

Okresy:
Jeśli zauważysz istotną różnicę w skumulowanym zużyciu między bieżącym a poprzednim miesiącem, natychmiast zgłoś.

Rachunki:
Sprawdzaj każdy rachunek, aby mieć pewność co do regularności swojego licznika.

3-fazowy licznik energii elektrycznej, 80A, MID, 3 moduły, DIN TH-35mm

Orno

Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (6+2).

• Zasilanie: 230V~, 50Hz,
• prąd bazowy: 5A,
• max. prąd: 80A,
• min. prąd: 0,25A,
• częstotliwość impulsów: 800 imp/kWh,
• klasa dokładności B,
• obudowa o szerokości trzech modułów,
• montaż na szynie DIN TH-35 mm,
• wyjście impulsowe: zasilanie 12~27V,
• prąd ?27mA,
• impuls = 80ms.
• Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006
• Dyrektywy MID 2014/32/EU.

Cyfrowy miernik prądu przemiennego LCD 3-fazowy 80A OR-WE-520 Orno

Wyświetlacz w jednostkach metrycznych (kWh) służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym. Pod wpływem przepływającego prądu i przyłożonego napięcia specjalna elektronika generuje impulsy proporcjonalne do poboru mocy. Pobór mocy w danej fazie sygnalizowany jest migającą diodą LED. Liczba impulsów przeliczana jest na zużytą energię, a jej wartość pokazywana jest na wyświetlaczu LCD (6+2). Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, prąd maksymalny: 80A, prąd minimalny: 0,25A, częstotliwość impulsów: 800 imp/kWh, klasa dokładności B, obudowa trójmodułowa, montaż na szynie DIN TH-35 mm, wyjście impulsowe: napięcie zasilania: 12 ~ 27V, prąd ≤27mA, impuls = 90ms. Energia jest mierzona zgodnie z normami EN50470-1:2006, EN50470-3:2006 dyrektywy MID 2014/32/UE.

parametry techniczne

Typ:trójfazowyPort:brakProtokół komunikacyjny:brakNapięcie zasilania:3 x 230V/400V~, 50/60HzPrąd bazowy(lb):5AMaksymalny prąd(Lmax):80AMinimalny prąd(Lmin):0,25AAklasa dokładności:BCzgodność (2014/32/UE):takWyświetlacz:6+2Wyjście impulsowe:takTaryfy:brakLiczbamodułów:4.5Klasa ochrony:IP51

ORNO 3-phase electricity meter 80A MID 3 modules DIN TH-35mm

【 Maksymalna dokładność 】 Urządzenie wykonuje dokładne pomiary zgodnie z normami EN50470-1:2006, EN50470-3:2006 de Dyrektywa MID 2014/32/UE, 【 Podstawa rozliczania zużycia energii 】 Urządzenia certyfikowane przez MID mogą być używane do rozliczania mieszkańców za zużycie energii w oparciu o zużycie określonej energii elektrycznej. Urządzenie nigdy nie może zostać zresetowane, 【 Wyświetlacz zużycia energii 】 Zużycie energii w danej fazie jest wskazywane przez migającą diodę LED. Liczba impulsów jest przeliczana na zużytą energię, a jej wartość jest wyświetlana na wyświetlaczu LCD (6+2), 【 Wiele możliwości 】 Pomiar trójfazowej energii czynnej/biernej, energii dodatniej i ujemnej. Możliwość ustawienia 3 trybów pomiaru zgodnie z kodem syntezy. Obliczanie maksymalnego zapotrzebowania, 【Całkowite zużycie energii】. Wyświetlacz LCD pokazuje tylko całkowite zużycie energii. Jeśli potrzebne są rozszerzone dane, należy wyszukać modele WE-513, WE-516 i WE-517.

- Typ: 3-fazowy - Podświetlenie: tak - Prąd bazowy (lb): 5A - IP51 - Prąd maksymalny (lmax): 80A - Prąd min.: 0,25 A - Częstotliwość impulsów: 800 imp/kWh - Klasa dokładności pomiaru: B - Wyjście impulsowe: tak - Wielotaryfowość: tak - Liczba modułów: 4.5 - Liczba cyfr na wyświetlaczu: 6 + 2 - rtyfikatem średnim (2014/32/UE): Tak - Wymiary - Głębokość: 65mm - Wymiary - Szerokość: 76mm - Wymiary - Wysokość: 100mm - Napięcie znamionowe: 3 x 230V/400V~, 50/60Hz

3-fazowy miernik prądu ORNO, 80A, MID, 3 moduły, DIN TH-35mm

Licznik elektryczny ORNO 3-fazowy, 80A, MID, 3 moduły, DIN TH-35mm
