Pakiet Edukacyjny Oscyloskopu

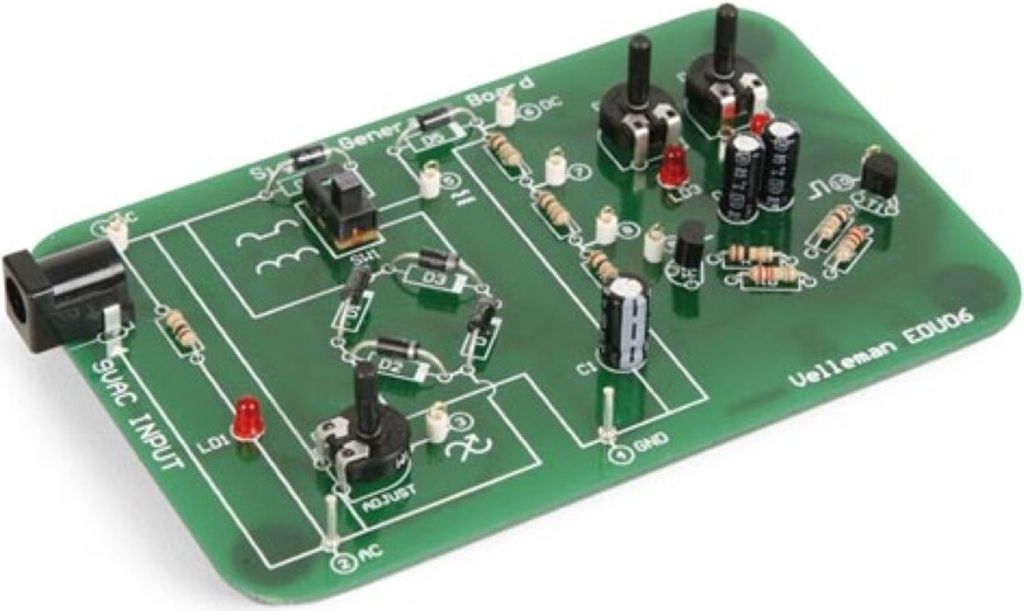

Dowiedz się, jak najlepiej wykorzystać oscyloskop cyfrowy. Płytka generuje różne realistyczne sygnały, na których przeprowadzane są pomiary. Zapoznaj się z pomiarami prądu przemiennego (AC), prądu stałego (DC) i częstotliwości, fal sinusoidalnych i prostokątnych, tętnień, prostowników pełno- i półfalowych, oscylatorów itp.

Dowiedz się, co oznaczają takie terminy, jak V/div, time/div, poziom wyzwalania, automatyczne ustawianie itp. Wszystkie eksperymenty przedstawione w tym projekcie są wykonywane za pomocą ręcznego oscyloskopu Velleman(HPS140). Większość eksperymentów można wykonać za pomocą dowolnego oscyloskopu cyfrowego. Niektóre eksperymenty można wykonać za pomocą oscyloskopu analogowego.

Wykorzystaj w pełni możliwości oscyloskopu cyfrowego. Płytka generuje realistyczne i bezpieczne sygnały, które są wykorzystywane do pomiarów. Zapoznaj się z pomiarami prądu przemiennego, pomiarami prądu stałego, pomiarami częstotliwości, falami sinusoidalnymi i prostokątnymi, tętnieniami i szumami, prostownikami pełno- i półfalowymi, oscylatorami itp. Poznaj znaczenie terminów takich jak V/div, time/div, poziom wyzwalania, automatyczna regulacja itp. Wszystkie ćwiczenia w tym zestawie można wykonać za pomocą przenośnego oscyloskopu Velleman ([product name=HPS140]HPS140[/product]). Większość ćwiczeń można wykonać za pomocą dowolnego oscyloskopu cyfrowego. Niektóre można wykonać za pomocą oscyloskopu analogowego.

• Sygnały:
• Napięcie przemienne (AC)
• regulowany prąd przemienny
• pełnofalowe i półfalowe wyprostowane napięcie AC
• wyrównane napięcie stałe
• Tętnienia i szumy
• niestabilny oscylator
• zmontowany i przetestowany, nie wymaga doświadczenia spawalniczego

• Zasilanie: 9 ... 12 VAC / min. 100 mA (zasilacz sieciowy nie wchodzi w skład zestawu)
• Wymiary: 116 x 74 x 24 mm
• Opcja:
• [product name=TR-G3/8]Zasilacz typu TR-G3/8[/product]
• [product name=CD022]Przyłącze zasilania typu CD022[/product]
