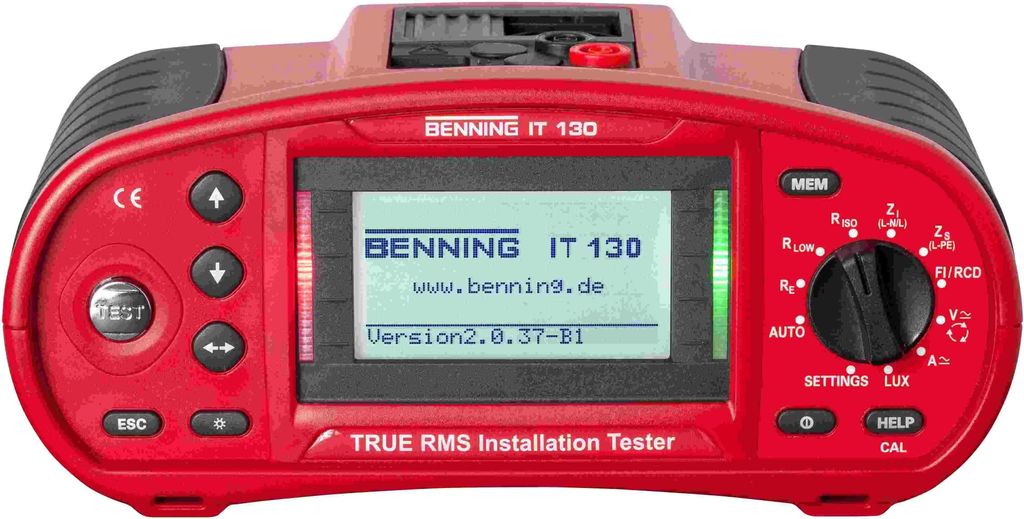

Tester instalacji Benning IT 130 | 044103

Benning Tester instalacji IT130Producent:BenningOznaczenie:Tester instalacji TRUE RMSTyp:IT130Wyświetlacz:graficznyWyświetlanie wartości granicznych:takPomiar rezystancji izolacji:tak Pomiarrezystancji izolacji z funkcją rampy:nie Pomiarrezystancji izolacji podłóg i ścian:









takTest ogranicznika przepięć:niePomiarniskoomowy:takPomiar niskoomowy z funkcją rampy:niePomiar uziemienia:takSelektywny pomiar uziemienia:takPomiar pętli uziemienia:takSpecyficzny pomiar uziemienia:niePomiar rezystancji pętli/impedancji:takPomiar pętli bez wyzwalania RCD/FI:takPomiar rezystancji instalacji wewnętrznej:



takWyznaczanie prądu zwarciowego/nadprądowego urządzeń zabezpieczających:tak Testowanie RCD/FI:takPrzebieg fali dla testowania RCD/FI:dla wyłączników różnicowoprądowych typu A, F i typu B, B+ Testowanie RCD/FIz rosnącym prądem różnicowym:



tak Funkcja analizy RCD/FI:takTestowaniePRCD typu S, typu K:takTestowanie IMD i RCM:niePomiar prądów upływowych za pomocą adaptera:











takTestowanie stacji e-ładowania, symulacja stanu pojazdu:nieTest pola obrotowego:takStrukturalna pamięć wartości mierzonych:takPamięć wartości mierzonych:takInterfejs:takPodłączenie drukarki:nieZintegrowana drukarka:nieZdalne sterowanie testerem:nie Tester instalacji Benning IT130: dalsze szczegóły Benning IT 130. Tester instalacji True RMS. Wielofunkcyjny tester instalacji do testowania instalacji elektrycznych zgodnie z DIN VDE 0100-600, IEC 60364-6 i DIN VDE 0105-100, EN 50110. Z testowaniem wyłączników RCD / FI typu B / B + wrażliwych na cały prąd i typu AC, A, F o różnych częstotliwościach. Wyświetlacz graficzny. Wyświetlacz graficzny z podświetleniem, funkcja pomocy ze schematem połączeń. Wyświetlanie wartości granicznych tak. Pomiary: Pomiar rezystancji izolacji tak. Rezystancja izolacji 0,01 MOhm - 1000 MOhm. Nominalne napięcie testowe 50 V. Nominalne napięcie testowe 100 V. Nominalne napięcie testowe 250 V. Nominalne napięcie testowe 500 V. Nominalne napięcie testowe 1000 V. Rezystancja podłóg i ścian izolacyjnych tak. Pomiar niskoomowy tak. Rezystancja niskoomowa 0,01 Ohm - 2000 Ohm, prąd testowy 200 mA z odwróceniem polaryzacji i ciągłość, prąd testowy 7 mA. Pomiar uziemienia tak, metodą 3-przewodową opcjonalnie za pomocą zestawu uziemiającego 044113. Pomiar rezystancji/impedancji pętli tak. Pomiar pętli bez wyzwalania RCD/FI tak. Impedancja linii 0,01 Ohm - 10 kOhm L-N/L, ze spadkiem napięcia i prądem zwarciowym. Impedancja pętli 0,01 Ohm - 10 kOhm L-PE, bez wyzwalania RCD/FI i prądu zwarciowego. Pomiar rezystancji sieci wewnętrznej tak. Określanie urządzeń zabezpieczających przed prądem zwarciowym/nadprądowym tak. Test RCD/FI tak. Przebieg testu RCD/FI dla wyłączników różnicowoprądowych typu A, F i typu B, B+. Test RCD/FI z rosnącym prądem różnicowym tak. Funkcja analizy RCD/FI tak. Testowanie wyłączników RCD/FI standardowych i z opóźnieniem S, typu AC, A, F, B, B+, EV, MI z testem AUTO, napięcia dotykowego, czasu zadziałania i prądu zadziałania z testem rampy. Testowanie stacji e-ładowania, symulacja stanu pojazdu. Obrotowy test polowy tak. Zakres pomiaru napięcia AC/DC 1 V - 550 V. Metoda pomiaru True RMS. Zakres pomiaru częstotliwości 0 Hz - 500 Hz. Prąd upływu pierwszego błędu w sieci IT. Pomiar prądu tak, opcjonalnie za pomocą adaptera cęgowego Benning CC 1 044037, Benning CC 3 044038. Metoda pomiaru True RMS True RMS. Pomiar natężenia oświetlenia tak, opcjonalnie za pomocą luksomierza Benning typu B 044111. cechy szczególne: Strukturalna pamięć wartości mierzonych tak. Pamięć wartości mierzonych tak. Pamięć wartości mierzonych na 4 poziomach, obiekt, blok, bezpiecznik i punkt pomiarowy. Przesyłanie struktur systemu. Pobieranie wartości pomiarowych. Zintegrowany zegar czasu rzeczywistego, wartość pomiarowa z datą/godziną. Interfejs tak. Dwukierunkowe interfejsy USB/RS 232. Zielona/czerwona dioda LED wskazująca stan dobry/zły na urządzeniu testowym i sondzie testowej Commander. Sonda testowa Commander z przyciskiem TEST/MEMORY i podświetleniem LED punktu pomiarowego. Podłączenie skanera kodów kreskowych w celu identyfikacji punktu pomiarowego i zmiany nazwy miejsca w pamięci. Monitor napięcia online. Funkcja ładowania baterii zintegrowana z urządzeniem. Oprogramowanie PC do tworzenia i przesyłania struktur systemowych do urządzenia oraz prostego pobierania wartości pomiarowych, a także rejestrowania, raportów z testów, dziennika testów.

Zawiera walizkę, oprogramowanie komputerowe Benning PC-Win IT 130-200, kabel USB/RS-232, przełączaną sondę testową dowódcy, kabel testowy z wtyczką ze stykiem uziemiającym, uniwersalny 3-przewodowy przewód testowy o długości = 1,5 m, 3 x sondy testowe / zaciski krokodylkowe, ładowarkę z 6 akumulatorami NiMH AA, certyfikat kalibracji, bezpiecznik 0,315 A (757211) Dostarczany z: Tester instalacji Benning TRUE RMS IT130, Jednostka opakowania: 1 szt, EAN: 4014651441033

Urządzenie do kontroli instalacji IT 130

• Testowanie instalacji elektrycznych zgodnie z normami DIN VDE 0100-600 i DIN VDE 0105-100

• Testowanie wyłączników różnicowoprądowych FI/RCD standardowych i opóźnionych (S)
• Testowanie wyłączników różnicowoprądowych FI/RCD typu B/B+ wrażliwych na wszystkie rodzaje prądu
• Test kierunku obrotów
• Funkcja pomocy ze schematem połączeń
• Monitor napięcia online
• Pamięć wartości pomiarowych na 4 poziomach, przesyłanie struktur instalacji, pobieranie wartości pomiarowych, zegar czasu rzeczywistego, protokół testowy
• Interfejsy dwukierunkowe (USB/RS 232)

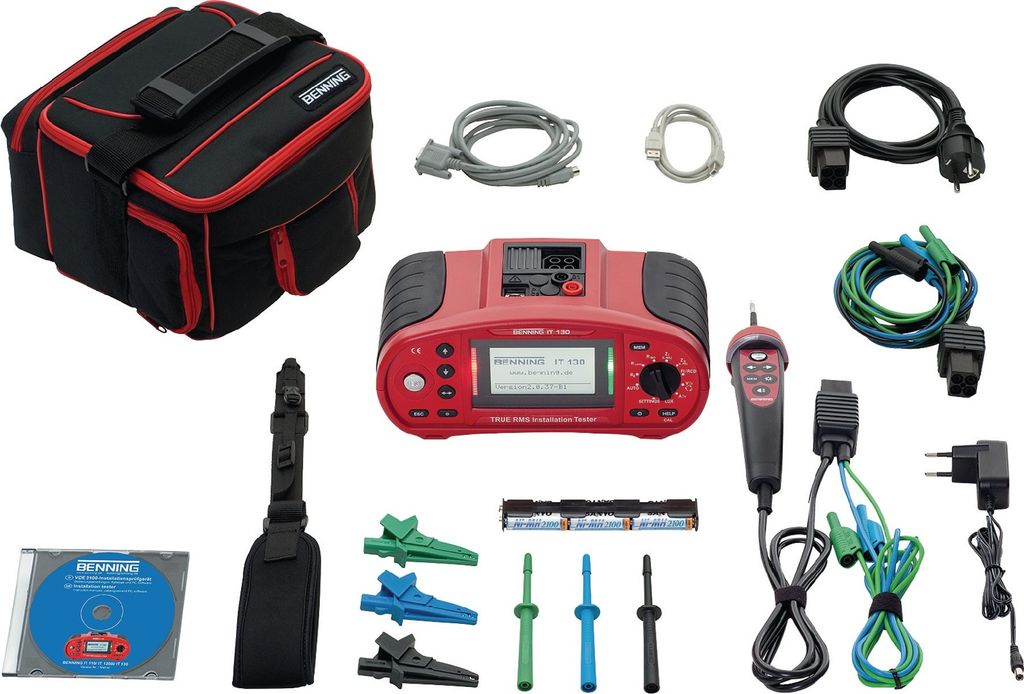

Zawartość dostawy: Z 6 akumulatorami NiMH AA i ładowarką, oprogramowaniem do protokołów BENNING PC-Win IT 130-200 (link do pobrania), kablem interfejsu USB/RS-232, sondą pomiarową Commander (wraz z bateriami), kabel pomiarowy z wtyczką z uziemieniem, uniwersalny przewód pomiarowy 3-żyłowy, zestaw końcówek pomiarowych i zacisków krokodylkowych, pasek nośny (urządzenie), certyfikat kalibracji i wyściełana torba transportowa.

Rezystancja niskiej wartości min.	0,01 ohm
Rezystancja niskich wartości maks.	2 kOhm
Rezystancja izolacji min.	10 kOhm
Rezystancja izolacji maks.	1000 MΩ
Impedancja linii (L-N/L) min.	0,01 ohm
Impedancja linii (L-N/L) maks.	10 kOhm
Impedancja pętli (L-PE) min.	0,01 oma
Impedancja pętli (L-PE) maks.	10 kOhm
Kontrola kierunku pola wirującego	tak
Prąd zwarciowy (prąd przemienny) maks.	200 kA
Prąd zwarciowy (prąd przemienny) min.	0,01 A
Pamięć wartości pomiarowych	1800
Kategoria pomiarowa	CAT IV 300 V

- odpowiedni dla elektrotechniki, przemysłu (testy bezpieczeństwa instalacji elektrycznych do 1000 V), wstępne uruchomienie, powtarzanie testów, rozwiązywanie problemów, rejestrowanie, fotowoltaika - wielofunkcyjny tester instalacji do testowania instalacji elektrycznych zgodnie z DIN VDE 0100-600 (IEC 60364-6) i DIN VDE 0105-100 (EN 50110) - w tym. Testowanie wyłączników RCD / RCD typu B / B+ (wrażliwych na cały prąd) i typu AC, A, F (częstotliwości mieszane) Pomiary:


Rezystancja niskoimpedancyjna (200 mA z odwróceniem polaryzacji), ciągłość (7 mA), rezystancja izolacji (50 V/ 100 V/ 250 V/ 500 V/ 1000 V) - Impedancja linii (L-N/ L) ze spadkiem napięcia i prądem zwarciowym - Impedancja pętli (L-PE) bez wyzwalania RCD/ RCD i prądu zwarciowego -...

Testowanie wyłącznika RCD standardowego i opóźnionego (S) (typ AC, A, F, B, B+ z testem AUTO, napięciem dotykowym, czasem zadziałania i prądem zadziałania (rampa)) - PRAWDZIWE napięcie RMS - Częstotliwość, pole wirujące, prąd upływu pierwszej usterki w sieci IT Pomiary za pomocą opcjonalnych akcesoriów: Uziemienie metodą 3-przewodową z zestawem uziemiającym BENNING (044113), Art.-
Nr art. 4000 828 913, prąd TRUE RMS za pomocą adaptera cęgowego BENNING CC 1 (044037) - BENNING CC 3 (044038), nr art. 4000 828 918 Specjalne zalety produktu:




Pamięć wartości pomiarowych na 4 poziomach (obiekt, blok, bezpiecznik, punkt pomiarowy) - Wgrywanie struktur systemowych, pobieranie wartości pomiarowych - Zintegrowany zegar czasu rzeczywistego (wartość pomiarowa z datą/godziną) - Dwukierunkowe interfejsy (USB/ RS 232) - Czytelny wyświetlacz dobry/zły za pomocą zielonej/czerwonej diody LED na testerze i na przełączanej sondzie testowej dowódcy - Sonda testowa dowódcy z przyciskiem TEST

Sonda testowa Commander z przyciskiem TEST i MEMORY oraz jasnym podświetleniem LED punktu pomiarowego - Podłączenie skanera kodów kreskowych do identyfikacji punktu pomiarowego i zmiany nazwy miejsca w pamięci - Wyświetlacz graficzny z podświetleniem



Wyświetlacz graficzny z podświetleniem - Funkcja pomocy ze schematem połączeń - Monitor napięcia online - Funkcja ładowania akumulatora zintegrowana z urządzeniem - Oprogramowanie komputerowe BENNING PC-Win IT 130:
Tworzenie i przesyłanie (upload) struktur systemowych do BENNING IT 130 w celu wydajnego powtarzania testów - Pobieranie i rejestrowanie wartości pomiarowych (raport z testu, raport z testu ZVEH)

Tester instalacji IT 130

- Testowanie instalacji elektrycznych zgodnie z DIN VDE 0100-600 i DIN VDE 0105-100
- Testowanie wyłączników RCD standardowych i zwłocznych (S) (typ AC, A, F, B, B+ z testem AUTO)
- Interfejsy dwukierunkowe (USB/RS 232)
- Pamięć wartości pomiarowych na 4 poziomach (obiekt, blok, bezpiecznik, punkt pomiarowy), przesyłanie struktur systemu, pobieranie wartości pomiarowych, zintegrowany zegar czasu rzeczywistego (wartość pomiarowa z datą/czasem), protokół testowy zgodny z ZVEH
- Funkcja pomocy ze schematem połączeń
- Monitor napięcia online

Zakres dostawy: Z walizką, kablem USB/RS-232, przełączaną sondą testową Commander, kablem testowym z wtyczką ze stykiem uziemiającym, uniwersalnym 3-przewodowym przewodem testowym 1,5 m, 3 sondami testowymi / zaciskami krokodylowymi, ładowarką z 6 akumulatorami NiMH AA, certyfikatem kalibracji.

Dane techniczne:
Częstotliwość: 0-500 Hz
Pamięć wartości pomiarowych: 1800
Rezystancja niskoomowa: 0,01-2000 Ohm
Rezystancja izolacji: 10 kOhm-1000 MOhm
Impedancja zasilania: 0,01 Ohm-10 kOhm
Napięcie TRMS: 1 V-550 V
Impedancja pętli: 0,01 Ohm-10 kOhm
Prąd zwarciowy: 0,01 A-200 kA
Waga: 4 kg

Nr artykułu: DVE4014651441033

Tester instalacji IT 130 Benning Jednostka: 1 szt

IT 130 do testowania systemów elektrycznych
