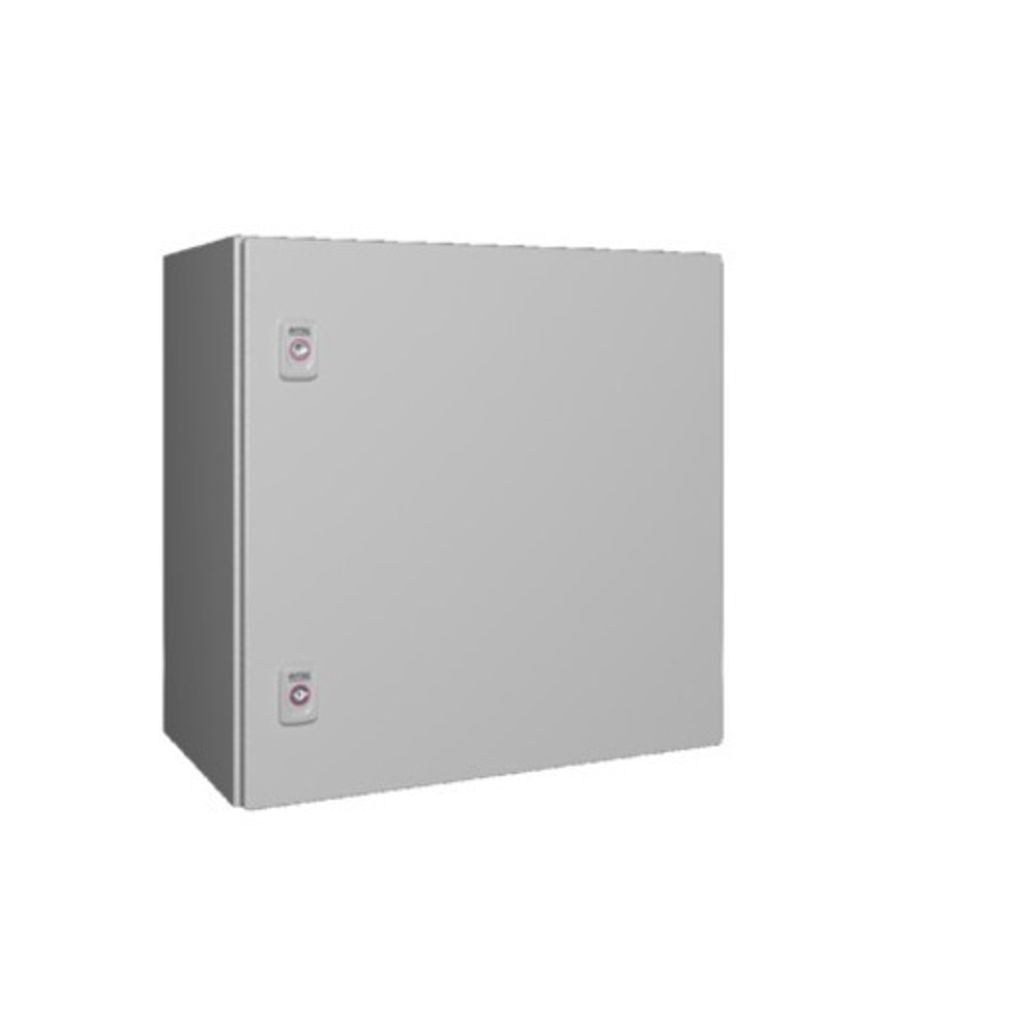

RITTAL szafa sterownicza ST IP66 W500xH500xD300mm

Szafa rozdzielcza (kompaktowa szafa rozdzielcza) Obudowa z drzwiami:
Wytrzymała konstrukcja z blachy stalowej składająca się z korpusu złożonego i zespawanego w jednym kawałku, z dookólnym kanałem ochronnym przy otworze drzwiowym, tylny panel z przelotkami na uchwyty do montażu ściennego. Podstawa obudowy z kołnierzem z blachy stalowej. Drzwi z uszczelką z pianki PU, pionowe perforowane listwy drzwiowe po obu stronach, z przyłączem przewodu ochronnego, zawiasy przykręcane śrubami. Możliwość zmiany z zawiasów prawych na lewe, kąt otwarcia 130° zgodnie z VDI (możliwość doposażenia do 180°), dwa zamki skrzydła z wkładką dwupiórową zgodnie z DIN 43668 Płyta montażowa: z otworem na klucz do uziemienia, z nadrukiem wymiarowym, mocowana za pomocą pierścieniowych nakrętek spawanych.

Kod QR:
Nadrukowany kod QR na korpusie, drzwiach i tabliczce znamionowej zapewnia czytelne oznakowanie i łatwe wyszukiwanie istotnych informacji o produkcie i dokumentacji, a także przejrzystą identyfikowalność poszczególnych części.

Akcesoria:
Mini wygodny uchwyt, wkładki blokujące, uchwyty do montażu na ścianie, plastikowe i metalowe płyty kołnierzowe, dławik kablowy, modułowy, paski uziemiające, kieszenie na schematy obwodów, zatrzask drzwi, okienko podglądu, panele sterowania, wentylatory filtrujące, grzałki, rama obrotowa, daszek ochronny, zawias 180°

Materiały
Obudowa, drzwi: Blacha stalowa

Płyta montażowa:
Blacha stalowa, ocynkowana

Wykończenie powierzchni obudowy i drzwi:
Potrójna obróbka powierzchni w celu ochrony przed korozją i odporności na oleje mineralne, smary, emulsje obróbkowe i rozpuszczalniki: powłoka nanoceramiczna, podkład elektroforetyczny, powierzchnie zewnętrzne malowane proszkowo w strukturze RAL 7035.

• Stopień ochrony zgodnie z IEC 60 529: IP 66
• Stopień ochrony zgodnie z UL 508A: Typ 4
• Wymiary (szer. x wys. x gł.): 500x500x300 mm

Rittal szafa kompaktowa AX AX 1350.000Producent:RittalOznaczenie:Szafa kompaktowa AX 1-drzwiowa, 500x500x300Typ:AX 1350.








000Szerokość:500 mmWysokość:500 mmGłębokość:300 mmMateriał:stalJakość materiału:innyWykończenie:malowana proszkowoKolor:szaryNumer RAL:7035Wolnostojąca:







takModel wolnostojący:nieNadajesię do montażuna ścianie:takModel narożny:takMontaż pośredni:nieMożliwość łączenia:nieZ płytąmontażową:takPłyta montażowa z regulacją głębokości:nieNadaje się do montażu na ścianie:






nieMontaż na słupku:nieLiczba drzwi:1Z drzwiami inspekcyjnymi:nieZ drzwiami wentylacyjnymi:nieZ drzwiami tylnymi:nieLiczba zamków:2Nadaje się do montażu metrycznego:






nieNadaje się do montażu na zewnątrz:nieDach dwuspadowy:nieKonstrukcja EMC:nieOdporność na uderzenia:IK10Stopień ochrony (IP):IP66 Rittal AX AX 1350 compact enclosure.



000: Dalsze szczegóły Obudowa kompaktowa AX, WHT: 500x500x300 mm, blacha stalowa, z płytą montażową, pojedyncze drzwi, dwa zamki skrzydłowe Dostarczana w standardzie: Rittal AX szafa kompaktowa 1-drzwiowa, 500x500x300 AX 1350.000, Jednostka opakowania: 1 szt, EAN: 4028177813281

Zakres dostawy

• Obudowa z drzwiami
• Płyta(y) kołnierzowa(e) w podstawie obudowy
• Płyta montażowa
• Perforowana listwa drzwiowa
• Zamek: podwójny bit 3 mm

Dane techniczne

Obudowa: Blacha stalowa

• Drzwi: Blacha stalowa, dookoła uszczelka z pianki PU
• Grubość materiału: Obudowa: 1,25 mm - Drzwi: 1,5 mm - Płyta montażowa: 2 mm

Materiał: Blacha stalowa

Blacha stalowa

Stopień ochrony

IP66

Kolor producenta

Jasnoszary (RAL 7035)

Wersja

1-drzwiowa (zawias prawy, możliwość zmiany na lewy)

Szerokość

500 mm

Wysokość

500 mm

Normy

UL, C-UL

Zawartość

1 szt.

Typ

AX 1350.000

Wymiary

(szer. x wys. x gł.) 500 x 500 x 300 mm

Głębokość

300 mm

1350000

Typ produktu

Szafa sterownicza

Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).Szerokość 500 mm, Wysokość 500 mm, Głębokość 300 mm, Materiał stal, Jakość materiału inna, Wykończenie powierzchni malowane proszkowo, Kolor szary, Numer RAL 7035, Wolnostojący tak, Naścienny stojący nie, Model naścienny tak, Model narożny tak, Do zabudowy pośredniej tak, Możliwość podłączenia nie, Z płytą montażową tak, Regulowana głębokość płyty montażowej nie, Nadaje się do montażu ściennego nie, Montaż na maszcie nie, Liczba drzwi 1, Z drzwiami przeszklonymi nie, Z drzwiami wentylacyjnymi nie, Z drzwiami tylnymi nie, Liczba zamków 2, Nadaje się do montażu metrycznego nie, Nadaje się do montażu na zewnątrz nie, Dach pochyły nie, Konstrukcja EMC nie, Odporność na uderzenia IK10, Stopień ochrony (IP) IP66

Kompaktowa szafa sterownicza AX 1 drzwi 500x500x300mm (1350000)
