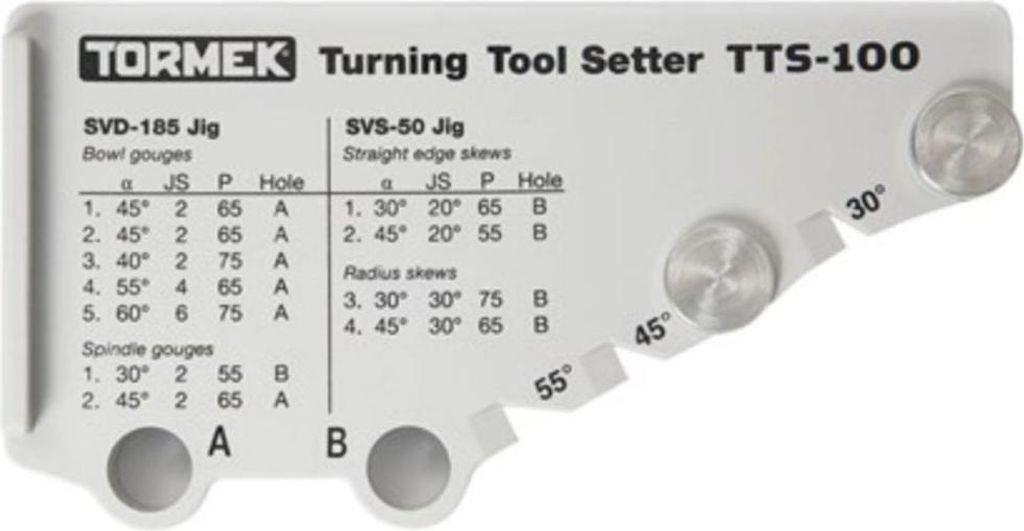

Tormek ® TTS-100 Przyrząd do ustawiania narzędzi tokarskich, 422037

Opis:

Do dłut obrotowych i pochyłych

• Ten wyjątkowy przyrząd do ustawiania sprawia, że korzystanie z systemu Tormek jest jeszcze lepsze i łatwiejsze. Możesz teraz powtórzyć dokładny kształt krawędzi tnącej wyżłobień kielichowych i profilowych, a także płaskich i owalnych dłut fazowanych z prostą lub wypukłą krawędzią tnącą w zaledwie kilka sekund. Przyrząd nastawczy został zaprojektowany dla przyrządów szlifierskich SVD-185 i SVS-50.
• Siłą przyrządu nastawczego TTS-100 jest to, że działa on niezależnie od średnicy kamienia. Zawsze uzyskuje się ten sam kąt krawędzi tnącej - nawet jeśli kamień stał się mniejszy po pewnym czasie. Wskaźnik ustawienia działa również na skórzanej tarczy gładzącej.
• Jig do rur SVD-185
• Jig Multi SVS-50

Trzy ustawienia określają kształt #Trzy ustawienia określają kształt rury tokarskiej lub fazowanego dłuta. Korzystając z tych ustawień i powtarzając je przy każdym ostrzeniu, za każdym razem uzyskasz dokładne powtórzenie kształtu.

• SVD-185 Jig do rur
• SVS-50 Jig Multi 1. regulacja przyrządu, JS. 2. Projekcja narzędzia, P. 3. Pozycja uniwersalnego wspornika. Otwór A lub otwór B.

Jak działa przyrząd do ustawiania TTS-100

• Zamontuj narzędzie z określonym występem.
• Ustaw odległość między uniwersalnym wspornikiem a kamieniem szlifierskim.
• Szlifowanie: Kształt krawędzi tnącej jest teraz dokładnie powtarzany.

Odpowiednie formy

• Odpowiednie kształty pokazano poniżej w tabeli profili Tormek, która jest również dostępna jako plik PDF. Te geometrie, tj. kształt i kąt krawędzi tnącej, są zalecane przez doświadczonych tokarzy i uznane szkoły tokarskie, w tym Craft Supplies w USA i Drechselstube Neckarsteinach w Niemczech.
• Ponieważ kształt i kąt krawędzi tnącej narzędzia może mieć nieograniczoną liczbę kombinacji, kształt nowego narzędzia będzie mniej lub bardziej różnił się od kształtu w tabeli. W związku z tym należy najpierw nadać narzędziu kształt, który pojawia się w tabeli. Następnie ostrzenie narzędzia jest szybkie i łatwe - zajmuje mniej niż minutę.
• Ważne jest, aby trzymać się wybranej formy i nie zmieniać jej na inną. Wówczas można w pełni wykorzystać zalety TTS-100, ponieważ można szybko naostrzyć narzędzie bez konieczności szlifowania dużej ilości materiału. Jeśli potrzebna jest inna forma, lepiej jest pracować z kilkoma narzędziami, które są przeznaczone do różnych form. Oznacza to mniej zakłóceń podczas formowania i ostrzenia narzędzi oraz więcej czasu na toczenie.

Etykiety profili

• Zanotuj ustawienia na etykiecie profilu dostarczonej z przyrządem do ustawiania i przyklej ją do narzędzia. Teraz masz pełną kontrolę nad trzema ustawieniami i możesz je dokładnie powtarzać przy wszystkich kolejnych ostrzeniach.
• Szczegółowe instrukcje dotyczące kształtowania i ostrzenia dłut obrotowych i szpicaków można znaleźć w rozdziałach dotyczących przyrządów SVD-185 i SVS-50 w instrukcji obsługi Tormek.
• Rura do toczenia skorup.
• Pochylone dłuto.

Zestaw z dodatkowymi etykietami profili, PL-01

• Przyrząd do rur SVD-185 i przyrząd wielofunkcyjny SVS-50 są dostarczane z 9 etykietami profili.
• Zestaw PL-01 zawiera 9 dodatkowych etykiet, dzięki czemu można zanotować preferowane kształty dla wszystkich rur obrotowych, rur profilowych i dłut skośnych.

Formowanie i ostrzenie

• Należy dokonać rozróżnienia między kształtowaniem a ostrzeniem narzędzia tnącego. Podczas kształtowania materiał jest szlifowany w celu uzyskania pożądanego kształtu i wymaganego kąta krawędzi tnącej. Ostrzenie polega na oczyszczeniu istniejącego kształtu krawędzi tnącej w celu przywrócenia jej ostrości. Czasami termin szlifowanie jest zarówno do kształtowania, jak i ostrzenia. Siła metody Tormek leży w ostrzeniu, które jest przeprowadzane w taki sposób, że zarówno kształt krawędzi tnącej, jak i kąt ostrza mogą być dokładnie powtórzone. Ponieważ szlifowana jest tak niewielka ilość materiału - krawędź tnąca jest tylko czyszczona - metoda Tormek jest bardzo szybka.
• Kształtowanie narzędzia jest zwykle wykonywane tylko raz i może trwać od 10 do 20 minut, w zależności od tego, ile stali trzeba zeszlifować. Kształtowanie może oznaczać zmianę kąta linii śrubowej dłuta skośnego lub kształtu palca rury tokarskiej, a także zmianę kątów krawędzi tnącej.
• Jeśli chcesz znacznie zmienić kształt krawędzi tnącej i musisz zeszlifować dużo materiału, możesz stworzyć pierwszy zgrubny kształt na szlifierce na sucho, która pracuje z dużą prędkością i bez chłodzenia wodą. Należy jednak szlifować ostrożnie, aby nie przegrzać krawędzi tnącej. Podczas szlifowania na szlifierce suchej często zdarza się, że narzędzie jest zbyt mocno dociskane do tarczy ściernej, aby przyspieszyć proces szlifowania. Stal szybkotnąca (HSS) lepiej znosi nagrzewanie niż stal narzędziowa, ale nadal istnieje ryzyko, że najbardziej zewnętrzna końcówka - która jest bardzo cienka - przegrzeje się i straci twardość.
• Ponieważ trzeba szlifować ostrożnie i często przerywać proces w celu schłodzenia, różnica między czasem szlifowania za pomocą szlifierki na sucho i maszyny Tormek jest w rzeczywistości bardzo niewielka. Dodatkowe minuty, jakie może zająć stworzenie pierwszej formy na maszynie Tormek, to czas dobrze wykorzystany, ponieważ można mieć pewność, że właściwości stali nie uległy zmianie, a ostrość krawędzi tnącej będzie trwać dłużej.
• Technika szlifowania za pomocą wysokoobrotowej szlifierki na sucho różni się od techniki szlifowania za pomocą wolnoobrotowej osełki, w której stal jest chłodzona wodą. Na wolnoobrotowej osełce trzeba naciskać mocniej niż na szlifierce na sucho. Taka sama siła nacisku na szlifierce na sucho powoduje przegrzanie stali. Podczas szlifowania na osełce można naciskać tak mocno, jak się chce. Aby uzyskać najlepsze rezultaty, należy naciskać palcami blisko krawędzi tnącej. Aby uniknąć tworzenia się rowków na kamieniu, przesuwaj narzędzie na boki podczas ostrzenia, tak aby cała powierzchnia kamienia była zużyta. Podczas szlifowania dużej powierzchni, takiej jak dłuto z fazowaną krawędzią i prostą krawędzią tnącą, nacisk szlifowania jest niski i kamień może się zablokować. Aktywuj kamień kilka razy podczas procesu szlifowania za pomocą urządzenia do przygotowania kamienia SP-650. Jeśli chcesz znacznie zmniejszyć kąt krawędzi tnącej, np. podczas zmiany kształtu dłuta ukośnego z 40° na 30°, a także chcesz zmienić kąt ukosowania, należy usunąć dość dużo materiału. Następnie można zeszlifować dolną część ściętej krawędzi na suchej szlifierce. Należy uważać, aby nie przegrzać stali i przerwać szlifowanie przed osiągnięciem końcówki krawędzi tnącej. Nadaj krawędzi tnącej ostateczny kształt na maszynie Tormek. Nie należy używać podwójnych szlifierek, jeśli chcesz usunąć stal z końcówki, tj. podczas zwiększania kąta szlifowania.

Zakres dostawy:

• 1x przymiar nastawczy Tormek TTS-100 do toczenia stali

Opis

Przymiar nastawczy TT-100 do narzędzi tokarskich jest kluczem do wydajnego szlifowania narzędzi tokarskich i fazowników.
Umożliwia dokładne tworzenie i odtwarzanie kąta krawędzi tnącej na rurach płaszczowych i wrzecionowych, a także na płaskich lub owalnych fazowanych żelazkach z prostą lub zakrzywioną krawędzią tnącą.
Jeśli znasz dokładne profile, możesz je odtworzyć w ciągu kilku sekund i radykalnie przyspieszyć proces szlifowania.
Wskaźnik ustawienia TTS-100 działa niezależnie od średnicy kamienia.
Zawsze uzyskuje się dokładnie ten sam kąt krawędzi tnącej - nawet jeśli średnica kamienia zostanie zmniejszona.
Działa tak samo dobrze, jeśli ustawisz kąt krawędzi tnącej na skórzanej tarczy gładzącej.

- Nr artykułu: 422037
- EAN: 7392485006060

Przyrząd nastawczy TTS-100 do narzędzi tokarskich Cechy produktu: - Do szlifowania rur tokarskich i fazowników - Umożliwia dokładne tworzenie i odtwarzanie kąta krawędzi skrawającej na rurach płaszczowych i wrzecionowych, a także na płaskich lub owalnych fazownikach z prostą lub zakrzywioną krawędzią skrawającą Producent: Tormek AB, Torphyttevägen 40, 71134 Lindesberg, DE, +46 581-147 90, supporttormek.se
