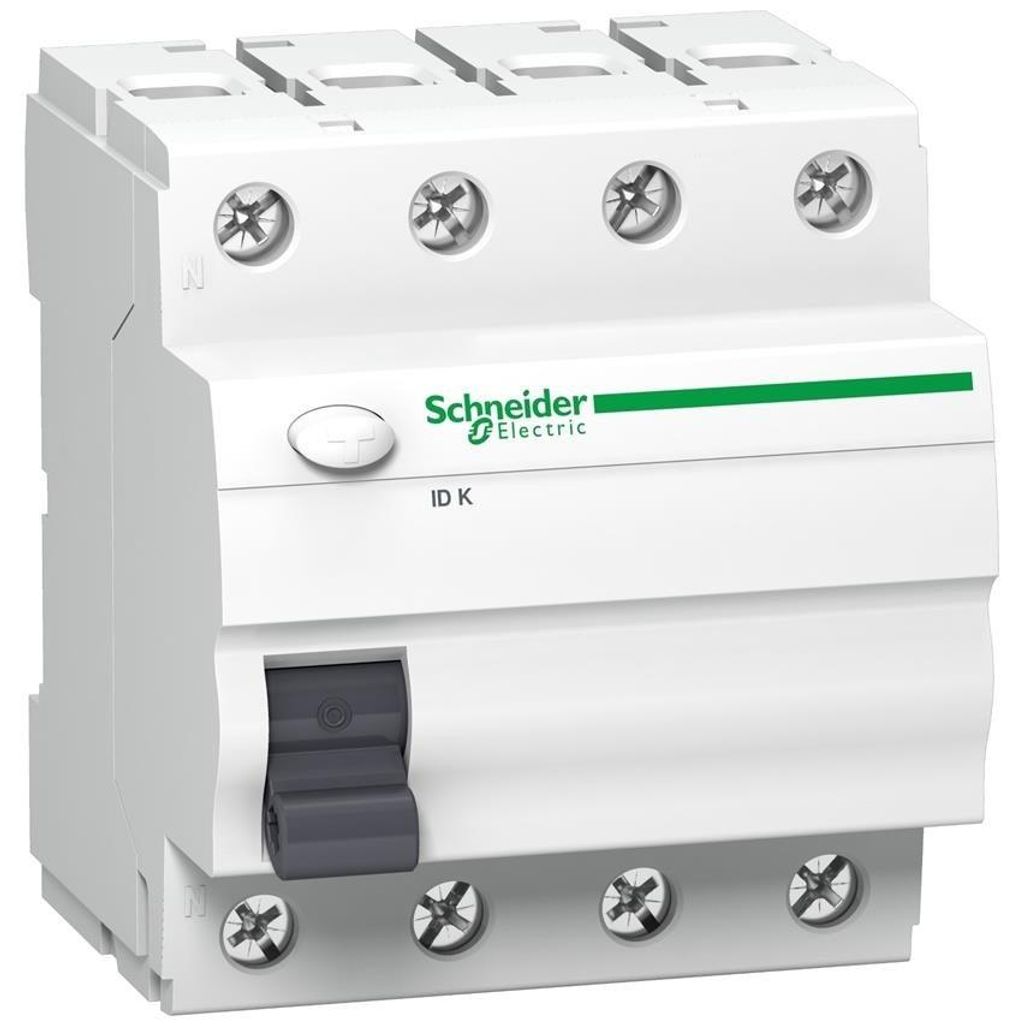

Schneider Electric A9Z04440 Miniaturowy wyłącznik automatyczny IDK, 4-biegunowy 40A 300mA typ A

Wyłącznik różnicowoprądowy IDK-40-4-300-A 40A 4-biegunowy 300mA Typ A Schneider A9Z04440

Podstawowe cechy

Seria produktówActi 9Nazwa produktuActi 9 ID KProdukt lub typ komponentuWyłącznik różnicowoprądowy (RCCB)Skrócona nazwa urządzeniaID KDopis biegunów4PPołożenie neutralneLEFT[In]Prąd znamionowy40 ANPodłączenie do sieciPrąd znamionowy (AC)Czułość zwarcia doziemnego300 mAOpóźnienie czasowe zabezpieczenia ziemnozwarciowegoKlasa zabezpieczenia ziemnozwarciowegoTyp AEtykieta jakościVDE

Dodatkowe funkcje

Położenie urządzenia w systemieObwód wychodzącyCzęstotliwość sieci50/60 Hz[Ue] Znamionowe napięcie robocze380...415 V prądu przemiennego (AC) 50 HzTechnologia wyzwalania prądem różnicowymNiezależna od napięciaNominalny potencjał zwarciowy i zadziałania.Idm 500 A
Im 500 ANominalny potencjał zwarciowy i zadziałaniaKapGL63: Inc 4,5 kA
K60: Inc 6 kANNapięcie znamionowe [Ui]440 V prądu przemiennego (AC) 50 HzNapięcie znamionowe udarowe [Uimp]4 kVInformacje o położeniu stykówNOBrodzaj przyciskuWyłącznikPrzełącznikWariant montażuZatrzaskWariant montażuSiatka DIN: 9mm8Wysokość81 mmSzerokość72 mmGłębokość68 mmKolor białyŻywotność mechaniczna5000 cykliŻywotność elektrycznaAC-1: 2000 cykliPrzyłącza - zaciskiPodwójne przyłącze górne lub dolne1...35 mm² Stałe
Podwójne przyłącze górne lub dolne1...25 mm² ElastyczneDługość odizolowania przewodów14 mm dla przyłącza górnego lub dolnegoMoment dokręcania3,5 N.m od góry lub od dołu

Środowisko pracy

NormyEN/IEC 61008-1Klasa ochrony IPIP20 zgodna z IEC 60529
IP40 (obudowa modułowa) zgodna z IEC 60529Stopień zanieczyszczenia2Kompatybilność elektromagnetyczna8/20 µs odporność na zakłócenia impulsowe, 200 A zgodna z EN/IEC 61008-1Temperatura otoczenia pracy-25...40 °CTemperatura otoczenia przechowywania-30...70 °C

Zakres zrównoważonego rozwoju

Status oferty produkt zrównoważonyProdukt Green PremiumREACh RegulacjaREACh DeklaracjaEU Dyrektywa Bez rtęciTakInformacja o wyłączeniach RoHSTakDeklaracja RoHS dla ChinDeklaracja RoHS dla Chin
Produkt nie podlega dyrektywie RoHS dla Chin. Deklaracja substancji w celach informacyjnych.Deklaracja środowiskowa produktuProfil środowiskowy produktuDźwięczność danych profiliNie są wymagane żadne specjalne procedury recyklinguProdukt należy utylizować zgodnie z przepisami Unii Europejskiej dotyczącymi odpadów i nie wolno go wyrzucać razem ze zwykłymi odpadami.

Schneider A9Z04440

Opis:

Wyłącznik różnicowoprądowy Acti 9 ID K, 4-biegunowy, prąd znamionowy 40A

Dane techniczne:

• Czułość zwarcia doziemnego 300mA
• Klasa ochrony ziemnozwarciowej typu A
• Napięcie robocze (Ue) 400V AC
• Napięcie izolacji (Ui) 440V AC
• Zdolność załączania i wyłączania (Im/Idm) 500A
• Zapewnia dodatkową ochronę w przypadku kontaktu bezpośredniego (? 30mA) - w przypadku kontaktu pośredniego (np. błędy izolacji, 300mA)
• Przełączanie i rozłączanie obwodów
• Działanie zatrzaskowe dla niskiego zużycia styków
• Przycisk testowy do regularnego testowania funkcji
• Duży obszar do oznaczania obwodów
• Podłączenie w kierunku downstream poprzez szynę Biconnect
• Podłączenie w kierunku góra/dół poprzez zaciski tunelowe
• Technologia wyzwalacza - termomagnetyczna
• Możliwość połączenia z serią Multi 9
• Instalacja dodatkowego wyposażenia elektrycznego nie jest możliwa
• Kolor RAL 9003
• Wyłącznik różnicowoprądowy ID K spełnia następujące normy - IEC/EN 61008-1 i VDE 0664

Model:A9Z04440

Producent:Schneider Electric

nowy i nie - pudełko otwarte

Zakres dostawy: 1 x Schneider Electric A9Z04440 Fi wyłącznik różnicowoprądowy IDK, 4-biegunowy 40A 300mA typ A - Produkt jak na zdjęciu
