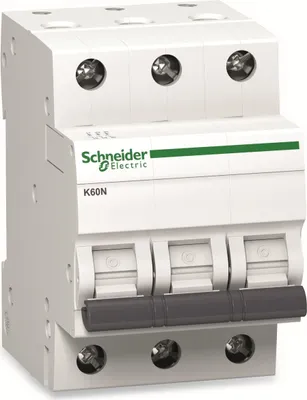

Schneider Electric A9K02316, Miniaturowy wyłącznik, Typu C, 6000 A, IP20

Wyłączniki nadprądowe z serii K60 przeznaczone są do instalowania głównie w budownictwie mieszkaniowym oraz małych obiektach komercyjnych. Każdy wyłącznik nadprądowy z serii K60 zapewnia zabezpieczenie zwarciowe obwodu oraz zabezpieczenie przeciążeniowe obwodu. Wyłączniki nadprądowe K60 to łatwy montaż w rozdzielnicy. Wszystkie aparaty z serii K60 są wzajemnie dopasowane kształtem, wyglądem oraz standardem połączenia.

Bezpiecznik posiada podwójne zaciski karbowane od dołu (szyna + przewód). Karbowane zaciski zwiększają siłę docisku dając pewność podłączenia.

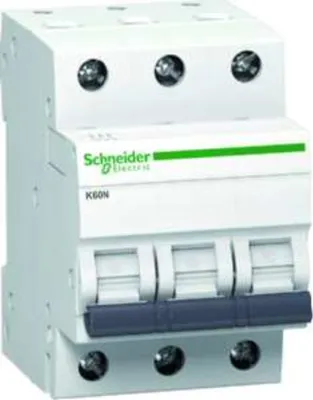

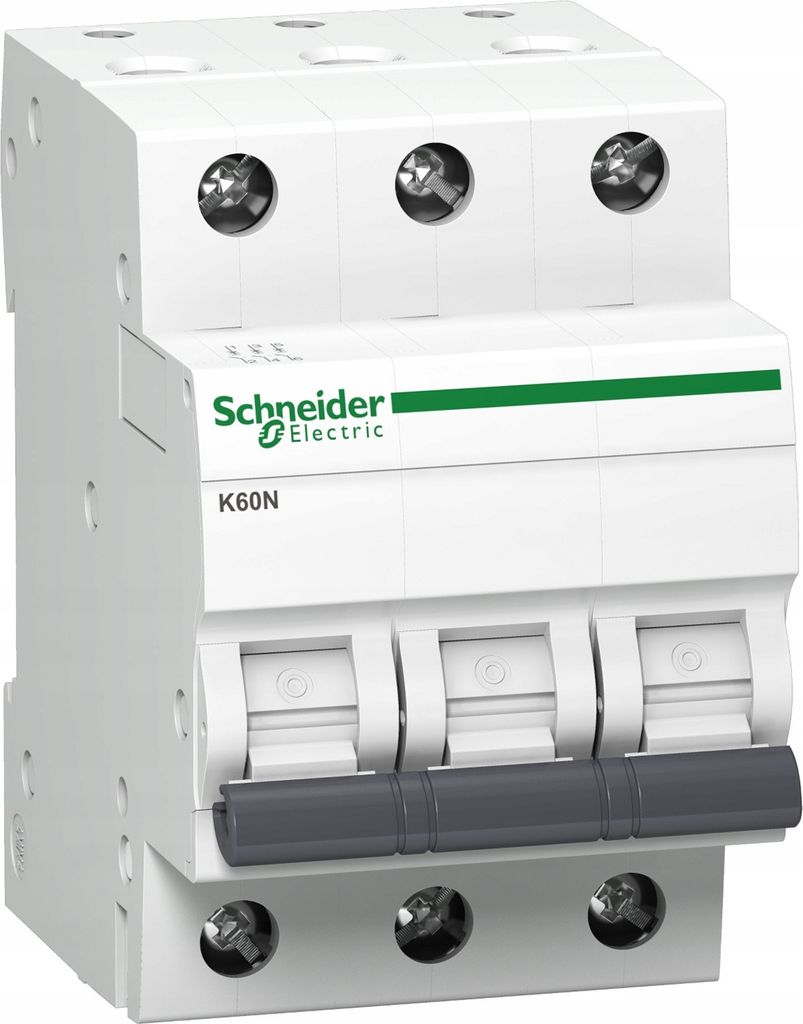

Miniaturowy wyłącznik automatyczny K60N-C16-3 C 16A 3-biegunowy Schneider A9K02316

Podstawowe cechy:

• Zastosowanie urządzenia: Dystrybucja
• Seria produktów: Acti 9
• Nazwa produktu: Acti 9 K60
• Model produktu lub komponentu: Miniaturowy wyłącznik automatyczny
• Skrót nazwy urządzenia: K60N
• Opis biegunów: 3P
• Liczba chronionych biegunów: 3
• [Prąd znamionowy: 16 A
• Podłączenie do sieci: Prąd przemienny (AC)
• Technologia wyzwalacza: termomagnetyczna
• Charakterystyka: C
• Zdolność wyłączania: 6000 A Icn zgodnie z normą EN/IEC 60898-1 - 400 V prądu przemiennego (AC) 50/60 Hz
• Kategoria użytkowania: Kategoria A zgodna z IEC 60947-2
• Przydatność do izolacji: tak, zgodny z normą EN/IEC 60898-1
• Normy: EN/IEC 60898-1
• Certyfikaty produktu: OVE, VDE
• Odniesienie do pozycji styku: NIE
• Typ aktywacji: Dźwignia
• Sygnalizacja lokalna: Bez
• Wariant montażu: Zamocowany
• Wariant montażu: szyna DIN
• Kompatybilność: Spodnia, dwufunkcyjna listwa zaciskowa
• Siatka: 9mm: 6

Wymiar:

• Wysokość: 81 mm
• Szerokość: 54 mm
• Głębokość: 70 mm

Schneider A9K02316

Natężenie znamionowe:

16 A

Napięcie znamionowe:

230 V

Typ wyłącznika instalacyjnego:

Miniaturowy wyłącznik

Model:

Typu C

Wydajność przerywania:

6000 A

Liczba biegunów:

3

Stopień ochrony IP:

IP20

Stopień zanieczyszczenia:

2

Kolor produktu:

Biały

Certyfikaty:

IEC 60947-2, IEC 60898-1

Zakres temperatur (eksploatacja):

-25 - 70 °C

Zakres temperatur (przechowywanie):

-25 - 85 °C

Szerokość produktu:

54 mm

Głębokość produktu:

70 mm

Wysokość produktu:

81 mm

Waga produktu:

360 g

Certyfikaty zgodności:

RoHS

Schneider Electric A9K02316 Miniaturowy wyłącznik nadprądowy 16A, 3-biegunowy, charakterystyka C, 6kA

• Wyłącznik nadprądowy typu bezpiecznikowego
• Prąd znamionowy 16A
• Liczba biegunów 3
• Charakterystyka C
• Wytrzymałość zwarciowa 6kA
• Seria K60N
• Montaż DIN
• Przekrój dla połączeń kablowych 0,5...25mm2
• Wytrzymałość mechaniczna 20000 cykli

• 1x wyłącznik nadprądowy 16A / 3P / C
