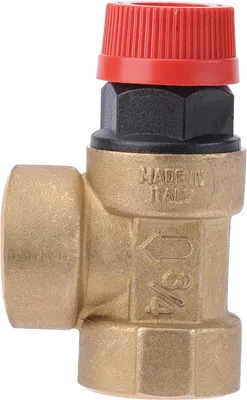

Membranowy zawór bezpieczeństwa 531 3/4 cala, 6 bar 3/4 cala, 6 bar

Instalacja

Zawór bezpieczeństwa powinien być zainstalowany pionowo z przyłączem wlotowym na dole, zgodnie z kierunkiem strzałki. W przypadku stosowania w połączeniu z podgrzewaczami wody należy przestrzegać normy DIN 1988. Zawór bezpieczeństwa musi być zainstalowany na wlocie zimnej wody do podgrzewacza wody. Jeśli to możliwe, należy go zainstalować wyżej niż górny punkt podgrzewacza wody, aby uniknąć konieczności opróżniania całego zbiornika podczas czyszczenia.

Przewód łączący zawór bezpieczeństwa z podgrzewaczem wody lub chronionym systemem nie może być odcinany. Nie wolno instalować żadnych sitek ani innych zwężeń. Rura wydmuchowa musi mieć taki sam rozmiar jak przekrój wylotu zaworu bezpieczeństwa, powinna mieć maksymalnie 2 zagięcia i nie może być dłuższa niż 2 metry. Jeśli z ważnych powodów wymagana jest większa liczba kolanek lub większa długość, cały przewód wydmuchowy musi być o jeden rozmiar nominalny większy. Więcej niż 3 kolana i długość większa niż 4 metry są niedozwolone. Rura wydmuchowa musi być ułożona ze spadkiem w dół. Jej wylot musi być swobodnie widoczny i ułożony w taki sposób, aby osoby nie były narażone na niebezpieczeństwo podczas odmulania. Wylot rury wydmuchowej musi kończyć się nad odpływem lub lejem spustowym wewnątrz budynku. Jeśli przewód wydmuchowy odprowadza wodę do przewodu odwadniającego z lejkiem, przewód odwadniający musi mieć co najmniej dwukrotnie większy przekrój niż wlot zaworu.

Uruchomienie

Prawidłowe działanie zaworu bezpieczeństwa musi zostać sprawdzone przez specjalistę podczas uruchamiania i co najmniej raz w roku. Jeśli z membranowego zaworu bezpieczeństwa stale kapie ciecz, jest to zwykle spowodowane zanieczyszczeniem

• für Brauchwasser.
• IG-IG-Anschlüsse.
• Ansprechdruck 20 %.
• Schließabweichung 20 %.
• Arbeitsmedien: Wasser.
• Temperaturbereich: 5–100 °C.
• Werkseinstellungen: 4 – 6 – 8 – 10 bar.

Szczegóły produktu:

• Membranowy zawór bezpieczeństwa do ciepłej wody użytkowej
• Przyłącza IG-IG 3/4" x 1"
• Ciśnienie nastawy 20
• Odchylenie zamknięcia 20
• Medium robocze: woda
• Zakres temperatur: 5-95 stopni C
• Ustawienia fabryczne: 4 - 6 - 8 - 10 barów

Zakres dostawy:

• Membranowy zawór bezpieczeństwa Caleffi 3/4 "x1, 6 bar 531560

Właściwości: Membranowy zawór bezpieczeństwa do podgrzewaczy wody wg DIN 4753, wykonany z mosiądzu CW617N, litera kodowa W. Przyłącze: Wlot ¾" Wylot 1" RZSV206
