Uchwyty na telewizor – Bezpieczeństwo i funkcjonalność w jednym

Telewizory można zamontować na ścianie ze względu na ich konstrukcję i niską wagę. Aby zapewnić bezpieczny montaż urządzenia, wymagany jest specjalny uchwyt ścienny do telewizora.

1. Modele uchwytów na TV

Uchwyty ścienne do telewizorów i monitorów różnią się przede wszystkim elastycznością. Różne modele są wyposażone w części ruchome, za pomocą których zamontowany ekran można obracać lub przechylać.

Poniżej przedstawiamy cechy tych praktycznych akcesoriów do telewizorów.

Ogólna charakterystyka uchwytów ściennych

Wykonane z metalu lub stali
Waga od dwóch do pięciu kilogramów w zależności od wielkości
Ograniczenia wagowe: nośność do 80 kg w zależności od modelu
Konstrukcja jednoramienna dla małych ekranów (przekątna ekranu do 40 cali)
Konstrukcja dwuramienna dla dużych ekranów (przekątna ekranu do 70 cali)

Jeśli nie można zamontować telewizora na ścianie ze względu na ograniczenia przestrzenne, takie jak nachylenie dachu, lub jeśli preferujesz wyjątkowy rodzaj mocowania, telewizor z płaskim ekranem można zamontować również na suficie. Takie uchwyty do TV można składać do 90 stopni i posiadają one indywidualną regulację wysokości.

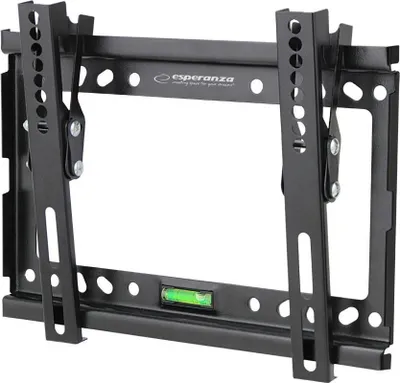

1.1 Przechylane uchwyty ścienne na telewizor

Te uchwyty do telewizorów można bezstopniowo przechylać w zakresie zwykle od -15 do +15 stopni. Modele te nie przewidują możliwości przechylania ekranu.

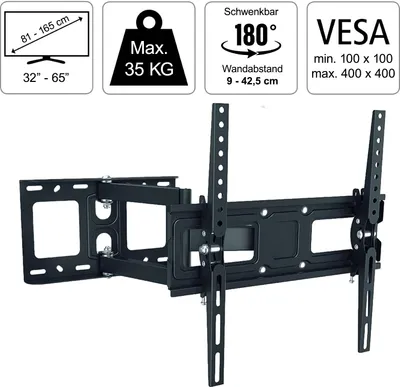

Uchwyt na telewizora Uchwyt ścienny z możliwością przechylania i ramieniem obrotowym.

Przechylany uchwyt ścienny do telewizora będzie wystarczający, jeśli ze względu na stałą pozycję siedzącą podczas oglądania TV kąt patrzenia na ekran jest zawsze taki sam. Możliwość przechylenia uchwytu służy do ewentualnej kompensacji różnicy wysokości między ekranem a osobą oglądającą TV.

Konstrukcje te składają się z poziomej poprzeczki, na której zamontowane są dwa oddzielne elementy przytrzymujące do zamocowania ekranu.

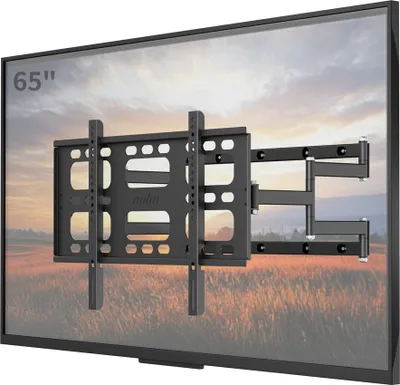

1.2 Obrotowe uchwyty ścienne do telewizora

Obrotowe uchwyty ścienne umożliwiają skierowanie ekranu w dowolną stronę na wysokości oczu. Służy do tego wysuwane mocowanie, które umożliwia dowolną regulację odległości telewizora od ściany.

Jeśli osoba oglądająca TV zmienia swoją pozycję podczas oglądania TV, na przykład przesiada się z sofy do stołu, potrzebny jest uchwyt z ramieniem obrotowym. Dzięki temu można bez problemu ustawić telewizor w wybranym kierunku.

Obrotowy uchwyt ścienny zapewnia więc dużą elastyczność w ustawianiu ekranu.

Telewizory zakrzywione wymagają specjalnych uchwytów obrotowych, w których kąt ramion montażowych można elastycznie dopasować do telewizorów o różnych krzywiznach.

1.3 Porównanie uchwytów ściennych na TV

W poniższej tabeli przedstawiamy bezpośrednie porównanie różnych rodzajów konstrukcji:

Przechylany uchwyt ścienny	Obrotowy uchwyt ścienny	W pełni elastyczny uchwyt ścienny
Bez ramion obrotowych	Wysuwane ramię obrotowe	Wysuwane ramiona obrotowe
Brak możliwości regulacji odległości od ściany	Do montażu telewizorów do 42 cali
i 30 kg	Dwa ramiona obrotowe zapewniają większą stabilność i wytrzymałość (maks. 70 cali i 80 kg)	Trudny dostęp do portów z tyłu urządzenia
Kompatybilnosć ze standardami VESA: 75 x 75 / 100 x 100 / 200 x 100 / 200 x 200 / 400 x 200 / 300 x 300 / 400 x 300 / 400 x 400	Kompatybilnosć ze standardami VESA: 75 x 75 / 100 x 100 / 200 x 100 / 200 x 200	Kompatybilnosć ze standardami VESA: 75 x 75 / 100 x 100 / 200 x 100 / 200 x 200 / 400 x 200 / 300 x 300 / 400 x 300 / 400 x 400 / 600 x 200 / 600 x 400

Wszystkie uchwyty ścienne do telewizorów są zazwyczaj dostarczane z odpowiednimi śrubami i kołkami, które zapewniają wysoką stabilność montażu. Jeśli chcesz użyć własnych śrub, zwróć uwagę na klasę wytrzymałości 8.8. Więcej informacji na ten temat znajdziesz w rozdziale 3.2.

2. Wymiary VESA dla standardowych opcji montażu

VESA (Video Electronics Standards Association) to stowarzyszenie zrzeszające setki firm, które wyznaczają wspólne standardy w branży elektronicznej. Na przykład standardy transmisji wideo oraz standardy montażu płaskich ekranów.

Wykres VESA Jeżeli odległość otworów pod śruby wynosi 300 mm wysokości i 200 mm szerokości, odpowiada to wymiarowi VESA 300 x 200 mm.

Wymiar VESA określa odległość względem siebie otworów pod śruby, które są umieszczone z tyłu ekranu. Otwory te umożliwiają montaż ekranu na odpowiednich uchwytach.

Poniżej przedstawiamy przegląd wszystkich wymiarów VESA:
VESA 75 x 75 mm	VESA 200 x 200 mm	VESA 400 x 200 mm	VESA 600 x 200 mm
VESA 100 x 100 mm	VESA 300 x 200 mm	VESA 400 x 300 mm	VESA 600 x 400 mm
VESA 200 x 100 mm	VESA 300 x 300 mm	VESA 400 x 400 mm	VESA 800 x 400 mm

Jeśli zdarzy się, że wybrany uchwyt co prawda jest w stanie utrzymać ciężar telewizora, jednak wymiary VESA nie zgadzają się, można użyć tak zwanych adapterów VESA. Za pomocą płytek adapterów możesz zamontować telewizor na dowolnym uchwycie TV.

Szablon Adaptery VESA posiadają odpowiednie otwory, które zapewniają kompatybilność ze wszystkimi wymiarami VESA.

3. Montaż uchwytu ściennego

Aby prawidłowo zamontować uchwyt ścienny, uwzględnij wcześniej kilka istotnych czynników.

Do celów wywiercenia otworów dostawa obejmuje zwykle tak zwane szablony wiercenia, za pomocą których można łatwo wyznaczyć odpowiednie odległości w centymetrach między wierconymi otworami.

Szablon montażu uchwytu ściennego do TV Samodzielnie wykonany szablon jest łatwy do wykonania i skuteczny w użyciu.

Możesz również samodzielnie wykonać szablon z kawałka kartonu lub papieru pergaminowego. W tym celu przyłóż karton lub papier z tyłu urządzenia i zaznacz na nim otwory. Następnie przenieś odległości między otworami na ścianę.

3.1. Konstrukcja ściany

Materiał, z którego wykonana jest ściana, jest podstawowym elementem determinującym wybór sposobu montażu uchwytu do telewizora i kołków, których należy użyć w celu zapewnienia stabilnego mocowania. Na przykład betonowa ściana wymaga innego sposobu montażu niż ściana z kamienia wapiennego lub z płyty g-k.

Ponadto materiał, z którego wykonana jest ściana, decyduje również o sposobie wiercenia. Oprócz tego upewnij się, że śruby mają również odpowiednio wysoką wytrzymałość, aby wytrzymać ciężar uchwytu ściennego włącznie z telewizorem.

3.2 Potrzebne narzędzia

Do przeprowadzenia montażu potrzebne będą następujące narzędzia:

Wiertarka
Śruby  (zwykle są dołączone)
Kołki
Poziomica

Poniżej przedstawiamy krótki przegląd ułatwiający dobranie odpowiednich kołków, śrub i wiertarek do montażu.

Kołki

Kołki uniwersalne

Beton
Cegła pełna

Kołki rozprężne

Kołki rozprężne

Beton
Cegła pełna
Pustak
Beton porowaty
Płyty gipsowe

Kołki szczelinowe

Kołki szczelinowe

Płyty gipsowe
Płyta gipsowa
Płyta gipsowo-kartonowa
Beton porowaty
Pustak

Śruby

Oprócz odpowiedniej średnicy śrub zwróć również uwagę na klasę wytrzymałości! Śruby powinny posiadać klasę wytrzymałości 8.8, aby nie pękły. Ponieważ klasa wytrzymałości 8.8 ma ponadprzeciętną jakość, zazwyczaj takie śruby można kupić wyłącznie w sklepach branżowych.

Klasa wytrzymałości śruby Klasa wytrzymałości jest zwykle podana na łbie każdej śruby.

Otwór gwintowy – w zależności od wiertarki – ma zwykle wymiary M5, M6 lub M8.

Wiertarka

W zależności od materiału, z którego wykonana jest ściana, do wiercenia otworów można użyć wiertarki obrotowej bez udaru, wiertarki udarowej lub młotowiertarki, aby uzyskać najlepsze efekty.

	Wiertarka obrotowa	Wiertarka udarowa	Młotowiertarka
Material	Beton porowaty	Mur szczelinowy	amień naturalny
	Pustak	Cegła pełna	Beton
	Mur szczelinowy	Cegła pełna wapienno-piaskowa

4. Zarządzanie kablami

Jeśli chcesz podłączyć do telewizora dodatkowe urządzenia, na przykład odtwarzacz Blu-ray, konsolę do gier, odbiornik i głośniki, musisz liczyć się z nieprzejrzystym i nieelastycznym nagromadzeniem kabli.

Za pomocą kanału kablowego wykonanego z tworzywa sztucznego lub aluminium możesz uporządkować wszystkie kable i schować je za osłoną.

Alternatywą dla kanału kablowego jest wąż kablowy, jednak w porównaniu z kanałem kablowym wygląda dość nieatrakcyjnie. Dlatego też wąż kablowy nadaje się zwłaszcza do łączenia kabli w ukrytych miejscach, gdzie kable nie leżą na widoku.

Kanał kablowy umożliwia proste i skuteczne przechowywanie kabli.	Wąż kablowy też służy do przechowywania kabli, ale w porównaniu z kanałem kablowym wygląda nieatrakcyjnie.

5. Często zadawane pytania

Na co zwrócić uwagę przy wyborze uchwytu na telewizor?

Pamiętaj, że na rynku dostępne są przechylane i obrotowe uchwyty ścienne na telewizor. Uchwyty są zazwyczaj wyposażone w oba mechanizmy regulacji ustawienia. Oprócz tego ważne jest, aby ciężar montowanego telewizora nie przekraczał maksymalnego obciążenia uchwytu ściennego. Musisz też zwrócić uwagę na to, aby wymiary VESA Twojego telewizora były zgodne z wymiarami uchwytu. Chodzi tutaj o odległości między otworami montażowymi.
**Jaki jest maksymalny rozmiar telewizora, który można powiesić? **

Uchwyty ścienne są zwykle przewidziane do montażu telewizorów do 70 cali i 80 kilogramów. Uchwyt musi być jednak przystosowany do takiego obciążenia. Dlatego kupując uchwyty ścienne, pamiętaj, że muszą być one kompatybilne z wymiarami i wagą Twojego telewizora.
Na co należy zwróć uwagę przy montażu uchwytu ściennego?

W zależności od konstrukcji ściany będziesz potrzebować specjalnych kołków do zamocowania uchwytu do TV. Oprócz tego używane do tego śruby muszą mieć ponadprzeciętną wytrzymałość (klasa wytrzymałości 8.8), aby nie pękły pod obciążeniem. Zazwyczaj odpowiednie kołki i śruby są dostarczane razem z uchwytem ściennym.
