Uszczelka przymykowa Aluprof 120454 czarna 1 m do okien aluminiowych

Uszczelka przymykowa Aluprof 120454 MB-45 MB-60 MB-70 czarna 1 m

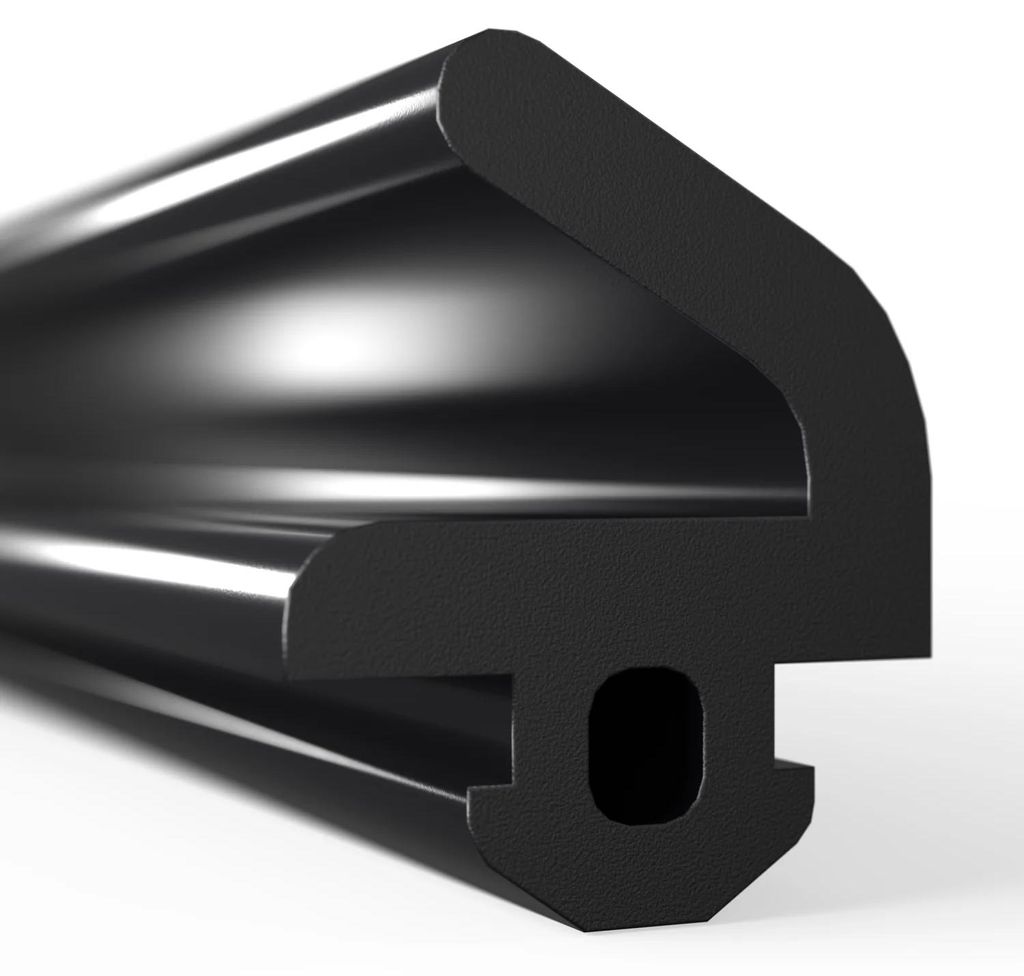

Uszczelka przymykowa Aluprof 120454 to profil z litego EPDM montowany bez klasycznego rowka: domek z zatrzaskiem wciska się na piórko profilu aluminiowego, a elastyczne ramię o grubości 1,5 mm przylega do skrzydła i uszczelnia przymyk.

Komora zatrzasku 1,4 × 1,7 mm obejmuje piórko, a zadziory domku (szerokość 4,0 mm, zwężenie 3,0 mm) trzymają profil na całej długości bez kleju. Ponad lico rowka wystaje 6,5 mm gumy roboczej — tyle przestrzeni uszczelka jest w stanie domknąć przy zamkniętym skrzydle.

Najważniejsze zalety

• montaż klipsowany — zatrzask wciska się na piórko profilu, bez rowka i bez klejenia na długości
• lity EPDM — odporny na ozon, promieniowanie UV i starzenie
• ramię dociskowe 1,5 mm — elastycznie przylega do skrzydła i wraca do kształtu po każdym otwarciu
• domek z zadziorami (4,0 mm, zwężenie 3,0 mm) i komorą 1,4 × 1,7 mm — pewnie trzyma się piórka
• stosowana m.in. w drzwiach przesuwnych HS z okuciem Roto Patio (m.in. systemy MB-45, MB-60, MB-70)
• sprzedaż na metry — docinamy z nawoju pod wymiar, w jednym kawałku

Specyfikacja techniczna

• Numer katalogowy Aluprof: 120454
• Typ uszczelki: przymykowa, klipsowana (na piórko profilu)
• Materiał: EPDM lity (kauczuk etylenowo-propylenowy)
• Kolor: czarny (RAL 9005)
• Wymiary przekroju (szer. × wys.): 7,5 × 9,3 mm
• Wysokość efektywna (ponad lico rowka): 6,5 mm
• Domek (zatrzask) — wysokość: 2,7 mm
• Domek — szerokość max / w zwężeniu: 4,0 / 3,0 mm
• Komora zatrzasku: 1,4 × 1,7 mm
• Grubość ramienia dociskowego: 1,5 mm
• Pole przekroju materiału: 28,2 mm²
• Masa orientacyjna: ok. 0,032 kg/m
• Systemy: m.in. Aluprof MB-45, MB-60, MB-70
• Jednostka sprzedaży: 1 szt. = 1 metr bieżący, w jednym kawałku
• Opakowanie producenta: nawój 400 m
• Źródło wymiarów: przekrój 1:1 z katalogu Aluprof MB-45 (plansza 05-1-01.00), zdjęty z geometrii wektorowej

Zastosowanie

Uszczelka 120454 uszczelnia przymyk skrzydła w oknach i drzwiach aluminiowych, m.in. w systemach Aluprof MB-45, MB-60 i MB-70. W dokumentacji MB-60 występuje w drzwiach przesuwnych HS z okuciem Roto Patio 100S/160S, gdzie zakłada się ją na piórko profilu i domyka przymyk wokół okucia.

Przed zamówieniem sprawdź piórko, na które wejdzie zatrzask: komora ma 1,4 × 1,7 mm, a zwężenie domku 3,0 mm. Najlepiej porównać krótki odcinek starej uszczelki z rysunkiem technicznym z karty produktu.

Wskazówki montażowe

1. • Oczyść piórko profilu z kurzu i tłuszczu; powierzchnia musi być sucha.
2. Przycinaj odcinki z zapasem 1% długości — EPDM po ułożeniu nieznacznie się skraca.
3. Montuj uszczelkę spęczoną, nie naciągniętą — naciągnięta cofnie się przy końcach i zostawi szczelinę.
4. Zatrzask wciskaj na piórko równomiernie, od środka odcinka ku końcom, palcem lub rolką montażową — nie ostrym narzędziem.
5. Styki i narożniki sklej klejem do uszczelek EPDM (Aluprof 13364617) w temperaturze około 20 ±5 °C i nie ruszaj skrzydła do związania kleju.

Pozostałe warianty

W tej samej rodzinie uszczelek Aluprof dostępne są: przymykowa 120523 (koekstruzja, osadzana w rowku), centralne 120513 i 120522 oraz przyszybowe 120540 / 120541 / 120542 dobierane do grubości pakietu szybowego.

Zawartość opakowania

1 metr bieżący uszczelki przymykowej Aluprof 120454, kolor czarny. 1 szt. = 1 metr — tniemy z nawoju pod wymiar zamówienia, zawsze w jednym kawałku: np. 5 szt. = jeden odcinek 5 m. Informacyjnie: producent pakuje ten profil w nawoje po 400 m.
