Zagęszczarka płytowa gruntu SCHWARTZMANN ubijak ZG170HD 160 kg 37 000 N LONCIN 16 KM

Zagęszczarka płytowa gruntu SCHWARTZMANN ubijak ZG170HD 160 kg 37 000 N z silnikiem LONCIN G420F o mocy 16,00 KM

Renomowana marka SCHWARTZMANN

Silnik: LONCIN 16,00 KM z czujnikiem poziomu oleju

Siła zagęszczania: 37 kN

Bezawaryjne japońskie łożyska 6309 z luzem C3

Markowy silnik LONCIN G420F

Najmocniejsza zagęszczarka 170 kg na rynku

Samoczyszcząca duża płyta o grubości 18 mm

Silnik spełnia normy

Schwartzmann to producent, który stawia na bezkompromisową jakość i wytrzymałość swoich urządzeń. Marka ta zyskała uznanie wśród fachowców dzięki dostarczaniu sprzętu budowlanego, który łączy w sobie zaawansowaną technologię z intuicyjną obsługą.

Wybierając Schwartzmann, decydujesz się na solidność potwierdzoną przez tysiące zadowolonych użytkowników, którzy cenią sobie niezawodność w najcięższych zadaniach.

DANE TECHNICZNE

• Model: SCH-ZG170HD
• Producent: SCHWARTZMANN
• Silnik: LONCIN G420F spalinowy 420 CC czterosuwowy OHV
• Moc silnika: 16 KM
• Pojemność silnika: 420 cm³
• Rozruch: ręczny linkowy
• Zalecany olej silnikowy: 10W30, 10W40, 15W30, 15W40
• Rodzaj paliwa: benzyna bezołowiowa
• Pojemność zbiornika paliwa: 6,5 l
• Płyta wibracyjna: tłoczona z jednego kawałka stali o grubości 18mm
• Wymiary płyty: długość - 60 cm x szerokość: 48,0 cm
• Wibroizolatory: ustawione pod kątem 45 stopni / redukcja drgań na rączce mniejsza o 50%
• Siła odśrodkowa: 37 000 N (najmocniejsza na rynku)
• Siła zagęszczania: 3 700 kg
• Maksymalny posuw: 30 m/min
• Uderzenia na minutę: 5 500 vpm
• Głębokość zagęszczania: 43 cm
• Dopuszczalne nachylenie silnika: 20 stopni
• Poziom wibracji: 16,25 m/s²
• Emisja hałasu LWA: 105 dB(A)
• Stalowa rama zabezpieczająca: TAK ze specjalnym uchwytem na hak do podnoszenia
• Stalowa obudowa napędu: TAK przykręcana do korpusu maszyny
• Waga urządzenia: 160 kg

UWAGA: nasza wzbudnica fabrycznie zalana jest olejem przekładniowym 5W30 w ilości 80 ml. Nie wymaga ona żadnego zalewania przy uruchomieniu. Zaleca się wymianę oleju we wzbudnicy zgodnie z instrukcją użytkowania.

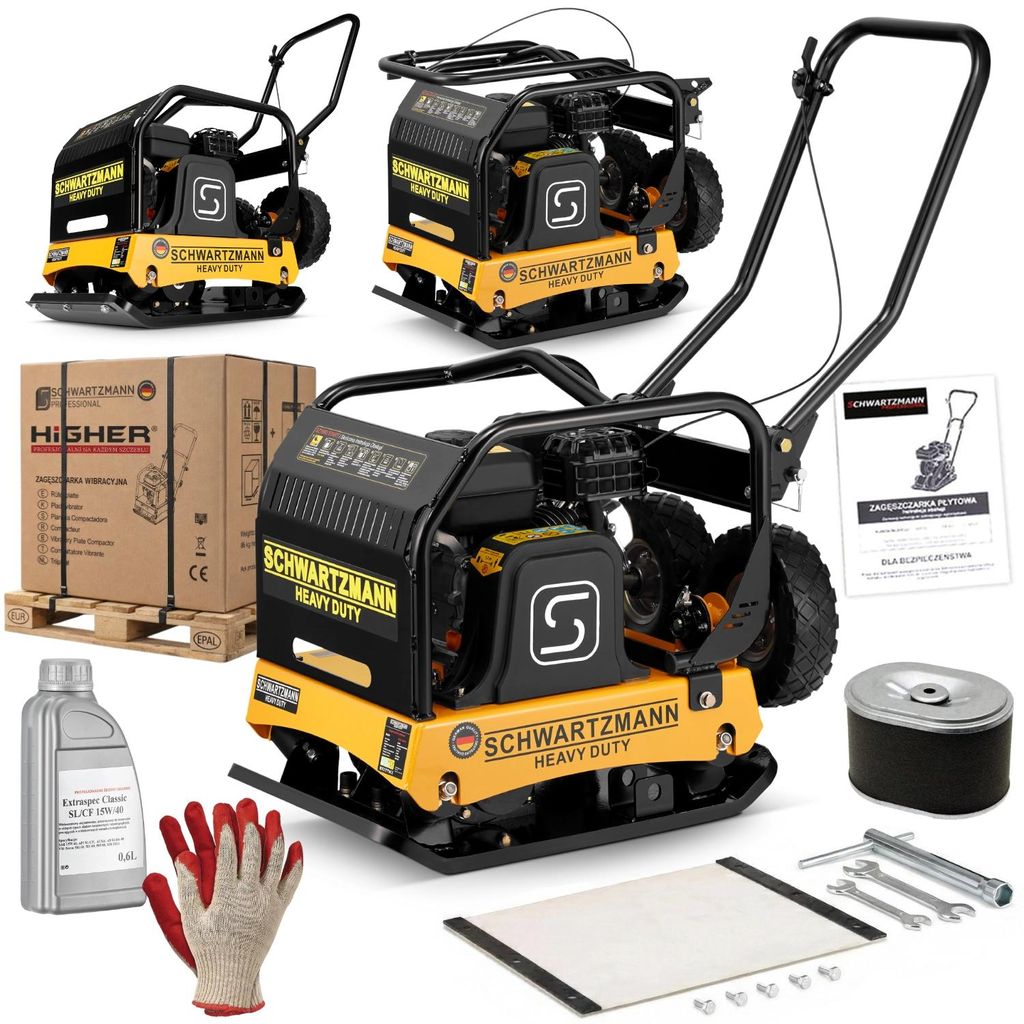

ZAWARTOŚĆ ZESTAWU

️ dodatkowy filtr powietrza

️ olej silnikowy 15W/40 o pojemności 0,6 L

️ rękawice ochronne powlekane gumą

️ Zagęszczarka SCHWARTZMANN ZG170HD

️ Koła transportowe

️ Elastomer ochronny (mata silikonowa)

️ Śruby i listwy mocujące do maty

️ Zestaw kluczy do obsługi urządzenia (2x klucz płasko oczkowy + klucz do świec)

️ Wzbudnica z fabrycznie zalanym olejem przekładniowym

️ Instrukcja użytkowania

CHARAKTERYSTYKA

Pancerna płyta robocza o grubości 18 mm – wykonana z jednego, potężnego arkusza tłoczonej stali wysokogatunkowej, co eliminuje słabe punkty w postaci spawów i łączeń. Specjalna, samooczyszczająca konstrukcja płyty zapobiega gromadzeniu się urobku, co przekłada się na zawsze gładką i precyzyjnie zagęszczoną powierzchnię.

Topowy silnik Loncin G420F V) – niezawodna jednostka o pojemności 420 cm³ i mocy 16 KM. Słynie z wzorowej kultury pracy, niskiego apetytu na paliwo oraz wyjątkowo lekkiego rozruchu linkowego, który nie zawodzi nawet po długim przestoju.

Najpotężniejsza siła uderzenia w klasie 160 kg – mechanizm wibracyjny generuje aż 37 000 N siły odśrodkowej. Pozwala to na skuteczne i trwałe zagęszczanie gruntu do głębokości 43 cm, co stawia ten model na pozycji lidera wydajności w swojej kategorii wagowej.

Innowacyjna redukcja drgań (system 45°) – zastosowanie zaawansowanych wibroizolatorów ustawionych pod kątem 45 stopni pozwoliło zredukować wibracje przenoszone na dłonie operatora o 50%. To realna ochrona stawów i komfort, który docenisz po całym dniu pracy.

Bezawaryjne japońskie łożyska 6309 (C3) – sercem wzbudnicy są legendarne łożyska o podwyższonym luzie C3, które gwarantują najdłuższą żywotność przy ekstremalnych obciążeniach. Dzięki nim zagęszczarka pracuje płynnie, bez niepokojących luzów i z wysoką kulturą pracy nawet przy intensywnym, profesjonalnym użytkowaniu.

Wielofunkcyjna stalowa rama ochronna – solidna klatka nie tylko zabezpiecza osprzęt silnika przed uderzeniami, ale posiada też centralny, wzmocniony uchwyt na hak. Umożliwia to szybki i bezpieczny transport maszyny za pomocą dźwigu lub koparki.

Wzbudnica gotowa do pracy – mechanizm wibracyjny jest fabrycznie zalany olejem przekładniowym 5W30. Oznacza to, że po wyjęciu z pudełka nie musisz martwić się o smarowanie kluczowych podzespołów napędowych – oszczędzasz czas i masz pewność ochrony od pierwszej sekundy.

System czystego serwisu (wąż spustowy) – wyposażenie maszyny w dedykowany, elastyczny wąż spustowy oleju pozwala na przeprowadzenie wymiany płynów eksploatacyjnych bez brudzenia obudowy i płyty. To czystość pracy i łatwiejsza konserwacja silnika.

Kompletny ekosystem akcesoriów w zestawie – nie dokupujesz nic osobno. W pudełku znajdziesz przezroczysty elastomer silikonowy (bezpieczny dla jasnej kostki), stalowe listwy mocujące, dodatkowy filtr powietrza, pełen zestaw kluczy serwisowych, rękawice ochronne i olej silnikowy.

SCHEMAT BUDOWY

1️⃣ Płyta robocza (18 mm) – samoczyszcząca płyta tłoczona z jednego kawałka stali, gwarantująca brak pęknięć i maksymalną siłę dobicia gruntu.

2️⃣ Wibroizolatory 45° – specjalistyczne amortyzatory ustawione pod kątem, które redukują wibracje na rączce o 50%, chroniąc Twoje stawy.

3️⃣ Obudowa napędu – solidna stalowa osłona przykręcana do korpusu, chroniąca paski klinowe przed pyłem i uszkodzeniami mechanicznymi.

4️⃣ Przednia osłona ramy – stalowy element chroniący silnik przed uderzeniami mechanicznymi od przodu.

5️⃣ Silnik Loncin G420F – niezawodna jednostka o mocy 16 KM z czujnikiem poziomu oleju, spełniająca rygorystyczne normyV.

6️⃣ Rama z uchwytem na hak – pancerna klatka ochronna z centralnym punktem podnoszenia, umożliwiająca załadunek maszyny dźwigiem lub koparką.

7️⃣ Koła transportowe – zintegrowany, składany system jezdny, pozwalający na błyskawiczne przemieszczanie urządzenia przez jedną osobę.

8️⃣ Blokada rączki – system szybkiego składania uchwytu, dzięki któremu zagęszczarka zajmuje minimalną ilość miejsca podczas transportu w aucie.

9️⃣ Amortyzowana rękojeść – ergonomiczny uchwyt wyłożony miękkim materiałem, który w połączeniu z systemem izolatorów zapewnia najwyższy komfort pracy.

1️⃣0️⃣ Manetka gazu – intuicyjna dźwignia umieszczona bezpośrednio pod ręką, pozwalająca na płynną regulację obrotów i siły zagęszczania.

Zagęszczarka płytowa Schwartzmann SCH-ZG170HD – lider niezawodności na polskim rynku

Wybór odpowiedniego sprzętu budowlanego to decyzja, która rzutuje na tempo i jakość realizowanych inwestycji, dlatego zagęszczarka Schwartzmann SCH-ZG170KD od lat dominuje w rankingach sprzedaży. Urządzenie o masie netto 160 kg zostało zaprojektowane z myślą o najbardziej wymagających użytkownikach, oferując idealny balans między mobilnością a potężną siłą uderzenia.

Model ten cieszy się ogromnym zaufaniem zarówno wśród profesjonalnych firm brukarskich, jak i użytkowników domowych, co potwierdza fakt, że wybiera go ponad 70% klientów w tej kategorii sprzętowej.

To maszyna, która nie tylko wyznacza standardy wydajności, ale również doskonale trzyma swoją wartość na rynku wtórnym, co czyni ją bezpieczną i rentowną inwestycją na lata.

Legendarny silnik Loncin G420F 16 KM z inteligentnym czujnikiem poziomu oleju

Sercem tej maszyny jest sprawdzona, czterosuwowa jednostka spalinowa Loncin G420F o pojemności 420 cm³, która generuje realną moc 16 KM. Silniki marki Loncin są uznawane za światowy wzorzec niezawodności w branży maszyn budowlanych, oferując wysoką kulturę pracy oraz łatwy rozruch ręczny.

Kluczowym elementem chroniącym Twój kapitał jest zintegrowany czujnik poziomu oleju, który pełni rolę inteligentnego bezpiecznika. W sytuacji, gdy poziom środka smarnego spadnie poniżej bezpiecznej granicy, system automatycznie uniemożliwi uruchomienie silnika lub bezpiecznie go wyłączy podczas pracy.

Eliminuje  to ryzyko zatarcia jednostki napędowej, co mogłoby przełożyć się na wysokie ceny serwisu.

Praca w ekstremalnym zapyleniu dzięki dwustopniowej filtracji powietrza

Zagęszczanie gruntu nieodłącznie wiąże się z ogromnym zapyleniem, które jest największym wrogiem silników spalinowych, dlatego w modelu SCH-ZG170HD zastosowano zaawansowany silnik z serii G420F. W odróżnieniu od standardowych rozwiązań, ta jednostka posiada unikalny, dwustopniowy system filtracji powietrza.

Ten owalny filtr to „płuca” Twojego silnika. Zaprojektowany z myślą o najcięższych warunkach pracy – od zapylonych placów budowy po przydomowe ogrody – stanowi pierwszą linię obrony przed zanieczyszczeniami, które skracają życie maszyny.

Dlaczego ten model to najlepszy wybór?

• Dwuetapowa Filtracja (Hybrid Guard): Zewnętrzna warstwa z wysokiej jakości czarnej gąbki wyłapuje większe drobiny i pył, podczas gdy wewnętrzny wkład dba o mikrozanieczyszczenia. To podwójna bariera dla absolutnego bezpieczeństwa cylindra.

• Pancerne Wykończenie: Solidne, metalowe denka (górne i dolne) zapewniają sztywność konstrukcji. Filtr nie odkształca się pod wpływem podciśnienia, co gwarantuje 100% szczelności i eliminuje ryzyko „lewego powietrza”.

• Idealne Dopasowanie OEM: Zaprojektowany precyzyjnie pod specyfikację silnika Loncin G420F. Zapomnij o siłowaniu się z obudową – montaż jest błyskawiczny i intuicyjny.

• Oszczędność i Ekologia: Gąbkowy filtr wstępny jest zmywalny. Możesz go wyczyścić, nasączyć odpowiednim olejem i używać ponownie, co znacząco obniża koszty eksploatacji.

Konstrukcja zagęszczarki drastycznie zmniejsza awaryjność urządzenia w trudnych warunkach budowlanych.

Rekordowa siła zagęszczania 37 000 N i precyzyjne japońskie łożyska 6309

Moc uderzenia jest parametrem krytycznym dla jakości podłoża, dlatego Schwartzmann SCH-ZG170HD generuje potężną siłę odśrodkową wynoszącą aż 37 000 N. Tak imponujący wynik pozwala na skuteczne zagęszczanie różnych typów gruntu do głębokości nawet 43 cm, co jest niezbędne przy przygotowywaniu fundamentów czy parkingów.

Aby mechanizm wzbudnicy mógł bezawaryjnie przenosić tak wielkie obciążenia, zastosowano w nim najwyższej klasy japońskie łożyska 6309 z luzem C3. Gwarantują one płynną pracę przy wysokich częstotliwościach drgań oraz wyjątkową odporność na temperatury robocze.

Bezpośrednio przekłada się to na rekordową żywotność całego układu wibracyjnego.

Innowacyjny system wibroizolatorów pod kątem 45 stopni dla komfortu operatora

Długotrwała praca z ciężkim sprzętem wibracyjnym może być męcząca, dlatego inżynierowie Schwartzmann zastosowali system amortyzacji znany z najdroższych maszyn klasy premium. Cztery punktowe wibroizolatory zostały zamontowane względem płyty pod kątem 45 stopni, co tworzy strukturę skutecznie rozpraszającą drgania w dwóch płaszczyznach.

Dodatkowo, takie ustawienie amortyzatorów chroni konstrukcję ramy i połączenia śrubowe przed niszczącym wpływem drgań, wydłużając czas bezawaryjnej eksploatacji całej maszyny.

Największa samoczyszcząca płyta o grubości 18 mm tłoczona z jednego kawałka stali

Efektywność pracy zależy od powierzchni stopy roboczej, dlatego model ten wyposażono w jedną z największych płyt w tej klasie wagowej o wymiarach 60 x 48 cm. Została ona wytłoczona z jednego kawałka wysokogatunkowej stali o grubości aż 18 mm, co eliminuje słabe punkty w postaci spawów, które mogłyby pękać pod wpływem ekstremalnych obciążeń.

Płyta posiada specjalny profil ułatwiający samooczyszczanie podczas pracy, co zapobiega gromadzeniu się urobku i gwarantuje zawsze gładką powierzchnię zagęszczanego podłoża. Dzięki dużej masie własnej i optymalnemu wyważeniu, maszyna porusza się stabilnie z prędkością do 30 m/min.

Ten model nie wykazuje tendencji do niekontrolowanego podskakiwania nawet na bardzo twardym gruncie.

Pancerna rama chroniąca silnik ze specjalnym centralnym uchwytem na hak

Plac budowy to miejsce, gdzie sprzęt jest narażony na przypadkowe uszkodzenia mechaniczne, dlatego Schwartzmann SCH-ZG170HD posiada masywną ramę ochronną wykonaną z grubościennych rur stalowych.

Konstrukcja ta osłania silnik z każdej strony, a dodatkowa metalowa obudowa przykręcana do korpusu chroni wrażliwe podzespoły przed uderzeniami. Bardzo praktycznym rozwiązaniem jest specjalne centralne wygięcie górnej ramy, które służy jako zintegrowany uchwyt do podnoszenia.

Pozwala to na szybkie i bezpieczne zawieszenie maszyny na haku koparki czy dźwigu, co znacznie ułatwia transport urządzenia w głębokie wykopy lub na wyższe kondygnacje bez ryzyka uszkodzenia osprzętu silnika.

Profesjonalne brukowanie z bezbarwną matą silikonową i metalowym mocowaniem

Zagęszczarka Schwartzmann to narzędzie wszechstronne, które dzięki dołączonemu zestawowi akcesoriów doskonale sprawdza się przy wykańczaniu nawierzchni z kostki brukowej. W komplecie otrzymujesz gruby elastomer silikonowy, który w przeciwieństwie do tanich mat gumowych jest całkowicie bezbarwny i nie pozostawia na kostce żadnych ciemnych smug ani zabrudzeń.

Mata jest montowana za pomocą profesjonalnych listew dociskowych i śrub, co gwarantuje jej stabilność i zapobiega przesuwaniu się podczas dobijania kostki.

Dzięki swojej elastyczności, elastomer skutecznie amortyzuje uderzenia stalowej płyty, chroniąc krawędzie i powierzchnię kamieni przed pęknięciami czy ukruszeniem.

Mobilność bez wysiłku dzięki dużym kołom piankowym i systemowi szybkiego montażu

Mimo wagi przekraczającej 160 kg, transport zagęszczarki jest niezwykle prosty dzięki dołączonym kołom jezdnym o średnicy 25 cm. Zastosowanie wytrzymałej pianki eliminuje problem przebitych opon i zapewnia doskonałą amortyzację podczas jazdy po nierównym terenie.

System transportowy został zaprojektowany w sposób intuicyjny – montaż kół zajmuje tylko kilka sekund i nie wymaga użycia żadnych narzędzi, co pozwala jednemu operatorowi sprawnie przemieścić maszynę po placu budowy.

Rozwiązanie to, zaczerpnięte z najdroższych modeli rynkowych, sprawia, że logistyka na miejscu pracy przestaje być uciążliwym wyzwaniem fizycznym.

Podwójny napęd pasowy w odpornej na korozję obudowie kompozytowej

Za przeniesienie napędu z silnika na wzbudnicę odpowiadają dwa gładkie paski klinowe, które charakteryzują się dużą odpornością termiczną i właściwościami antystatycznymi. Zastosowanie układu dwupasowego gwarantuje znacznie lepszą stabilność pracy wibratora i mniejszy poślizg, co przekłada się na pełne wykorzystanie mocy silnika.

Cały układ napędowy został osłonięty szczelną obudową wykonaną z wytrzymałego kompozytu, która chroni paski przed kurzem, piaskiem i wilgocią. Gładka konstrukcja pasów sprawia, że zużywają się one znacznie wolniej niż popularne pasy ząbkowane.

W połączeniu z ochronną obudową drastycznie obniża to koszty eksploatacji i częstotliwość przeglądów serwisowych.

Intuicyjne sterowanie w rączce i składany uchwyt dla łatwej logistyki

Komfort obsługi zagęszczarki Schwartzmann podnosi ergonomicznie zaprojektowana rączka, na której umieszczono manetkę sterowania obrotami silnika. Dzięki lince w solidnym pancerzu, operator może płynnie regulować siłę zagęszczania i prędkość posuwu bez konieczności odrywania dłoni od uchwytu, co znacząco wpływa na bezpieczeństwo pracy.

Bardzo ważną cechą rączki jest jej funkcja składania, co w połączeniu ze składanym wspornikiem kół sprawia, że maszyna zajmuje minimalną ilość miejsca podczas przechowywania lub transportu w samochodzie dostawczym.

Solidna, stalowa konstrukcja uchwytu gwarantuje precyzyjne prowadzenie maszyny nawet w trudnych, nierównych warunkach terenowych.

Ekologia normyV i kompletny zestaw akcesoriów gotowy do pracy

Zagęszczarka SCH-ZG170HD to urządzenie nowoczesne, spełniające rygorystyczne normy emisji spalinV, co czyni ją przyjazną dla środowiska i pozwala na pracę w obszarach zurbanizowanych. Nowoczesna konstrukcja silnika Loncin zapewnia o 20% niższe spalanie w porównaniu do starszych jednostek.

Zbiornik o pojemności 6,5 litra pozwala na długą pracę bez częstych przerw na tankowanie. Wybierając ten model, otrzymujesz kompletny pakiet startowy: od oleju silnikowego, przez dodatkowy filtr powietrza i zestaw kluczy serwisowych, aż po rękawice ochronne.

Kupujesz sprzęt w pełni przygotowany do działania, z fabrycznie zalaną wzbudnicą, co pozwala na natychmiastowe przystąpienie do pracy tuż po rozpakowaniu urządzenia
