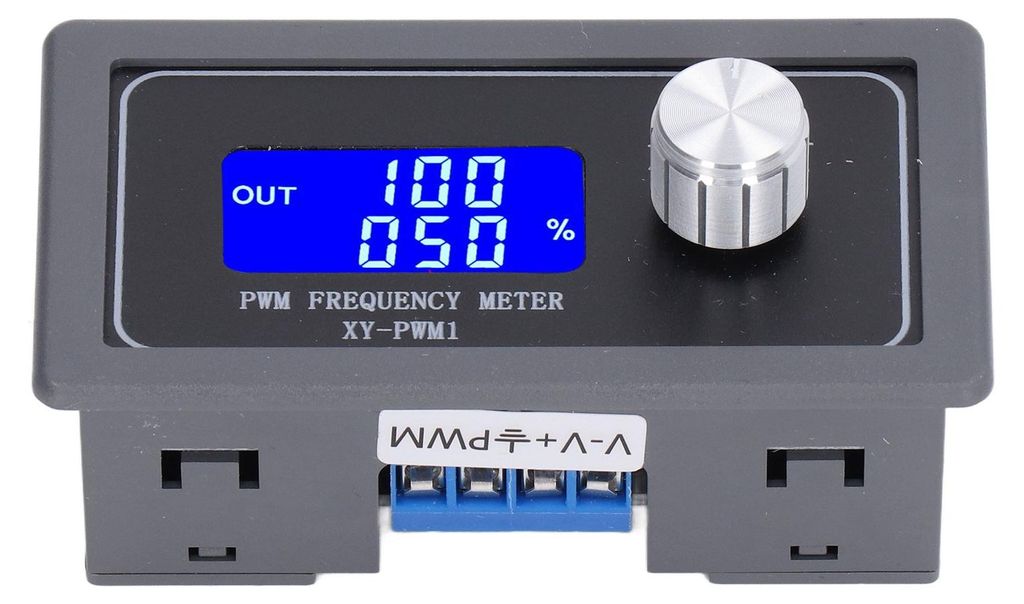

Generator częstotliwości, sygnał prostokątny PWM, wyświetlacz LCD impulsowy, z możliwością regulacji do napędu silnikowego

Cechy:

1. Doskonała kontrola: urządzenie to może generować prostokątny sygnał impulsowy, co umożliwia łatwe sterowanie sprzętem.
2. Tryby pracy: Zaprojektowana z myślą o trybie normalnym i trybie precyzyjnym, a te dwa tryby pracy mają różne częstotliwości robocze.
3. Wyraźny wyświetlacz: ekran LCD zapewnia wyraźne wyświetlanie danych, co znacznie ułatwia obsługę i regulację.
4. Szerokie zastosowanie: umożliwia szerokie zastosowanie w eksperymentach, napędach silnikowych, mikrokontrolerach, kontrolerach PWM i tak dalej, bardzo przydatne.
5. Łatwy w obsłudze: Posiada funkcję blokady, może automatycznie zapisywać wszystkie dane po ustawieniu oraz wiele innych funkcji.

Specyfikacja:

Typ elementu: generator częstotliwości
Materiał: PCB + ABS + LCD
Zastosowanie: generator sygnału prostokątnego
Model: xy-pwm1
Napięcie robocze: DC 3,3 V–30 V
Zakres częstotliwości: Tryb normalny: 1 Hz–150 kHz; tryb precyzyjny: 1 Hz–15 kHz.
Dokładność częstotliwości: 2% w każdym zakresie.
Obciążalność sygnału: Prąd wyjściowy wynosi około 5–30 mA.
Amplituda wyjściowa: Amplituda PWM odpowiada wartości napięcia wejściowego.
Temperatura pracy: -20 ℃ ~+70 ℃
Zakres częstotliwości w trybie normalnym: 1 Hz–150 kHz
Cykl pracy w trybie normalnym: od 00 do 100%
Cykl pracy w trybie normalnym (silnik krokowy): 1%
Zakres częstotliwości trybu precyzyjnego: 1 Hz – 15 kHz
Cykl trybu precyzyjnego: 00,0%
1. Jako generator sygnału prostokątnego do celów eksperymentalnych;
2. Jako generator sygnału prostokątnego napędzany silnikiem;
3. Jako regulowany generator impulsów dla mikrokontrolerów;
4. Jako generator impulsów steruje powiązanymi obwodami (PWM – ściemnianie, regulacja prędkości).

Sposób użycia:

Opis wyświetlacza częstotliwości: 1. Częstotliwość jest automatycznie podzielona na 4 zakresy i przełączniki. 2. XXX: Minimalna jednostka wynosi 1 Hz, a zakres wartości 1 Hz ~ 999 Hz. 3. X.xx: Minimalna jednostka wynosi 0,01 kHz, a zakres wartości 1,00 kHz ~ 9,99 kHz. 4. Xx.x: Minimalna jednostka wynosi 0,1 kHz; zakres wartości wynosi 10,0 kHz ~ 99,9 kHz. 5. X.x.x: Minimalna jednostka wynosi 1 kHz; zakres wartości wynosi 1 kHz ~ 150 kHz. 6. Na przykład wskazanie częstotliwości 100 oznacza 100 Hz; wskazanie 1,01 oznacza 1,01 kHz; wskazanie 54,1 oznacza 54,1 kHz; wskazanie 1,2,4 oznacza 124 kHz.

Lista elementów:

1 x generator częstotliwości

Uwaga:

Podczas użytkowania należy zwrócić uwagę na bezpieczeństwo elektryczne.
