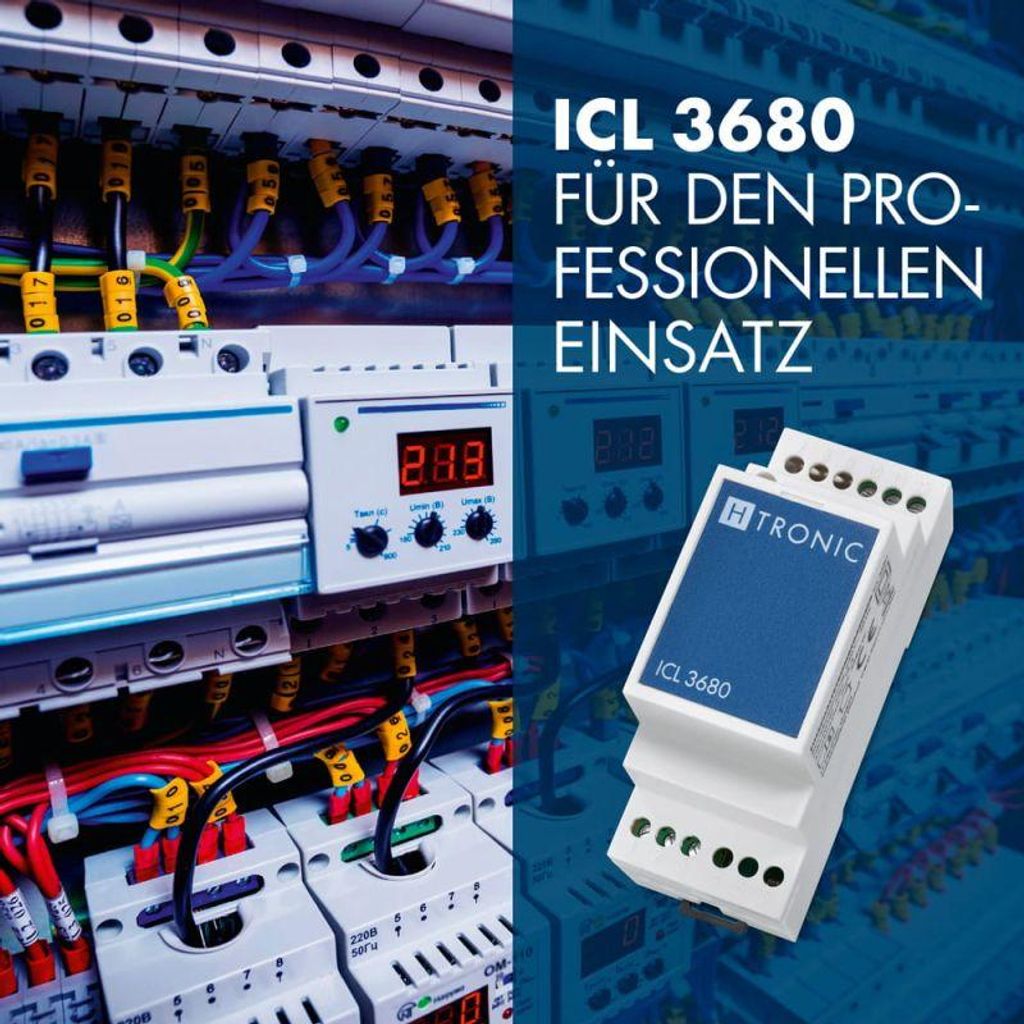

Ogranicznik prądu rozruchowego ICL 3680 (ogranicznik prądu rozruchowego, ogranicznik prądu, zabezpieczenie przepięciowe)

Funkcja:

Ogranicznik prądu rozruchowego ICL 3680 zapobiega niezamierzonemu zadziałaniu bezpiecznika podczas włączania obciążeń o dużej mocy (np. zasilaczy impulsowych). ICL 3680 redukuje szczytowe wartości obciążenia typowe dla urządzeń o wysokim zużyciu energii podczas ich włączania. Jest on instalowany w szafie sterowniczej (szyna DIN) przez wykwalifikowanego elektryka.

Uwaga:

Ogranicznik prądu rozruchowego nie obsługuje miękkiego startu ani łagodnego rozruchu. Podłączone obciążenie musi mieć stałe minimalne obciążenie 100 W.

Zakres dostawy:

Ogranicznik prądu rozruchowego ICL 3680
Instrukcja obsługi Niemiecki / Angielski

- Napięcie robocze: 230 V ~, 50 Hz
- Pobór mocy (w trybie gotowości): ok. 1 W
- Prąd znamionowy: maks. 16 A
- Moc znamionowa: maks. 3680 W
- Zaciski śrubowe Przekrój: maks. 2,5 mm²
- Typ szyny montażowej: TH35
- Klasa ochrony 2
- Odpowiedni do obwodów z zabezpieczeniem bezpiecznikowym 16 A
- Maks. Operacje przełączania na minutę: 10 (w zależności od obciążenia)
- Temperatura otoczenia: -10 °C do 50 °C
- Wymiary: 90 x 35 x 71 mm
- Stopień ochrony: IP20
