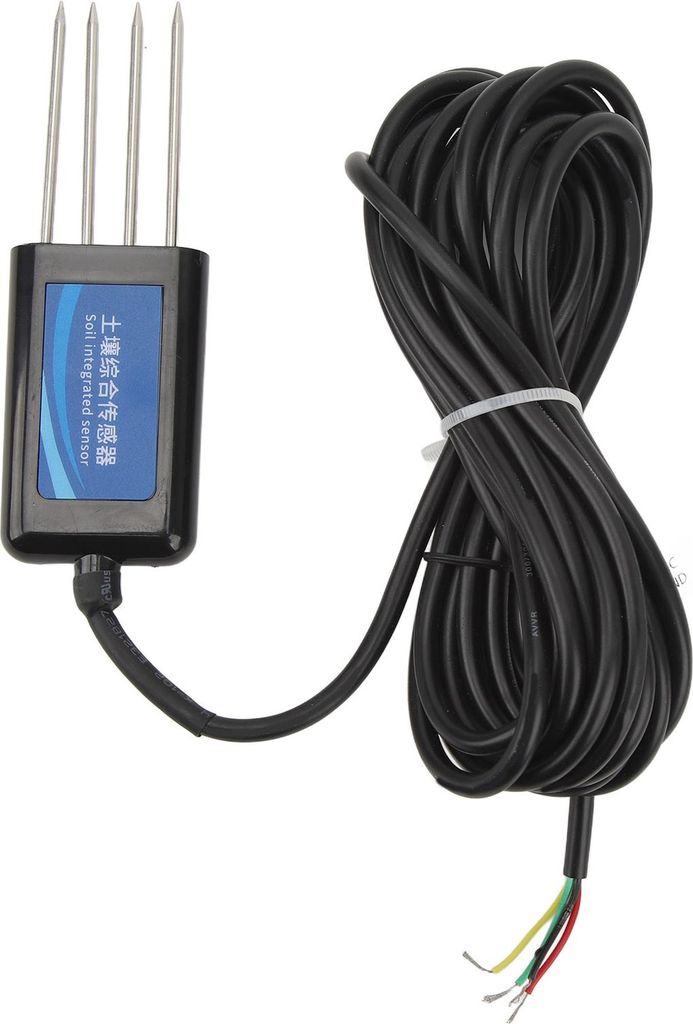

Czujnik pH gleby NPK sonda IP68 wodoodporny detektor azotu czujnik temperatury wilgotności monitor przewodności urządzenie pomiarowe DC 9-30 V

Właściwości:

1. Odporność na korozję: Wykorzystuje sondę ze stali nierdzewnej z nieelektrolityczną konstrukcją izolacji, zapewniającą brak elektrolizy i zwiększoną odporność na korozję solno-alkaliczną.
2. Precyzyjne wykonanie: formowanie żywicy na interfejsie sondy dla lepszej odporności na wodę i korozję, z uszczelnieniem próżniowym z żywicą epoksydową dla lepszej wydajności uszczelnienia.
3wysoka wydajność: Plug-and-play z krótkim czasem reakcji, dzięki czemu dane mogą być wyświetlane natychmiast po kilku sekundach od umieszczenia czujnika w ziemi.
4. Wodoodporność: IP68 wodoodporny i odporny na korozję, może być do zaawansowanego dynamicznego monitorowania, zarówno zakopany w ziemi, jak i bezpośrednio zanurzony w wodzie.
5trwałość: Możliwość długotrwałego zakopania w ziemi, odporność na elektrolizę i korozję dzięki całkowitemu uszczelnieniu próżniowemu, wysoka dokładność i szybka reakcja.

Specyfikacja:

Typ elementu: sonda pH NPK gleby
Materiał: stal nierdzewna 304, tworzywo sztuczne
Waga: ok. 348 g/0,77 lb
Wodoszczelność: IP68
Rozmiar: ok. 133 x 60 x 45 mm/5,24 x 2,36 x 1,77 cala
Kabel: ok. 5 m/16,40 stóp
Wbudowane czujniki: Temperatura gleby, wilgotność gleby, NPK, przewodność
Typ: RS485 (dla Modbus)
Napięcie zasilania: DC 9�C30 V
Obciążalność: Impedancja wyjściowa prądowa �� 250 ��
Impedancja wyjściowa napięciowa �� 1 K��
Zakres pomiarowy:
Wilgotność gleby: 0-60 % (zawartość wilgoci objętościowo)
Temperatura gleby: -40-80��
Przewodność: 0-60 % (zawartość wilgoci objętościowo) przewodność: 0-20000us /cm
NPK: 0-2000 mg/kg
Dokładność:
Wilgotność gleby: �3% (zakres pomiarowy 0-35%)
��5% (zakres pomiarowy 35%-60%)
Temperatura gleby: �0,5��
Przewodność: �5% (wilgotność objętościowa) przewodność: �5%
NPK: ��2%FS
Rozpuszczanie:
Wilgotność gleby: 0,1%
Temperatura gleby: 0,1��
Przewodność: 1 us/cm przewodność: 1 us/cm
NPK: 1 mg/kg
Środowisko pracy: Temperatura gleby -40 �� ~ 80 ��; wilgotność gleby �60 %
Stopień ochrony: IP68
Materiał sondy: stal nierdzewna 304, tworzywo sztuczne, odporna na korozję elektroda aluminiowo-cyrkonowandige elektroda wykonana ze stopu aluminiowo-cynkowego
Obszar zastosowań: Eksperymenty naukowe, nawadnianie oszczędzające wodęnawadnianie, szklarnie, kwiaty i warzywa, pastwiska trawiaste, szybki pomiar gleby, uprawa roślin, oczyszczanie ścieków, przechowywanie ziarna oraz pomiar wilgotności i temperatury różnych cząstek.
Metoda okablowania:
Standardowa sekwencja linii:
Kolor linii i sygnał wyjściowy
Czerwony: Napięcie i prąd: Zasilanie dodatnie, RS485: Zasilanie dodatnie
Czarny: A+
Żółty: B-
Zielony: Napięcie i prąd: Zasilanie ujemne, RS485: Zasilanie ujemne
Opis protokołu komunikacji czujnika:
W przypadku podłączania wielu czujników do sterownika PLC można użyć programowalnego rejestratora danychw przypadku podłączania kilku czujników do sterownika PLC, konfigurowania programowalnego rejestratora danych lub nawiązywania z nim połączenia, zaleca się korzystanie ze standardu protokołu ModBus RTU (wysyłanie i odbieranie heksadecymalne).
Standard protokołu komunikacyjnego ModBus RTU
1. Format interfejsu szeregowego
8 bitów danych, 1 bit stopu, brak bitu parzystości, szybkość transmisji 9600 bps, oprogramowanie do debugowania interfejsu szeregowego jest ustawione na wysyłanie i odbieranie hex, interwał między dwoma połączeniami wynosi co najmniej 1000 ms, CRC w instrukcji to bit parzystości, 2 słowa Festival.
2adres rejestru
Kompleksowy czujnik gleby YGC-SM może zintegrować do 8 elementów gleby, a mianowicie temperaturę gleby, wilgotność gleby, przewodność elektryczną, a także zawartość azotu, fosforu i potasu w glebie. Każdy element ma swój własny adres rejestru.
Zgodność między adresami rejestrów i kanałamizgodność między adresami rejestrów i kanałami dla MODBUS jest następująca:
Adres rejestru i dane kanału pokazują:
0x0000: Kanał 1 (TW) Podpisana liczba (-40 ~ 80��), 0x7FFF (un��ltig / missing)
0x01 0x2C=30.0��
0x0001: Kanał 2 (wilgotność gleby) Podpisana liczba (0 ~ 60 %), 0x7FFF (un��ltig / missing)
0x01 0x23 =29.1
0x0002: Kanał 3 (przewodność)przewodność) Liczba znakowa (0-20000) us/cm, 0x7FFF (un��ltig/missing)
0x01 0xF4=500us/cm
0x0005: Kanał 6 (zawartość azotu) Liczba podpisana (0-2000) mg/kg, 0x7FFF (ung��ltig/missed) 0x00 0xE1=225 mg/kg
0x0006: Kanał 7 (zawartość fosforu) Liczba podpisana (0-2000) mg/kg, 0x7FFF (ung��ltig/missed). ) 0x00 0x64=100 mg/kg
0x0007: Kanał 8 (zawartość potasu) Podpisana liczba (0-2000) mg/kg, 0x7FFF (un��ltig/missing) 0x00 0xA0=160 mg/kg
Rozwiązywanie problemów:
Wartość wyświetlana przez przyrząd jest nieprawidłowa, gdy wysyłany jest sygnał analogowy lub RS485. Prawidłowe dane mogą nie być rejestrowane z powodu problemów z okablowaniem lub awarii interfejsu komunikacji szeregowej. Należy sprawdzić, czy okablowanie jest prawidłowe i stałe, czy port szeregowy jest zajęty i czy ustawienia portu szeregowego są prawidłowe;

Jak używać:

Metoda szybkiego testu: Wybierz odpowiednie miejsce pomiaru, unikaj kamieni, upewnij się, że stalowa igła nie dotyka żadnych twardych przedmiotów, wyrzuć wierzchnią warstwę gleby zgodnie z wymaganą głębokością pomiaru, zachowaj pierwotną szczelność gleby pod spodem, trzymaj czujnik pionowo w glebie, nie potrząsaj w lewo i w prawo podczas wkładania. Zaleca się wykonanie kilku pomiarów na niewielkim obszarze punktu pomiarowego w celu określenia średniej. Badanie pochówku: Wykop pionowo dół o średnicy > 20 cm, włóż stalową igłę czujnika poziomo w ścianę dołu na pewnej głębokości, szczelnie wypełnij dół, a po pewnej stabilizacji pomiar może być mierzony i rejestrowany przez kilka dni lub miesięcy, a nawet dłużej.

Lista opakowań:

1 x sonda czujnika pH NPK gleby

Uwaga:
