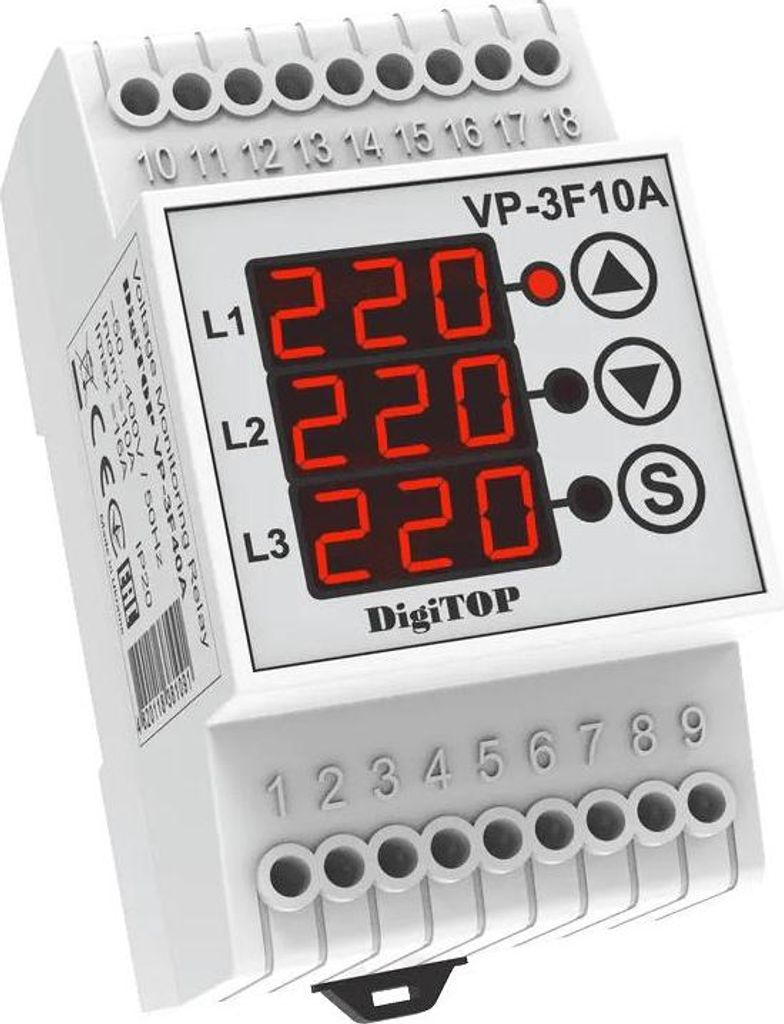

Przekaźnik napięciowy trójfazowy VP-3F10A

Przekaźnik napięciowy trójfazowy VP-3F10A

Przekaźnik napięciowy trójfazowy VP-3F10A - przeznaczony jest do ochrony odbiorników jednofazowych lub trójfazowych przed wahaniami napięcia, asymetrią faz, utratą faz, kontrolą kolejności faz. Urządzenie zapobiega awariom i przedłuża żywotność urządzeń elektrycznych. Z możliwością wyboru trybu pracy jako trójfazowy lub trzy niezależne przekaźniki jednofazowe.

Programowalne ustawienia:

– Wartość górnego i dolnego limitu zadziałania napięcia

– Czas opóźnienia włączenia obciążenia

– Wartość dopuszczalnej asymetrii faz

– Synchroniczny / asynchroniczny tryb pracy

– Kontrola kolejności naprzemiennych faz

Wszystkie ustawione wartości są przechowywane w pamięci nieulotnej.

Specyfikacje

Trójfazowy / trzy jednofazowe

Napięcie pomiarowe, V: 50-400

Prąd znamionowy obciążenia: 10A

Maksymalny prąd obciążenia: 16A

Czas wyłączenia dla górnej granicy, sek, maks: 0,02

Czas wyłączenia dla dolnej granicy, sek. max: 1 (120-170V), 0.02 (<120V)

Dolna granica odcięcia dla napięcia: 120-200 (170*) V

Górna granica odcięcia dla napięcia: 210-270 (250*) V

Czas opóźnienia włączenia obciążenia: 5-600 (15*) sek.

Asymetria fazowa: 20-99 (50*)

Tryb pracy: Synchroniczny/asynchroniczny (asynchroniczny*)

Kontrola kolejności naprzemiennych faz: włączone/wyłączone (wyłączone*)

Czas wyłączenia przy asymetrii faz, s: 20

Dokładność woltomierza, %, max: 1

Stopień ochrony: Ip-20

Rozmiar urządzenia: 7 modułów

Montaż na szynie DIN

5 lat gwarancji

* Ustawienia fabryczne

DigiTOP VP-3F10A
