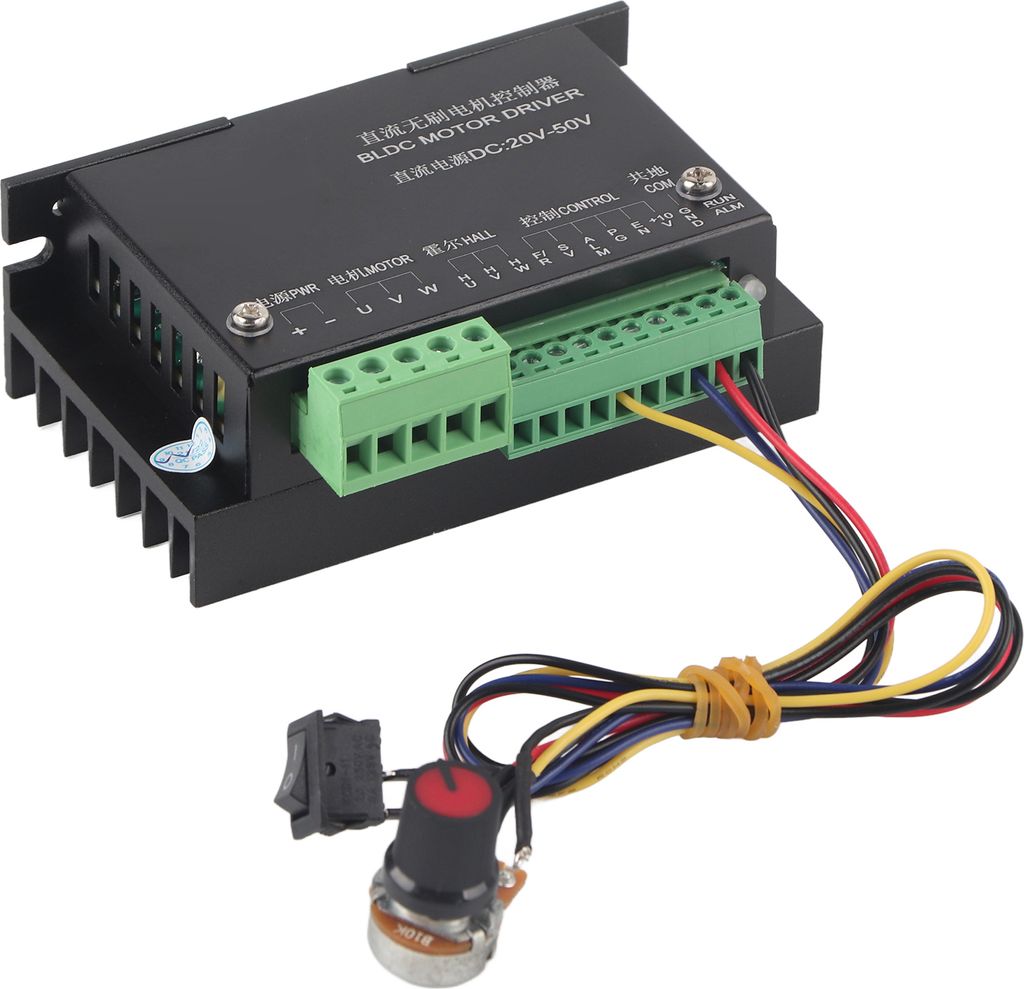

WS55-220 DC 48V 500W CNC sterownik bezszczotkowego silnika wrzeciona BLDC

Właściwości:

1. WS55-220 to wydajny, ekonomiczny 3-fazowy sterownik silnika BLDC.
Zakres napięcia wynosi od 20 VDC do 50 VDC 2.
Sterownik może napędzać silnik DLDC z HALL lub bez HALL 3. Sterownik jest oparty na zaawansowanej technologii i jest wyposażony w wysoką prędkość, wysoki moment obrotowy, niski poziom hałasu, niskie wibracje, zabezpieczenie nadprądowe, zabezpieczenie przed przeciążeniem i mniejszą linię fazową.

4. Sterownik ten może być stosowany w małych urządzeniach, elektronarzędziach, wentylatorach wyciągowych, szlifierkach jadeitowych, silnikach wibracyjnych itp. 5. Zewnętrzne sterowanie potencjometrem/zewnętrzne sterowanie napięciem

Specyfikacja:

Cechy:
WS55-220 to wysokowydajny, ekonomiczny sterownik 3-fazowego silnika BLDC.

Zakres napięcia wynosi od 20 VDC do 50 VDC. Sterownik może napędzać silnik DLDC z lub bez HALL. Sterownik jest oparty na zaawansowanej technologii i jest wyposażony w wysoką prędkość, wysoki moment obrotowy, niski poziom hałasu, niskie wibracje, zabezpieczenie nadprądowe, zabezpieczenie przed przeciążeniem i mniejszą linię fazową.
Sterownik ten może być stosowany w małych urządzeniach, elektronarzędziach, wentylatorach wyciągowych, szlifierkach jadeitowych, silnikach wibracyjnych itp.
Zewnętrzne sterowanie potencjometrem/zewnętrzne sterowanie napięciem.

Z zabezpieczeniem przepięciowym, zabezpieczeniem nadprądowym, zabezpieczeniem blokującym wirnik. Specyfikacje:



Napięcie znamionowe: 20 do 50 VDC Prąd znamionowy: 12A Ograniczenie prądu: 15A Maksymalna prędkość: 20.






temperatura przechowywania: -20 ℃ ~ +65 ℃ Środowisko użytkowania: Unikać bezpośredniego kontaktu z pyłem, oparami i gazami korozyjnymi Temperatura: 0 -45 ℃ Wilgotność: < 80%, bez mrozu, bez mrozu Wstrząsy: 5,9 m / S2 Maksymalna wilgotność przechowywania: 0 ~ 95% RH Rozmiar: ok.


9,5 x 6 x 3,5 cm / 3,74 x 2,36 x 1,38 cala Waga: 258 g Szczegóły: 1.



Dwa tryby sterowania prędkością: potencjometr zewnętrzny: sterowanie prędkością za pomocą potencjometru; napięcie zewnętrzne: sterowanie prędkością za pomocą zewnętrznego napięcia 10 VDC; Uwaga: Dwa tryby sterowania prędkością nie mogą być używane jednocześnie 2. Sygnał PG wyjścia prędkości: Pomiędzy portem a masą znajduje się wyjście impulsowe o napięciu 5 V.


Częstotliwość wyjściowa jest ustawiona na P (Hz), logarytm klasy silnika to N, a prędkość to F (obr./min). wtedy częstotliwość prędkości wyjściowej wynosi P=F*N/60. 3. Sygnał wyjściowy alarmu ALM: Pomiędzy portem a masą znajduje się wyjście impulsu alarmowego 5 V. 4
funkcja dodatniej zmiany kierunku: F/R: Naciśnij przełącznik po odpowiedniej stronie, aby zmienić kierunek sterowania silnikiem. Za pomocą przełącznika dwustabilnego przesuń białą część w górę i w dół, a następnie przesuń ją w górę i w dół.



5. Start-stop (dwa tryby sterowania): 1. Zewnętrzny przełącznik PL: Transmisja za pomocą przełącznika. 2. Boczny przełącznik PL: W przypadku przełącznika dwustabilnego biała część jest w górę i w dół, a następnie w dół, aby uruchomić; W przypadku przełącznika dwustabilnego biała część jest w poziomie, a następnie obróć ją, aby uruchomić Uwaga: Można obracać tylko jednym pokrętłem na raz, jeden z przełączników jest zamknięty, a drugi jest ważny.
6.

Zabezpieczenie przed zablokowaniem wirnika: Gdy silnik przestanie pracować, należy ponownie włączyć zasilanie, aby go uruchomić. 7. Wskaźnik działania: Zielone światło: Włączanie i wyłączanie 8. Kontrolka stanu: Czerwona kontrolka: Miga dwukrotnie w trybie gotowości, gaśnie po uruchomieniu.
9.
Odporność izolacji: >100 M w temperaturze otoczenia i ciśnieniu atmosferycznym 10.



Odporność na izolację: W normalnej temperaturze i ciśnieniu, 0,5 kV, 1 minuta Zakres dostawy: 1 x sterownik silnika z kablem Uwaga: Należy pamiętać, że ten produkt jest nowy i starego typu jest losowa. Upewnij się, że nie masz nic przeciwko przed złożeniem zamówienia.
