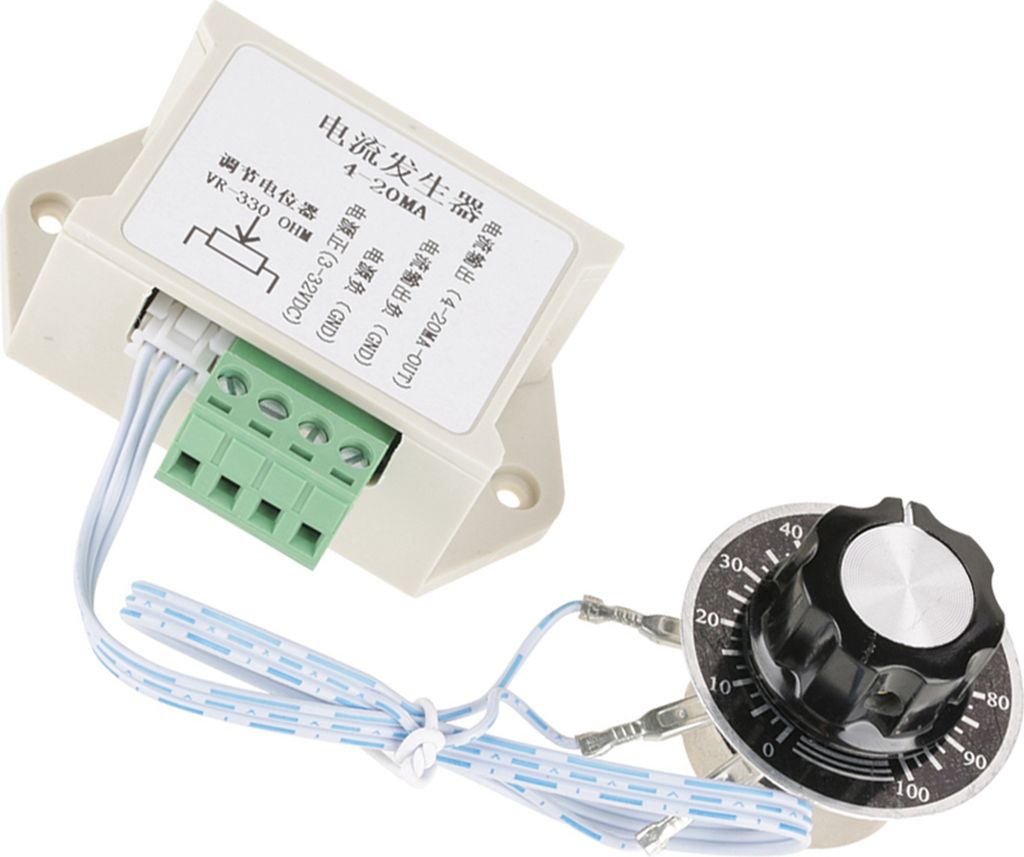

generator 4-20mA Regulowany analogowy moduł generatora sygnału prądowego ilościowego

Cechy:

• Zasilanie wejściowe to DC 3.3-30V, zalecane zasilanie to 12-24VDC.
• Zasilacz wejściowy, produkt może generować prąd wyjściowy 4-20 mA poprzez ręczną regulację potencjometru, do bieżącej analogowej wielkości wyjściowej 4-20 mA.
• Prąd wyjściowy może być automatycznie ustawiany na stałą wartość zgodnie z regulacją; może być również jako źródło prądu stałego, którego maksymalny prąd wyjściowy nie powinien przekraczać 20 mA.
• Uniwersalne zasilanie modułu, może być używane do PLC, przetwornicy częstotliwości, serwomechanizmu.
• Pobór prądu modułu jest mniejszy niż 30 mA, obsługuje ogólny sprzęt.

Specyfikacja:

Typ: Generator prądu
Model: 4-20mA
Średnica uchwytu instalacji potencjometru: 10 mm
Size(L*W*H): 73*54*30mm/2.9*2.1*1.2in

Rozstaw otworów: 61mm/2.4in

Odpowiednie śruby: M3 (NIE dołączone)

Waga: 74 g (w przybliżeniu)

Okablowanie:

3-32V: dodatnie zasilanie DC
GND(lewy): Zasilanie ujemne
GND(prawe): prąd wyjściowy 4-20mA ujemny
4-20mA-OUT: prąd wyjściowy 4-20mA dodatni

Potencjometr: Dostosuj zakres wyjściowy 4-20 mA, zgodnie z ruchem wskazówek zegara, aby zwiększyć, przeciwnie do ruchu wskazówek zegara, aby zmniejszyć

Instrukcja:

Informacje o dopasowaniu impedancji wyjściowej:
Rezystancja sygnału wyjściowego musi spełniać następujące wymagania
Zgodnie ze wzorem: I=U/R (prąd = napięcie/rezystancja)
Tak więc maksymalny prąd, jaki może wygenerować odbiornik sygnału, jest równy podzieleniu napięcia zasilania przez rezystancję sygnału.
W ten sposób generator prądu nadal ma pewną rezystancję.
Stąd wniosek do wzoru:
Napięcie zasilania/(rezystancja wewnętrzna sygnału + rezystancja wewnętrzna generatora prądu) = stały prąd wyjściowy
Nasz moduł zasilany jest napięciem 5-32 V, więc jeśli używamy niskiego napięcia zasilania, a rezystancja wewnętrzna sygnału jest duża, stały prąd wyjściowy nie będzie wystarczający.
Wymagania dotyczące dopasowania sygnału podano poniżej:
W przypadku zasilania 24 V rezystancja sygnału nie może być większa niż 1000 omów.
W przypadku zasilania 12V rezystancja sygnału nie może być większa niż 500 omów.
W przypadku zasilania 5 V rezystancja sygnału nie może być większa niż 200 omów.
Jeśli rezystancja sygnału jest większa niż powyższe parametry, można poprawić napięcie zasilania lub zmniejszyć rezystancję wewnętrzną, aby zapewnić wystarczające stałe źródło prądu. Należy pamiętać, że napięcie zasilania nie może przekraczać 32 V.
Moduł ten może być wykorzystywany w sterownikach PLC, przetwornicach częstotliwości, serwomechanizmach; w przypadku korzystania z tych produktów napięcie modułu powinno być zgodne z interfejsem. Jeśli nie masz pewności, możesz najpierw wypróbować zasilanie 5 V, a następnie 12 V lub 24 V. W warunkach normalnego działania należy używać niskiego napięcia, o ile to możliwe. Istnieje inny sposób: Ogólnie rzecz biorąc, PLC, przetwornica częstotliwości lub serwer ma interfejs wyjścia zasilania COM +, COM -, zasilanie może być bezpośrednio z tego miejsca.

Pakiet zawiera:

1 x Generator sygnału
