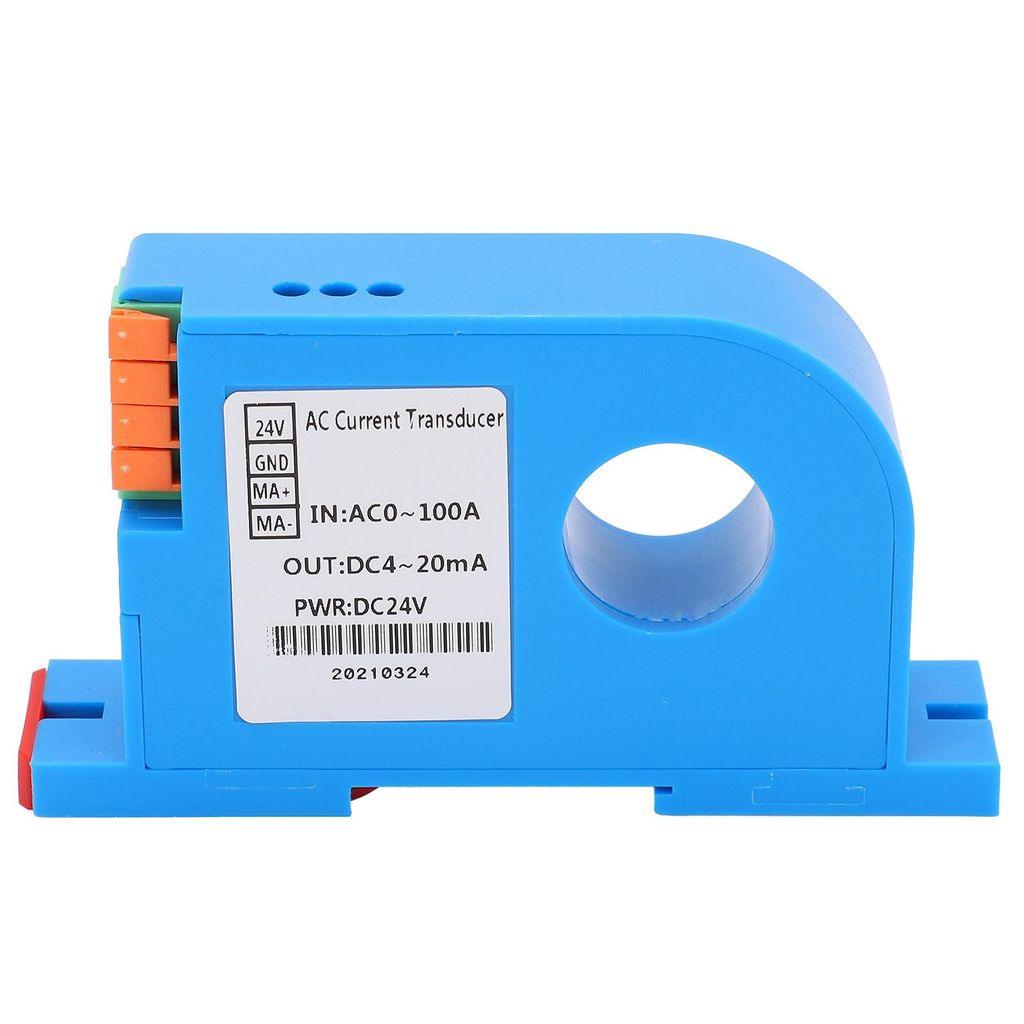

Przetwornik prądu AC DC4-20mA Sterowanie rozdziałem prądu wyjściowego Przekładnik prądowy AC0-100A

Cechy:

1. Technologia przekładnika prądowego Halla, który może wytrzymać 30-krotność znamionowego sygnału wejściowego, zapobiega nagłemu dostępowi wysokiego prądu i przepaleniu wewnętrznych elementów czujnika. Obwód pomiarowy jest odizolowany od sygnału wejściowego.

2. Izolacja sygnału detekcji i sygnału wyjściowego skutecznie poprawia szum sygnału, co znacznie poprawia stosunek sygnału do szumu i stabilność sygnału produktu oraz skutecznie zwiększa zdolność produktu do przeciwdziałania zakłóceniom.

3. Strony pierwotna i wtórna przetwornika prądu otworu są wysoce izolowane i izolowane, co zapewnia wysoką dokładność, małe rozmiary, niskie zużycie energii, szeroki zakres częstotliwości i zdolność przeciwzakłóceniową.

4. Brak strat wtrąceniowych dzięki perforowanemu wejściu. Montaż za pomocą standardowej szyny prowadzącej i płaskich śrub, łatwa instalacja.

5. Szczególnie nadaje się do inteligentnych systemów monitorowania prądu obciążenia, takich jak generatory, silniki, inteligentne szafy rozdzielcze niskiego napięcia, klimatyzatory, wentylatory, oświetlenie uliczne, monitorowanie sieci energetycznej, monitorowanie sygnału silnika i monitorowanie sygnału kolejowego.

Specyfikacja:

Typ elementu: Przetwornik prądu przemiennego

Materiał: ABS

Zasilanie: DC 24 V

Metoda montażu: standardowa szyna + płaski montaż śrubowy

Zastosowanie produktu: Do pomiaru prądu przemiennego, szczególnie przy częstotliwości sieciowej 50 Hz Prąd przemienny sinusoidalny

Prąd znamionowy: AC 0-100 A

Moc znamionowa: DC 4-20 mA

Obciążalność: Wyjście napięciowe: 5 mA; Wyjście prądowe: 6 V

Dokładność: 0,5%

Przeciążalność: 30-krotność znamionowego napięcia wejściowego

Odporność izolacji: 3 kV/50 Hz, 1 min

Napięcie offsetowe: ≤ 10 mV

Dryft temperaturowy: ≤ 500 ppm/°C

Liniowość: 0,1%

Szerokość pasma częstotliwości: 20-5 kHz

Pobór prądu: < 15 mA + prąd wyjściowy

Czas reakcji: < 200 ms

Temperatura pracy: -109 °C do +70 °C

Temperatura przechowywania: od 25 °C do 85 °C

Zakres dostawy:

1 x nadajnik prądu przemiennego

Uwaga:

Nie używaj rezystorów 250 Ohm lub 500 Ohm do podłączenia wersji wyjściowej 4-20mA przetwornika w celu uzyskania 0-5V lub 0-10V. Jest to całkowicie błędna metoda. Nie będzie można odbierać sygnału 0-5 V lub 0-10 V, a nadajnik przegrzeje się lub ulegnie uszkodzeniu.
