Licznik częstotliwości, miernik częstotliwości, licznik częstotliwości sygnału RF, moduł testera cymometru, licznik częstotliwości sygnału

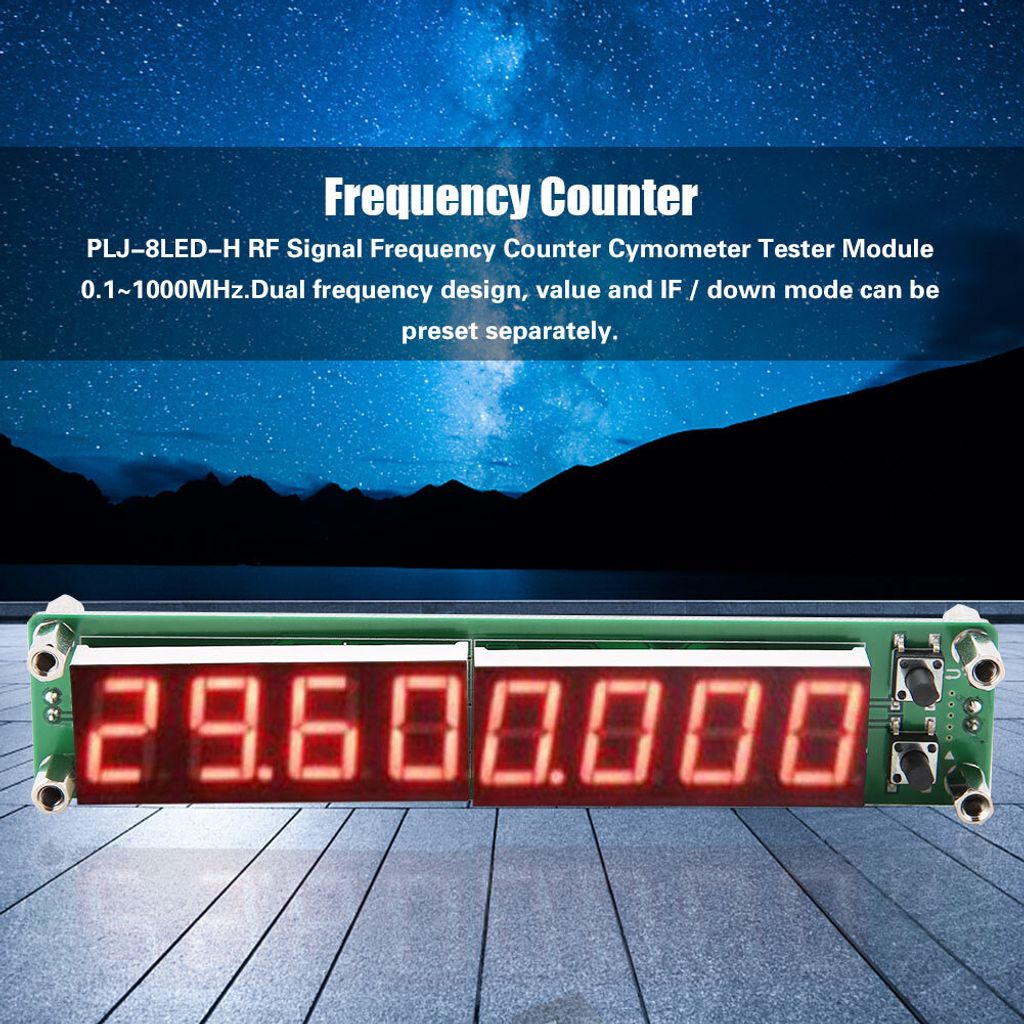

PLJ-8LED to ekonomiczny element wyświetlacza częstotliwości 8-bitowego cyfrowego wyświetlacza lampowego. Jest on głównie do wyświetlania wartości częstotliwości transceivera i innych urządzeń, a także może być do konwencjonalnego pomiaru częstotliwości. Element ten charakteryzuje się kompaktowymi i delikatnymi wymiarami, niezawodnym działaniem, dobrym efektem wizualnym i niską ceną.

Cechy:

• Z układem PIC16F648A firmy Microchip, miernik częstotliwości 2,4 GHz.
• Unikalne sterowanie bramką i precyzyjny algorytm czasowy (przerwanie bez czasu).
• Czas bramy (odświeżania wyświetlacza) 0,01 sekundy / 0,1 sekundy / 1,0 sekundy, wyświetlanie wartości częstotliwości w czasie rzeczywistym.
• Konstrukcja wejścia single-ended, trzykanałowy pomiar częstotliwości (kanał niski / kanał wysoki / kanał automatyczny).
• Podwójna konstrukcja częstotliwości, wartość i tryb IF / down można ustawić osobno.
• Korzystanie z ośmiu 0,56-calowych wyświetlaczy cyfrowych o wysokiej jasności, osiem regulowanych jasności.
• Obwód ma prostą i rozsądną strukturę, sterowanie dwoma przyciskami, prostą obsługę.
• Ustawienia są automatycznie zapisywane, uruchamiane bezpośrednio.

Specyfikacja:

Model:PLJ-8LED-H

Typ: Podświetlenie czerwone, podświetlenie niebieskie(opcjonalnie)

1. Czas bramy:

0.01 S

0.10 S

1,0 S

2. Kanały pomiarowe (kanały mają niską impedancję):

kanał niski

Zakres pomiarowy: 0.1 MHz ~ 60 MHz

Dokładność: ± 100Hz (czas bramki 0,01 1s)

± 10Hz (bramka 0,1 sekundy)

± 1Hz (1,0 sekundy, gdy bramka)

Niska czułość kanału:

0.1 MHz ~ 10 MHz: lepiej niż 60 mVPP

10 MHz ~ 60 MHz: lepsza niż 60 mVPP

60 MHz ~ 75 MHz: Nie testowano

wysoki kanał (podzielony przez 64)

Zakres pomiarowy: 20 MHz ~ 2,4 GHz

Dokładność: ± 6400 Hz (bramka 0,01 s)

± 640Hz (czas bramki 0,1 1s)

± 64Hz (czas bramki 1,0 1s)

Wysoka czułość kanału:

20 MHz ~ 30 MHz: lepsza niż 100 mVPP

30 MHz ~ 60 MHz: lepsza niż 50 mVPP

60 MHz ~ 2,4 GHz: nie testowano

Kanał automatyczny

Automatycznie wybierany zgodnie z częstotliwością sygnału wejściowego wysoki lub niski kanał, identyfikujący częstotliwość 60 MHz. Na przykład, gdy amplituda sygnału wejściowego jest większa niż 60 MHz, nie można automatycznie wybrać kanału wysokiego, kanał powinien ręcznie wybrać pomiar wysokiej częstotliwości.

3, ustawienia IF

Niezależna konstrukcja podwójnego IF, regulacja minimalnego kroku częstotliwości 100 Hz, zakres częstotliwości 0 ~ 99,9999 MHz, można ustawić w celu zwiększenia lub zmniejszenia trybu częstotliwości IF.

4. Częstotliwość odniesienia

Wejście DC: DC 9V ~ 15V (z zabezpieczeniem przed odwrotną polaryzacją)

6. Prąd

Maksymalnie 160 mA (warunki testowe: 1) zasilanie DC12V; 2) czerwona dioda LED; 3) osiem stopni jasności)

7. Wyświetlacz z ośmioma diodami LED, najwyższy wyświetlacz z ośmioma cyframi.

8. Jasność ośmiu diod LED jest regulowana, fabrycznie ustawiona na maksymalną jasność.

9. Wymiary fizyczne, długość x szerokość x wysokość: 125,5 mm x 25,5 mm x 21,5 mm

10. Jakość komponentów 46 g (NW)

11. Wbudowany interfejs

12.DC IN (interfejs zasilania): Gniazdo HX2.54-2P

13.RF IN (wejście sygnału): Gniazdo HX2.54-2P

14.ICSP (interfejs programowania): 2.54-6P Pin

15.Waga: Approx.47g/1.7oz

Lista opakowań:

1 x Licznik częstotliwości

2 x kabel
