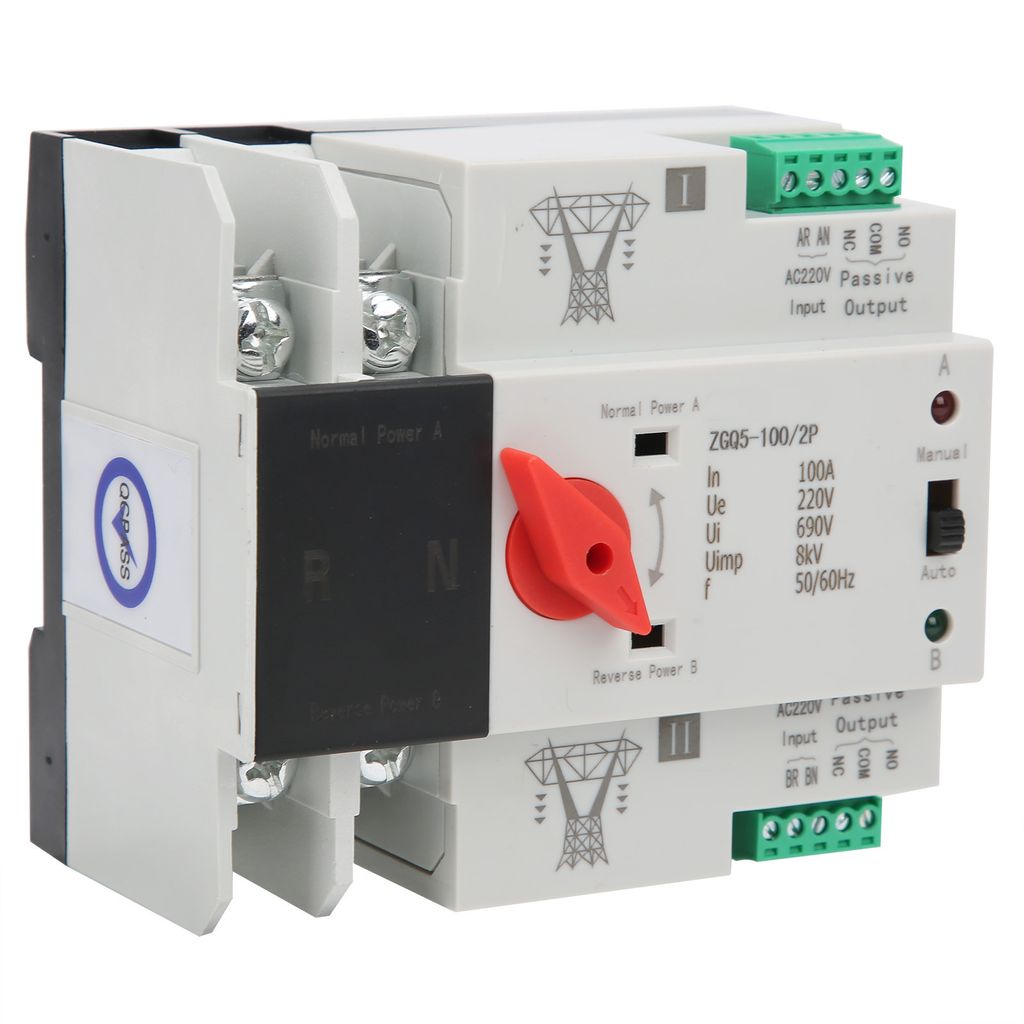

Przełącznik zasilania Dual Power Automatyczny bezprzerwowy kontroler 2-drożny ZGQ5-100/2P 220 V

Funkcje

1. Srebrne styki są używane do ruchu i statyki, co znacznie poprawia przewodność i żywotność produktu.

2. Wbudowany zacisk wyjściowy sygnału, normalnie otwarty w trybie gotowości, który można podłączyć do wskaźnika sygnału.

3. Zastosowanie trudnopalnego tworzywa sztucznego, dobra izolacja, odporność na wysoką temperaturę, bezpieczeństwo i niezawodność.

4. Gdy normalne zasilanie jest nieprawidłowe, zasilanie awaryjne zostanie natychmiast aktywowane, aby zapewnić ciągłość zasilania.

5. Mały rozmiar, łatwy do przenoszenia i przechowywania, wygodny w użyciu i o dobrej wydajności.

Specyfikacja

Typ urządzenia: Automatyczny przełącznik z podwójnym zasilaniem

Model: ZGQ5-100/2P

Materiał: tworzywo sztuczne

Przeznaczenie: Przełączanie na zasilanie awaryjne w przypadku awarii zasilania i przełączanie na zasilanie główne, gdy zasilanie jest dostarczane.

Częstotliwość pracy: 50-60 Hz

Prąd znamionowy: 100 A

Napięcie znamionowe: AC110-230 V

Napięcie robocze: AC220 V

Tryb pracy: Automatyczny i ręczny

ATS: poziom CB

Czas konwersji: ≤ 0,05 (S)

Liczba biegunów: 2P

Jak używać

1. Umieść automatyczny przełącznik podwójnego zasilania na platformie debugowania i podłącz odpowiednią linię zasilania w prawidłowej kolejności faz. Przewód fazowy i przewód neutralny są podłączone we właściwej pozycji i nie mogą być podłączone nieprawidłowo.

2. Podczas debugowania przełącznika trójbiegunowego, wspólny i wolny przewód neutralny powinny być podłączone do złącza neutralnego (NN i RN).

3. Automatyczny przełącznik z podwójnym zasilaniem należy ustawić tak, aby działał w trybie samoobracania i samoresetowania. Gdy napięcie obu zasilaczy jest normalne, przełącznik powinien być ustawiony w pozycji wspólnego zasilania, a wspólne zasilanie powinno być zamknięte.

4. Należy ustawić wspólne zasilanie NA, NB, NC, NN. W przypadku jakiejkolwiek awarii fazy podwójne zasilanie powinno zostać automatycznie przełączone na zasilanie rezerwowe. Gdy wspólne zasilanie powróci do normalnego stanu, powinno zostać przełączone z powrotem na wspólne zasilanie.

5. Ustaw napięcie dowolnej fazy wspólnego zasilania na określoną wartość podnapięcia, a podwójny zasilacz powinien automatycznie przełączyć się na zasilanie rezerwowe. Gdy normalne zasilanie powróci do normalnego stanu, przełącznik powinien powrócić do normalnego zasilania.

Zakres dostawy

1 x automatyczny przełącznik z podwójnym zasilaniem

1 x instrukcja obsługi
