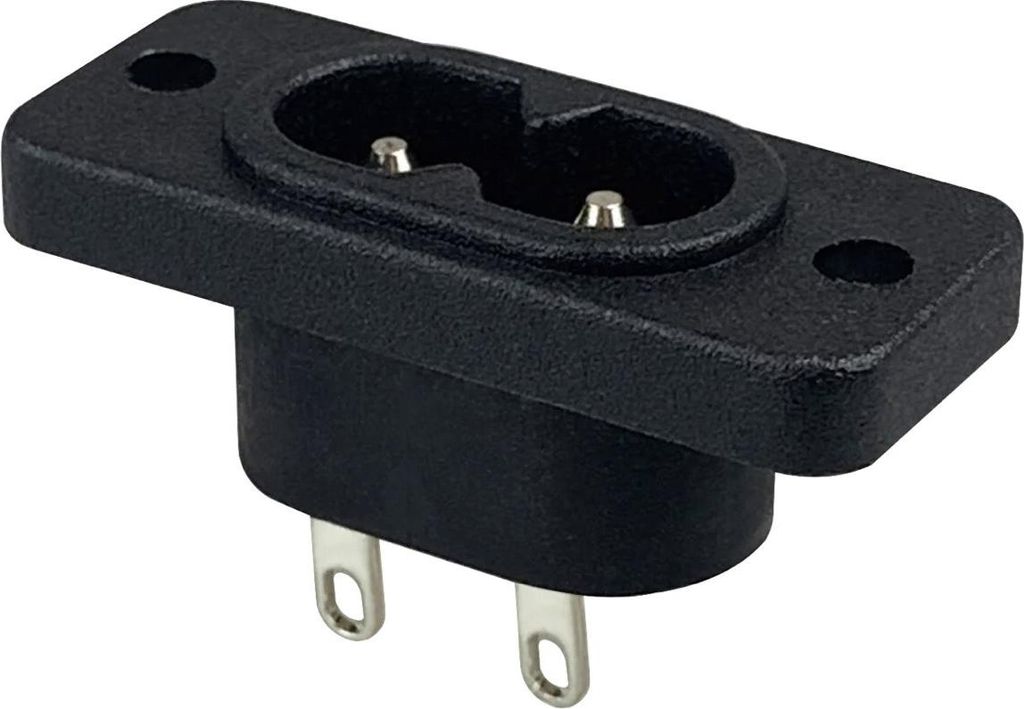

Gniazdo IEC C8, 250V/2A z 2-otworową ramką montażową

Złącze do urządzeń chłodniczych C8 (gniazdo)

Złącze do urządzeń chłodniczych C8 (gniazdo) zostało specjalnie zaprojektowane w celu bezpiecznego i niezawodnego podłączenia kabli zasilających do urządzeń elektrycznych oraz zapewnienia ich zasilania. Jest przeznaczone do montażu w płaskich obudowach o ściśle określonych głębokościach montażowych i znormalizowanych wymiarach mocowania, co gwarantuje precyzyjną i zajmującą mało miejsca integrację.

Złącze to nadaje się do stosowania zarówno w aplikacjach prądu stałego, jak i przemiennego o napięciu znamionowym do 250 V i prądzie znamionowym2 A. Poziomy kierunek montażu ułatwia ustawienie i dostęp do złącza z przodu urządzenia. Dzięki ramce o znormalizowanych odstępach między otworami można go łatwo i bezpiecznie zamontować w różnych obudowach urządzeń, co umożliwia elastyczną i łatwą w konserwacji integrację.

Cechy i zalety

• Przeznaczony do obciążenia elektrycznego do 2 A przy napięciu znamionowym250 V prądu przemiennego, co zapewnia niezawodne zasilanie kompaktowych i średnich urządzeń elektrycznych.
• Standardowe złącza płaskie o wymiarach 3,2 x 0,6 mm zapewniają szybkie i bezpieczne połączenie wtykowe oraz ułatwiają zarówno instalację, jak i serwisowanie urządzeń bez konieczności dodatkowego lutowania.
• Ponadto złącza lutowane umożliwiają trwałe i odporne na wibracje okablowanie, co jest szczególnie korzystne w zastosowaniach o zwiększonym obciążeniu mechanicznym.
• 2-otworowe mocowanie ramowe umożliwia mechanicznie stabilne i trwałe zamocowanie złącza w obudowie urządzenia, przy czym rama zapewnia łatwe i dokładne pozycjonowanie dzięki precyzyjnym odstępom między otworami.
• Standardowy wymiar otworu montażowego wynoszący ok. 20,5 x 12,5 mm pozwala na precyzyjną integrację złącza z wieloma frontami obudowy, co wspiera niewielka głębokość montażu wynosząca 12 mm, umożliwiająca elastyczne zastosowanie nawet w płaskich konstrukcjach.
• Poziomy kierunek montażu sprzyja ergonomicznemu i optymalnemu pod względem zajmowanej przestrzeni projektowi przedniej części urządzenia, co jest szczególnie korzystne w przypadku ograniczonej przestrzeni i określonych osi przyłączeniowych.

Typowe obszary zastosowań

• Bezpieczne i zgodne z normami odłączanie obwodów elektrycznych w urządzeniach elektronicznych za pomocą łatwych w obsłudze złączy wtykowych.
• Zapewnienie zasilania w urządzeniach poprzez podłączenie do standardowych kabli zasilających z uproszczonym procesem montażu i konserwacji.
• Okablowanie i łączenie przewodów w urządzeniach elektrycznych za pomocą standardowych wtyczek płaskich lub trwałych połączeń lutowanych w celu zapewnienia stabilnych styków elektrycznych.
• Mechaniczne mocowanie i zabezpieczenie pozycji złącza w obudowach z płaskimi panelami przednimi poprzez zastosowanie 2-otworowego mocowania ramowego o określonych odstępach między otworami.

Możliwości zastosowania

• Integracja z urządzeniami elektronicznymi wyposażonymi w standardowe złącza zasilania typu „cold plug” w celu zapewnienia zharmonizowanego zasilania.
• Montaż w obudowach z płaską płytą czołową, które wymagają precyzyjnych wymiarów otworów, aby zapewnić dokładne i stabilne mocowanie.
• Zastosowanie w urządzeniach wymagających zasilania prądem roboczym do 2 A, na przykład w sterownikach, przyrządach pomiarowych i mniejszych urządzeniach gospodarstwa domowego.
• Zastosowanie w elektrycznych jednostkach sterujących i regulacyjnych, które wymagają bezpiecznego i trwałego podłączenia zasilania.

Złącze C8 typu „cold plug” łączy konstrukcję przystosowaną do prądu o natężeniu 2 A przy napięciu przemiennym 250 V z praktycznymi możliwościami podłączenia za pomocą znormalizowanych wtyków płaskich lub połączeń lutowanych. Montaż w pozycji poziomej za pomocą solidnego 2-otworowego mocowania ramowego i precyzyjnych wymiarów montażowych gwarantuje łatwą instalację oraz niezawodną integrację mechaniczną i elektryczną w najróżniejszych obudowach urządzeń elektronicznych.
