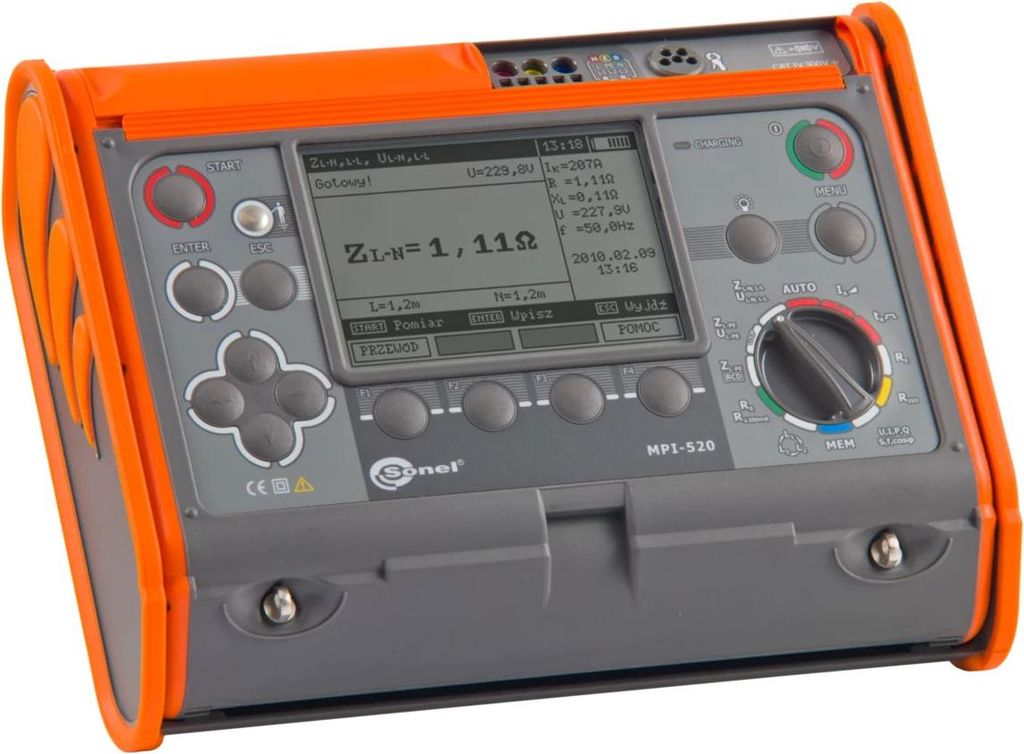

MPI-520 Wielofunkcyjny miernik parametrów instalacji elektrycznej z certyfikatem kalibracji

Cyfrowy miernik MPI-520 to wielofunkcyjne urządzenie do pomiaru impedancji pętli zwarcia, rezystancji uziemienia, wyłączników różnicowoprądowych, rezystancji izolacji, ciągłości połączeń ochronnych i wyrównawczych przy natężeniu prądu 200 mA, parametrów sieciowych i kolejności faz. MPI-520 uzupełnia rodzinę kompaktowych i poręcznych urządzeń w nowej, unikalnej obudowie z licznymi ergonomicznymi funkcjami. Urządzenie jest przystosowane do pracy w trudnych warunkach otoczenia. Obudowa posiada certyfikat IP54, jest odporna na uszkodzenia mechaniczne i posiada wielopozycyjną pokrywę, która nie tylko chroni przed uszkodzeniami, ale także umożliwia wygodne przenoszenie i użytkowanie w różnych pozycjach. Pomiar impedancji pętli zwarciowej przy prądzie 23 A (44 A przy napięciu łańcuchowym) – rezystancja zwarciowa Rzw=10 Ω, Zakres napięcia pomiarowego: 95...440 V, częstotliwość 45...65 Hz, możliwość pomiaru impedancji pętli zwarciowej L-PE w instalacjach zabezpieczonych wyłącznikami RCD o I?n?30 mA bez ich wyzwalania, z rozdzielczością do 0,01 Ω, automatyczne obliczanie prądu zwarciowego, rozróżnienie między napięciem fazowym a łańcuchowym, Pomiary za pomocą kabli o długości 1,2 m, 5 m, 10 m, 20 m, wtyczek UNI-Schuko z przyciskiem uruchamiającym pomiar (również z zamienionymi przewodami L i N) lub adapterów gniazdek trójfazowych AGT. Kontrola wyłączników różnicowoprądowych typu AC, A i B: Pomiar wyłączników standardowych, z opóźnieniem krótkotrwałym i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA, automatyczna funkcja pomiaru pełnego zestawu parametrów wyłączników (po jednokrotnym naciśnięciu przycisku START miernik przeprowadza cały ustawiony cykl pomiarowy, w tym możliwość pomiaru impedancji pętli zwarciowej L-PE prądem 15 mA), wybrany przez użytkownika kształt wymuszonego prądu upływowego: sinusoidalny (zaczynający się od narastającego lub opadającego zbocza), jednokierunkowy pulsacyjny (dodatni lub ujemny), jednokierunkowy pulsacyjny z przesunięciem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny), pomiar prądu wyzwalającego IA przy rosnącym prądzie, pomiar czasu wyzwalania tA przy prądach 1I?n, 1I?n, 2I?ni 5I?n, Pomiar napięcia dotykowego UB i rezystancji przewodu ochronnego RE bez wyzwalania wyłącznika nadprądowego, Wykrywanie zamiany przewodów L i N w gniazdku nie wpływa na wydajność pomiaru, Możliwość pomiaru prądu wyzwalającego IA i rzeczywistego czasu wyzwalania tAI przy jednokrotnym wyzwoleniu RCD. Pomiary rezystancji izolacji: Napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V, Pomiar rezystancji izolacji do 3 GΩ, Możliwość pomiaru w gniazdku za pomocą adaptera UNI-Schuko, zabezpieczenie miernika przed obecnością napięcia na obiekcie i wystąpieniem napięcia podczas pomiaru, automatyczne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru, automatyczny pomiar wszystkich kombinacji rezystancji w kablach 3-, 4- i 5-żyłowych za pomocą dodatkowego adaptera AutoISO-1000C, sygnalizacja dźwiękowa w 5-sekundowych odstępach czasu, ułatwiająca rejestrację przebiegu czasu podczas pomiaru rezystancji izolacji. Pomiar niskiego napięcia rezystancji ochronnej i wyrównującej potencjał: pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach, pomiar prądu niskiego natężenia z sygnalizacją akustyczną, kompensacja przewodów pomiarowych – możliwość stosowania przewodów o dowolnej długości. Pomiary rezystancji uziemienia: Pomiar metodą 3-przewodową z 2 elektrodami pomocniczymi, wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60 Hz.
