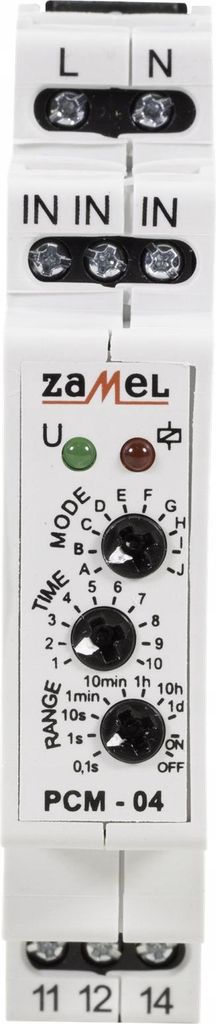

Przekaznik czasowy 230V AC PCM-04 Zamel EXT10000081

Przekaźnik czasowy 230V AC, PCM-04, exta Zamel

PCM-04

Opis produktu

Wielofunkcyjny przekaźnik czasowy PCM-04 służy do realizacji funkcji czasowych w układach automatyki i sterowania. Posiada 10 niezależnych trybów pracy wyzwalanych napięciem zasilania lub zewnętrznym impulsem wyzwalającym (z linii L lub N). Posiada bardzo szeroki zakres ustawień czasowych i funkcji ciągłego włączania i wyłączania. Tryb można zmienić bez konieczności oczekiwania na zakończenie bieżącego cyklu.

Charakterystyka funkcjonalna produktu:

• 10 trybów pracy (wyzwalanie zewnętrzne lub napięciem zasilania),
• wysoka dokładność mierzonego czasu,
• Wyjście przekaźnikowe - jeden styk przełączający o maks. 16 A,
• wizualny wskaźnik napięcia zasilania ? Zielona dioda LED
• szeroki zakres ustawień czasu,
• 1-modułowa obudowa
• optyczny wyświetlacz stanu przekaźnika i ustawienia czasu - czerwona dioda LED,
• Funkcje stałego włączania i wyłączania,
• Montaż na szynie DIN.

Dane techniczne:

• Montaż na szynie DIN
• Wysokość montażu 90 mm
• Liczba styków NO 0
• Liczba styków NC 0
• Typ przełącznika analogowy wielofunkcyjny
• Szerokość w jednostkach podziału 1
• Liczba styków przełącznych 1
• Napięcie sterowania 1 230/230 V
• Typ napięcia sterowania 1 AC
• Częstotliwość napięcia sterującego 1 50/60 Hz
• Typ napięcia zasilania AC
• Zakres napięcia zasilania 230/230 V
• Jednostka pierwszego przedziału sekundy/minuty
• Jednostka drugiego przedziału minuty/godziny
• Pierwszy interwał 0.1/10
• Drugi interwał 1/240
• obciążenie rezystancyjne 250 V AC 16 A
• Maks. Obciążenie żarówką 2000 W
• Maks. Obciążenie lampy fluorescencyjnej (obwód podwójny) 1000 VA
• Maks. Obciążenie lampy fluorescencyjnej 500 VA
• Maks. Obciążenie lampy fluorescencyjnej (kompensacja równoległa) 750 VA
• Zaciski zasilania L, N
• Temperatura pracy - 20/45 °C
• Parametry styków przekaźnika 1NO/NC-16 A/250 V AC1 4000 VA
• Stopień ochrony obudowy IP20 (PN-EN 60529)
• Szerokość 90 mm
• Wysokość 17,5 mm
• Głębokość 66 mm
• Znamionowe napięcie zasilania 230 V
• Częstotliwość znamionowa 50/60 Hz
• Zakres ustawień czasu 0,1 S &pide; 10 dni (krok + bezstopniowo)

Przekaźnik czasowy PCM-04 Zamel

Przekaźnik czasowy 230V AC EXTA PCM-04 EXT10000081

Wielofunkcyjny przekaźnik czasowy PCM-04 służy do realizacji funkcji czasowych w układach automatyki i sterowania. Posiada 10 niezależnych trybów pracy wyzwalanych napięciem zasilającym lub zewnętrznym impulsem wyzwalającym (pochodzącym z linii L lub N). Cechuje go bardzo szeroki zakres nastaw czasu oraz funkcje stałego załączenia i wyłączenia. Możliwa jest zmiana trybu bez konieczności oczekiwania na zakończenie aktualnie wykonywanego cyklu.
