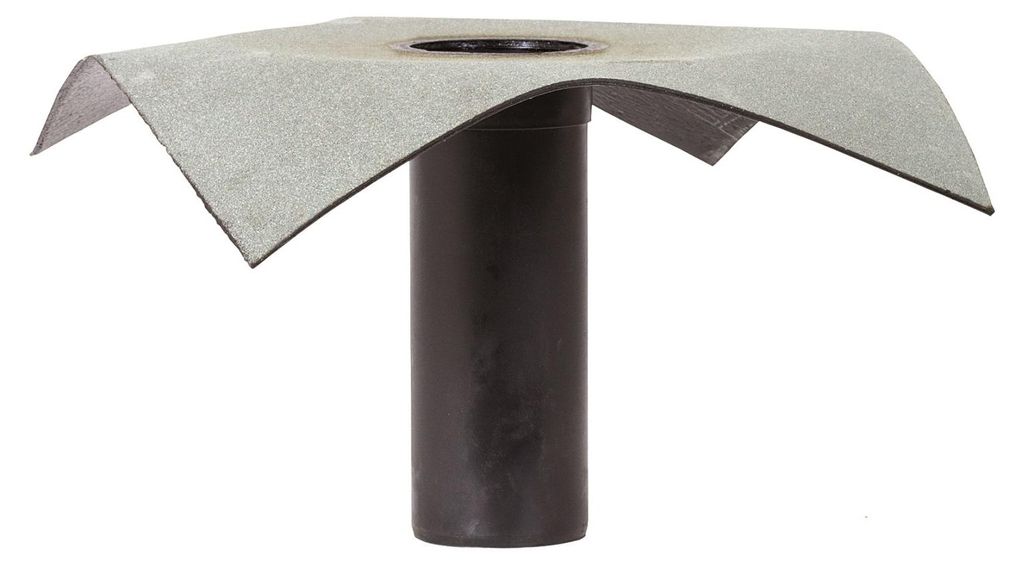

Wpust dachowy DN100 bitumiczny.

Klöber Flavent KF 6511 - Odpływ do dachu płaskiego, element podwyższający, dolna część wentylatora, przyłącze bitumiczne, odpływ do dachu płaskiego DN 100

Sprawdzone odpływy dachowe Flavent® firmy Klöber zapewniają optymalne odprowadzanie wody z dachów płaskich. Odpływy dachowe Flavent® można stosować z różnymi grubościami izolacji, w połączeniu z odpowiednio dobranymi przedłużkami rur. Opcjonalnie można odporny na uszkodzenia filtr liści, który nie jest standardowo dołączony do zestawu.

Zastosowanie: Optymalne odprowadzanie wody z dachów płaskich jest kluczowe dla ich wydajności i trwałości. Zasadniczo, dachy płaskie muszą być odprowadzane w najniższych punktach, ponieważ stojąca woda może powodować poważne uszkodzenia. Jeśli woda nie może być całkowicie odprowadzona z powodu wadliwego systemu odprowadzania, grozi zanieczyszczenie glonami, powstawanie pęknięć w izolacji, przecieki lub obciążenia statyczne spowodowane gromadzącą się na dachu wodą. Klöber rozszerzył swoją ofertę produktów do odprowadzania wody z dachów i oferuje teraz, oprócz klasycznych odpływów dachowych, również odpływy do dachów płaskich z systemem odprowadzania przez attykę lub balkony – zgodnie z normami ZVDH, wytycznymi dotyczącymi izolacji.

Zalety produktu:

• Smukłe wloty do wąskich otworów w dachu.
• Szybki montaż dzięki indywidualnym połączeniom kołnierzowym.
• Regulowana wysokość.
• Odporny na uszkodzenia filtr liści zapewniający optymalny przepływ wody.
• Możliwość stosowania z różnymi grubościami izolacji, w połączeniu z odpowiednio dobranymi przedłużkami rur.

Materiał i właściwości produktu:

• Hart-PVC, czarny
• Odporny na warunki atmosferyczne, mróz i promieniowanie UV
• Klasa odporności na ogień B2 (brak bezpośredniego kontaktu z płomieniem)
• Zakres temperatur roboczych: -40°C do +80°C
• Maksymalna temperatura przepływu: +40°C (krótkotrwale max. +80°C)

Dane produktu:

• Typ produktu: Otwór wentylacyjny dachowy
• Wykonanie: Dolna część wentylatora Flavent
• Zastosowanie: Wentylacja pomieszczeń mieszkalnych / poddasza / odprowadzanie wody z dachu
• Przeznaczenie: Dach płaski z wentylacją
• Materiał: Hart-PVC
• Kolor: Czarny
• Powierzchnia wentylacyjna: 78,50 cm²
• Typ połączenia: Bitumiczne
• Manżeta bitumiczna: 500 x 500 mm
• Wykonanie: Flansza z hart-PVC
• Przyłącze flanszowe: DN100
• Średnica flanszy: 348,5 mm
• Długość rury pod flanczem: 299 mm
• Norma: zgodny z DIN 4108
• Producent: Klöber
• Numer katalogowy producenta: KF 6511
• EAN: 4027822461358

Wskazówki techniczne:

• Do połączenia z membraną paroprzepuszczalną w przypadku dachu bez wentylacji należy stosować elementy dwuczęściowe.
• Flansze i kołnierze przyłączeniowe muszą być dopasowane do systemu hydroizolacji dachu (patrz również tabela rodzajów przyłączeń).
• Rynny dachowe należy montować w najniższych punktach dachu, zapewniając odpowiednie nachylenie.
• Rynny dachowe i przelewowe, wraz z kołnierzami przyłączeniowymi, muszą być zamocowane w konstrukcji podparcia.
• Należy zaprojektować systemy odprowadzania wody zgodnie z normami DIN 12056-3 i DIN 1986-100.
• W przypadku powierzchni dachowych z wewnętrznym odprowadzaniem wody, każdy odpływ powinien być wyposażony w co najmniej jeden przelew (obliczenia dla ekstremalnych opadów zgodnie z załącznikiem A normy DIN 1986-100).
• Należy uwzględnić możliwość odkształcenia blach trapezowych.
• Fragmenty dachu (np. sekcje przeciwpożarowe) należy odprowadzać oddzielnie.
• Jeśli stosowane są redukcje, do obliczenia wydajności odprowadzania wody należy uwzględnić tylko mniejszy przekrój.
• We wszystkich konstrukcjach należy stosować membranę paroizolacyjną.
• Wszystkie elementy bez uszczelek należy skleić za pomocą kleju Tangit (z wyjątkiem kratki chwytającej liście i osłony pogodowej).

Zakres dostawy: Rynna dachowa, element przedłużający, podstawa wentylatora, przyłącze bitumiczne DN 100.

Opcjonalne akcesoria:

Uwaga:


• Typ produktu: Odpływ dachowy
• Wykonanie: Dolna część wentylatora Flavent
• Zastosowanie: Wentylacja pomieszczeń mieszkalnych / poddasza / odpływy dachowe
• Przeznaczenie: do wentylowanych, płaskich dachów
• Materiał: Twardy PVC
• Kolor: Czarny
• Przekrój wentylacyjny: 78,50 cm²
• Kształt: Połączenie bitumiczne
• Manżeta bitumiczna: 500 x 500 mm
• Wykonanie: Flansza z twardego PVC
• Przyłącze flanszowe: DN100
• Średnica flanszy: 348,5 mm
• Długość rury pod flanczem: 299 mm
• Norma: zgodnie z DIN 4108
• Producent: Klöber
• Numer producenta: KF 6511
• EAN: 4027822461358
