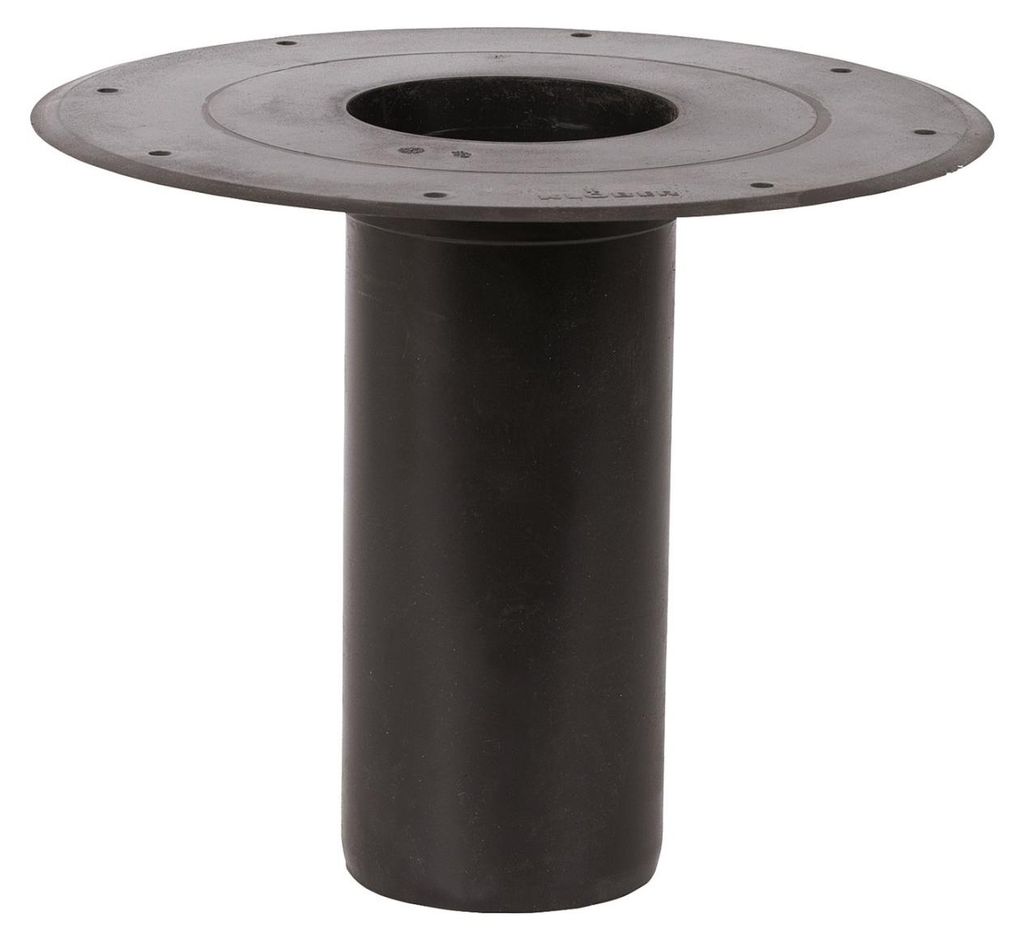

Wpust dachowy DN70 PVC np.

Odpływ do płaskiego dachu, element do podwyższenia dachu, przyłącze PVC DN 70

Sprawdzone odpływy dachowe Flavent® firmy Klöber zapewniają optymalne odprowadzanie wody z płaskich dachów. Odpływy dachowe Flavent® można stosować z różnymi grubościami izolacji, w połączeniu z odpowiednio dobranymi przedłużkami rur do izolacji.

Opcjonalnie należy odporny na uszkodzenia filtr siatkowy, ponieważ nie jest on dołączony do zestawu.

Zastosowanie: Optymalne odprowadzanie wody z płaskich dachów jest kluczowe dla ich wydajności i trwałości. Zasadniczo płaskie dachy muszą być odprowadzane w najniższych punktach, ponieważ stojąca woda może powodować poważne uszkodzenia. Jeśli woda nie może być całkowicie odprowadzona z powodu wadliwego systemu odprowadzania, grozi zanieczyszczenie glonami, powstawanie pęknięć w izolacji dachowej, przecieki lub obciążenia statyczne spowodowane przez nagromadzone na dachu masy wody.

Firma Klöber rozszerzyła swoją ofertę produktów do odprowadzania wody z dachów i oferuje teraz, oprócz klasycznych odpływów dachowych, również odpływy do płaskich dachów z systemem odprowadzania przez attykę lub balkony – zgodnie z normą ZVDH, wytycznymi dotyczącymi izolacji.

Zalety produktu:

• Smukłe wloty do wąskich otworów w dachu
• Szybki montaż dzięki indywidualnym połączeniom kołnierzowym
• Regulowana wysokość
• Odporny na uszkodzenia filtr siatkowy zapewniający optymalny przepływ wody
• Możliwość stosowania z różnymi grubościami izolacji, w połączeniu z odpowiednio dobranymi przedłużkami rur do izolacji

Materiał i właściwości produktu:

• Twardy PVC, kolor czarny
• Odporny na warunki atmosferyczne, mróz i promieniowanie UV
• Klasa palności B2 (brak bezpośredniego kontaktu z płomieniem)
• Odporność na temperaturę: -40°C / +80°C
• Maksymalna temperatura przepływu: +40°C (krótkotrwale max. +80°C)

Dane produktu:

• Typ produktu: Odpływ dachowy
• Wykonanie: Podstawa wentylatora Flavent
• Zastosowanie: Wentylacja pomieszczeń mieszkalnych / poddasza / odpływy dachowe
• Przeznaczenie: Do płaskich dachów z wentylacją
• Materiał: Twardy PVC
• Kolor: Czarny
• Powierzchnia wentylacyjna: 38 cm²
• Wykończenie: Przyłącze PVC
• Wykończenie: Kołnierz z twardego PVC
• Przyłącze kołnierzowe: DN70
• Średnica kołnierza: 285 mm
• Długość rury pod kołnierzem: 255 mm
• Norma: Zgodnie z DIN 4108
• Producent: Klöber
• Numer katalogowy producenta: KF 6500
• EAN: 4027822461150

Wskazówki techniczne:

• Do podłączenia do izolacji przeciwwilgociowej w dachu nieprzewietrzanym należy stosować elementy dwuczęściowe.
• Flansze i kołnierze przyłączeniowe muszą być dopasowane do systemu hydroizolacji dachu (patrz również tabela rodzajów przyłączeń).
• Odpływy dachowe należy umieszczać w najniższych punktach dachu i zapewnić odpowiednie nachylenie.
• Odpływy dachowe i przelewowe, wraz z kołnierzami przyłączeniowymi, muszą być zamocowane w konstrukcji podtrzymującej.
• Należy projektować systemy odprowadzania wody zgodnie z normami DIN 12056-3 i DIN 1986-100.
• W przypadku powierzchni dachowych z wewnętrznym odprowadzaniem wody, co najmniej jeden przelew powinien być zamontowany przy każdym odpływie (obliczenia dla ekstremalnych opadów zgodnie z załącznikiem A do normy DIN 1986-100).
• Należy uwzględnić możliwość odkształcenia blach trapezowych.
• Fragmenty dachu (np. sekcje przeciwpożarowe) należy odprowadzać oddzielnie.
• Jeśli stosowane są redukcje, do obliczenia wydajności odprowadzania wody należy uwzględnić tylko mniejszy przekrój.
• We wszystkich konstrukcjach należy stosować membranę paroizolacyjną.
• Wszystkie elementy bez uszczelek należy skleić za pomocą kleju Tangit (z wyjątkiem kratki chwytającej liście i osłony pogodowej).

Zakres dostawy: Odpływ dachowy płaskiego dachu, element przedłużający, podstawa wentylatora, przyłącze PVC DN 70.

Opcjonalne akcesoria:

Uwaga:

Oferujemy dachy

• Typ produktu: Odpływ dachowy
• Wykonanie: Podstawa wentylatora Flavent
• Zastosowanie: Wentylacja pomieszczeń mieszkalnych / poddasza, odpływy dachowe
• Przeznaczenie: Dach płaski, przewietrzany
• Materiał: Twardy PVC
• Kolor: Czarny
• Przekrój wentylacyjny: 38 cm²
• Forma: Przyłącze PVC
• Wykonanie: Flansza z twardego PVC
• Przyłącze flanszowe: DN70
• Średnica flanszy: 285 mm
• Długość rury pod flanczem: 255 mm
• Norma: Zgodnie z DIN 4108
• Producent: Klöber
• Numer producenta: KF 6500
• EAN: 4027822461150
