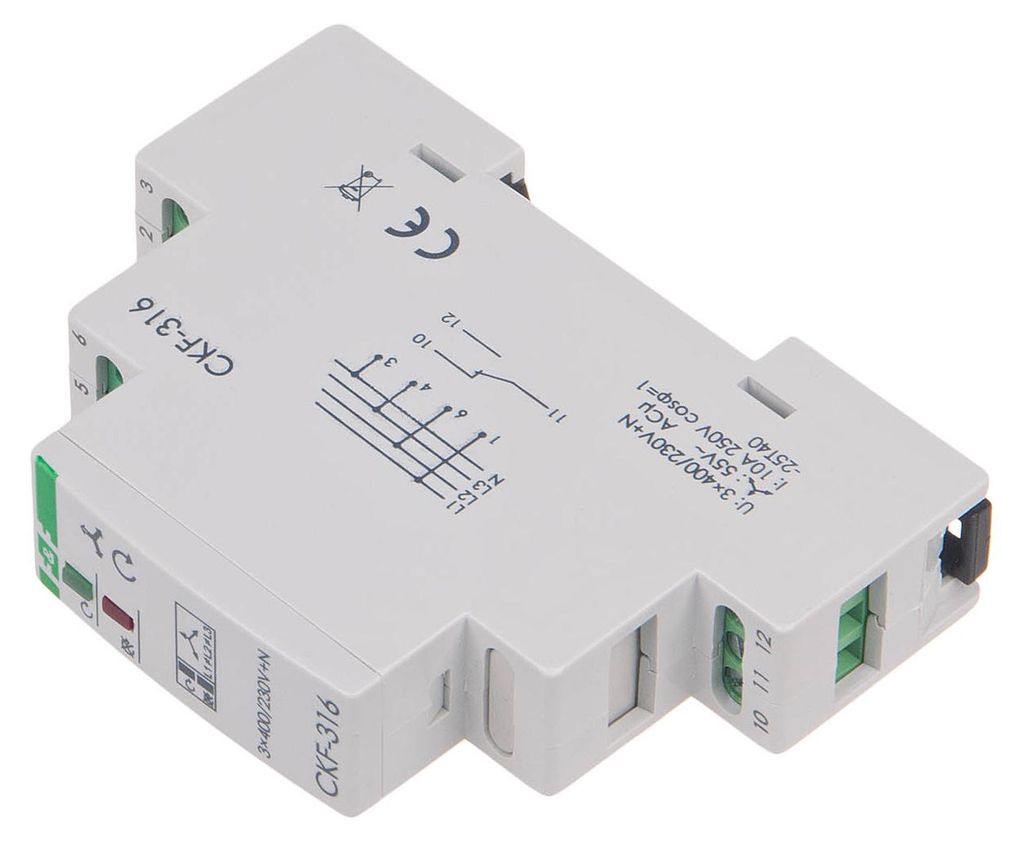

• Czujnik faz CKF-316 to niezawodna ochrona dla Twoich silników elektrycznych, gwarantująca ich bezpieczeństwo oraz długotrwałą eksploatację.

---

Zastosowanie i funkcjonalność

• Czujnik faz CKF-316 marki F&F jest idealnym rozwiązaniem do monitorowania i zabezpieczenia silników elektrycznych zasilanych z trójfazowej sieci. Jego zadaniem jest ochrona przed uszkodzeniami spowodowanymi przez utratę jednej z faz lub asymetrię napięcia. Dzięki zaawansowanej technologii, czujnik wykrywa niebezpieczne warunki zasilania i natychmiastowo blokuje pracę silnika, zapobiegając jego przegrzaniu oraz zniszczeniu.

---

Specyfikacja techniczna

• Czujnik faz CKF-316 charakteryzuje się wysoką jakością oraz niezawodnością, co czyni go doskonałym wyborem do zastosowań przemysłowych. Poniżej przedstawiamy jego kluczowe parametry:

• Napięcie zasilania: 3 × 400 V + N

• Współpraca z generatorami: brak

• Monitoring utraty faz/asymetrii: tak

• Monitoring kolejności faz: tak

• Styk sterujący: nie

• Maksymalny prąd obciążenia: 10 A

• Schemat styków: 1 × NO/NC

• Separacja styków: tak

• Asymetria napięcia do zadziałania: 55 V

• Histereza napięcia: 5 V

• Opóźnienie wyłączenia: 4 sekundy

• Kontrola zasilania: 2 × LED

• Podłączenie: złączki śrubowe 2,5 mm²

• Moment dokręcania: 0,4 Nm

• Moc pobierana: 1,6 W

• Zakres temperatury pracy: -25 do 40 °C

• Wymiary: 1 moduł (18 mm)

• Montowanie: na szynie DIN 35 mm

• Stopień ochrony: IP20

---

Łatwość instalacji

• Instalacja czujnika CKF-316 jest szybka i intuicyjna, co pozwala na minimalizację przestojów w produkcji. Wystarczy postępować zgodnie z poniższymi krokami:

1. Sprawdź prawidłowe działanie silnika. 2. Odłącz zasilanie. 3. Zamontuj czujnik na szynie DIN w rozdzielnicy. 4. Podłącz fazy L1, L2 i L3 zgodnie z oznaczeniami do zacisków 1, 6 i 4. Podłącz przewód neutralny (N) do zacisku 3. 5. Podłącz styk przekaźnika (zaciski 11-12) szeregowo w obwodzie sterowania silnikiem.

---

• Zalety produktu:
  • Automatyczna ochrona silnika: Przy utracie fazy lub asymetrii napięcia, silnik zostaje natychmiast odłączony, co zapobiega uszkodzeniom.
  • Opóźnione wyłączenie: 4-sekundowe opóźnienie wyłączenia zapobiega przypadkowemu wyłączeniu podczas krótkotrwałych spadków napięcia.
  • Szybka ponowna inicjacja: Silnik może zostać automatycznie uruchomiony, gdy napięcie wzrośnie o 5 V powyżej progu zadziałania.
  • Ochrona przed błędną kolejnością faz: W przypadku zmiany kolejności faz, silnik nie uruchomi się, co eliminuje ryzyko niebezpiecznych warunków pracy.
  • Niezawodny monitoring: Dzięki diodom LED, zasilanie jest stale monitorowane, co pozwala natychmiast reagować na ewentualne problemy.

---

Najlepsze korzyści z użytkowania czujnika faz CKF-316

• Czujnik faz CKF-316 marki F&F to doskonałe rozwiązanie, które nie tylko zapewnia bezpieczeństwo i ochronę dla Twoich silników elektrycznych, ale także umożliwia łatwą instalację i niezawodny monitoring. Inwestując w ten produkt, chronisz swoje maszyny oraz zwiększasz ich żywotność, co przekłada się na oszczędności i efektywność w Twoim zakładzie.

Monitor faz 3x 400 V + N 10A Asymetria i monitorowanie sekwencji F&F CKF-316

---

Cechy produktu:

• Napięcie zasilania: 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi: Nie
• Kontrola zaniku fazy / asymetrii: Tak
• Kontrola kolejności faz: Tak
• Kontrola styków stycznika: Nie
• Maksymalny prąd obciążenia AC-1: 10 A
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 1 × NO/NC
• Rozdzieleniestyków: Tak
• Asymetria napięcia zadziałania: 55 V
• Histereza napięcia: 5 V
• Opóźniona reakcja: 4 s
• Kontrola zasilania:2 x LED
• Podłączenie: zaciski śrubowe 2,5 mm²
• Moment dokręcania: 0,4 Nm
• Pobór mocy: 1,6 W
• Temperatura pracy: -25 ÷ 40 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: szyna TH-35
• Stopień ochrony IP: IP20
