Trójnik zaprasowywany Pipetec PPSU do aluminiowych rur wielowarstwowych TH + profil U DVGW w różnych rozmiarach

ZALETY

• w 100% bezołowiowe dzięki zastosowaniu wysokowydajnego tworzywa sztucznego PPSU (polifenylenosulfon)
• Wszystkie materiały są bezpieczne do stosowania w wodzie pitnej i zgodne z pozytywną listą UBA
• Lekka i wysoce odporna armatura, niełamliwa i trwała
• Bardzo dobry współczynnik oporu (zeta) zapewniający niższe straty ciśnienia
• Swobodny przepływ, praktycznie brak szumów przepływu
• Innowacyjny, zoptymalizowany pod kątem przepływu kontur prasy TH
• Dwa o-ringi dla optymalnego bezpieczeństwa
• Wytrzymały pierścień prowadzący z tworzywa sztucznego zapewnia bezpieczne zaciskanie nawet w ograniczonych pozycjach
• Trzy okienka kontrolne w tulei ze stali nierdzewnej do sprawdzania głębokości wsunięcia
• Wymuszona szczelność systemu zapewnia, że niezaprasowane połączenia mogą być zlokalizowane podczas próby ciśnieniowej

WŁAŚCIWOŚCI

• Certyfikat DVGW (DW-8501BS5049)
• Stała obciążalność: 10 barów / 70° C / 50 lat
• Maksymalna temperatura pracy: 95°C
• Kontur tłoczenia TH
• Nieprasowane i nieszczelne (wymiary 16-32 mm)
• Pakowane pojedynczo w torebkę

Wyprodukowano w Niemczech.

Instrukcja montażu:

• Przyciąć rurę na odpowiednią długość za pomocą odpowiedniego narzędzia

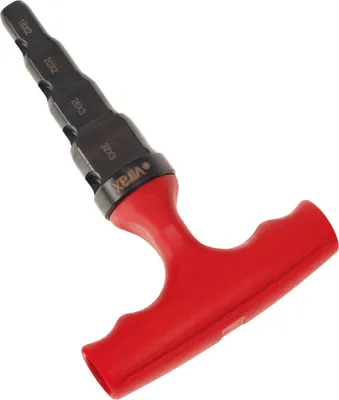

• Po przycięciu na odpowiednią długość, końcówkę rury należy skalibrować i usunąć zadziory za pomocą kalibratora
• Następnie włożyć rurę do złączki do oporu. Prawidłową głębokość wsunięcia można rozpoznać po trzech okienkach kontrolnych na tulei zaciskowej ze stali nierdzewnej.
• Zaprasować przy użyciu odpowiedniego narzędzia do zaprasowywania i szczęki zaciskowej dostosowanej do wymiarów złączki.

Należy pamiętać, że stosowanie rur kompozytowych innych niż te sprzedawane przez Boni-Shop odbywa się na własne ryzyko. W przypadku wszystkich systemów zaprasowywanych, zgodne z przepisami połączenie jest możliwe tylko przy użyciu zatwierdzonych przez system komponentów (złączek i rur, które zostały przetestowane razem).

Lekka złączka zaprasowywana Pipetec to niezawierająca metalu alternatywa dla mosiężnych złączek zaprasowywanych. Dzięki zastosowaniu lekkiego, wysokowydajnego tworzywa sztucznego PPSU (polifenylenosulfon), można zaoferować wysoce odporną, odporną na złamania złączkę z wielokonturowym TH/U dla maksymalnego bezpieczeństwa podczas przetwarzania. Oto kilka najważniejszych cech: stabilne tuleje ze stali nierdzewnej, pierścień prowadzący do bezpiecznego pozycjonowania szczypiec do zaciskania, podwójne uszczelnienie EPDM, 3 okienka kontrolne, niezaprasowane nieszczelności do 32 mm. Zaskakująco dobre - i warte swojej ceny.

• Trójnik z równomiernie zwymiarowanymi wylotami z trzech stron do tworzenia przyłączy grzejnikowych lub sanitarnych. Duże wyloty zapewniają niskie straty ciśnienia i prawie całkowity brak szumów przepływu.
• Wszystkie materiały są bezpieczne do stosowania w wodzie pitnej i zgodne z pozytywną listą UBA; korpus złączki jest wykonany w 100% z bezołowiowego, wysokowydajnego tworzywa sztucznego PPSU (polifenylenosulfon).
• Większe bezpieczeństwo dzięki dwóm O-ringom, wytrzymałemu plastikowemu pierścieniowi prowadzącemu do bezpiecznego zaciskania nawet w ograniczonych pozycjach i trzem okienkom kontrolnym w tulei ze stali nierdzewnej do sprawdzania głębokości włożenia.
• Niezaciśnięte połączenia są nieszczelne i są natychmiast zauważalne podczas testu ciśnieniowego.
• Należy zapoznać się z instrukcją techniczną Pipetec. Gotową instalację należy sprawdzić pod kątem nieszczelności i przepłukać.

• Zakres dostawy: 1x trójnik zaprasowywany PPSU 16x2mm -16x2mm - 16x2mm

Trójnik zaprasowywany Pipetec PPSU do aluminiowych rur wielowarstwowych TH + profil U DVGW w różnych rozmiarach

• Wyprodukowano w Niemczech
• Do instalacji wody pitnej
• Całkowicie bezołowiowy dzięki zastosowaniu wysokowydajnego tworzywa PPSU (polisulfon fenylenu)
• w zestawie 3 o-ringi zabezpieczające przed wyciekiem
• Do ogrzewania powierzchniowego / sufitowego
• Do chłodzenia powierzchniowego / sufitowego
• Do podłączenia grzejnika
• Bezolejowe sprężone powietrze do 10 bar
• DVGW DW-8501BS5049
• Kontur prasy: TH +U

Dane techniczne:

• Rozmiar: 16 x 2 mm - 32 x 3 mm
• maks. temperatura pracy: 95°C
• Wytrzymałość: 10 bar / 70°C / 50 lat
• Bezolejowe sprężone powietrze do 10 bar
• Kontur prasy: TH +U
