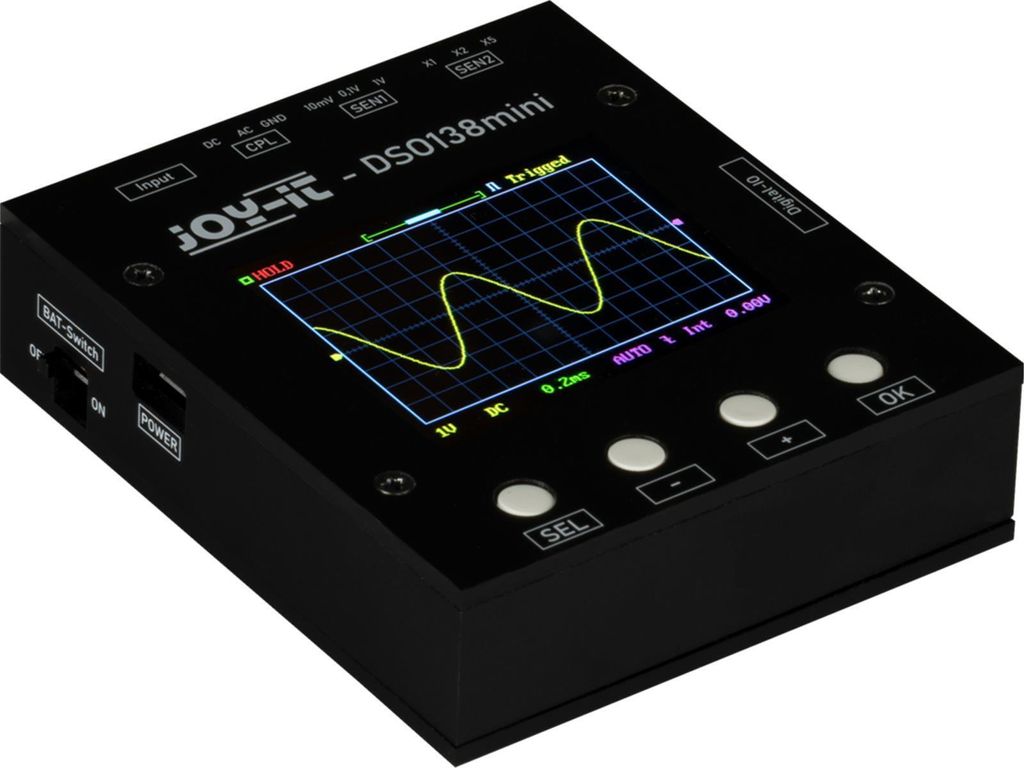

1-kanałowy oscyloskop kieszonkowy DSO-138 Mini, 200 kHz

Nowy zestaw oscyloskopów Joy-IT DSO-138-Mini to ulepszony następca DSO-138, który stanowi idealne uzupełnienie multimetru i może być również w podróży za pomocą opcjonalnego akumulatora. DSO-138-Mini jest idealny dla ambitnych majsterkowiczów, ponieważ może być również do pomiaru i analizy sygnałów zależnych od czasu bez konieczności inwestowania w droższy sprzęt. Nasze urządzenie posiada wszystkie podstawowe funkcje cyfrowego oscyloskopu pamięci masowej, w tym: automatyczny/ręczny tryb wyzwalania, nagrywanie pojedynczych ujęć z analizą sygnału i przywracaniem zapisanych krzywych sygnału.

Specyfikacja:














TRYB WYZWALANIA TRIGGER Auto, Normal, Single TRIGGER TYPE Rising / falling edge ZASILANIE VOLTAGE 3,5- 6 V DC (micro-USB) ZUŻYCIE ENERGII ~ 120 mA (przy 5 V) ZEWNĘTRZNE WEJŚCIE TRIGGER dla sygnałów TTL i LVTTL.


sygnały TTL i LVTTL WYJŚCIE DANYCH Połączenie z komputerem PC możliwe PODŁĄCZENIE


mOŻLIWE OPCJE PODŁĄCZENIA Proste podłączenie mikrokontrolera do innych uniwersalnych systemów kart sterujących poprzez dodatkowe złącza na mikrokontrolerze MOŻLIWE WYMIARY









możliwe WYMIARY 85 x 75 x 15 mm WAGA 176 ZAKRES DOSTARCZANIA DSO-138-Mini, 1x BNC do zacisku krokodylkowego - Unikać kontaktu z elementami pod napięciem podczas pracy. - Używać wyłącznie w suchym i wolnym od kurzu otoczeniu, aby zminimalizować ryzyko zwarcia. - Regularnie sprawdzać kabel sieciowy i połączenia pod kątem uszkodzeń. - Urządzenie należy zawsze dostatecznie chłodzić przez przewidziane do tego celu otwory wentylacyjne. - Nie dokonuj żadnych zmian ani napraw urządzenia bez specjalistycznej wiedzy. - Należy chronić elementy generujące wysokie napięcie przed kontaktem lub pracować z izolowanymi narzędziami. - Przed przystąpieniem do czyszczenia należy odłączyć urządzenie od źródła zasilania. - Odpady elektroniczne, w tym oscyloskopy, należy utylizować zgodnie z lokalnymi przepisami. - Akumulatory lub baterie w urządzeniu należy wyjmować i poddawać recyklingowi wyłącznie w prawidłowy sposób. - Jeśli urządzenie jest uszkodzone: Zwróć urządzenie do autoryzowanego punktu recyklingu lub do producenta.

DSO138Mini jest zoptymalizowaną wersją popularnego oscyloskopu DSO-138 i oferuje kilka zalet w stosunku do swojego poprzednika: pracę przez USB i z baterią litowo-jonową 3,7 V (bateria nie jest dołączona), uproszczony obwód zasilania, ulepszone zastosowanie mobilne dzięki znacznie mniejszym rozmiarom obudowy, zewnętrzne wejście wyzwalające, które akceptuje sygnały TTL i LVTTL jako źródło i szeregowe wyjście danych przebiegu. Dane techniczne: - Częstotliwość próbkowania: 1 MSa/s - Szerokość pasma: 0 - 200 KHz - Rozdzielczość pionowa: 10 mV/div - 5 V/div - Maks. napięcie wejściowe: 50 Vpk Napięcie wejściowe: 50 Vpk (1x sonda) - Impedancja wejściowa: 1 MΩ / 20 pF - Rozdzielczość: 12 bitów - Pamięć: 1024 punkty - Podstawa czasu: 500 s/div - 10 us/div - Sprzężenie: AC, DC, GND - Tryb wyzwalania: automatyczny, normalny, pojedynczy - Typ wyzwalania: zbocze narastające / opadające - Zasilanie: 3,5 V - 6 V DC (micro-USB) - Pobór mocy: ~120 mA (przy 5 V)

Oscyloskop cyfrowy Joy-it 200 kHz 1-kanałowy 1 MSa/s 1 kpts 12 bit (DSO-138-Mini)
