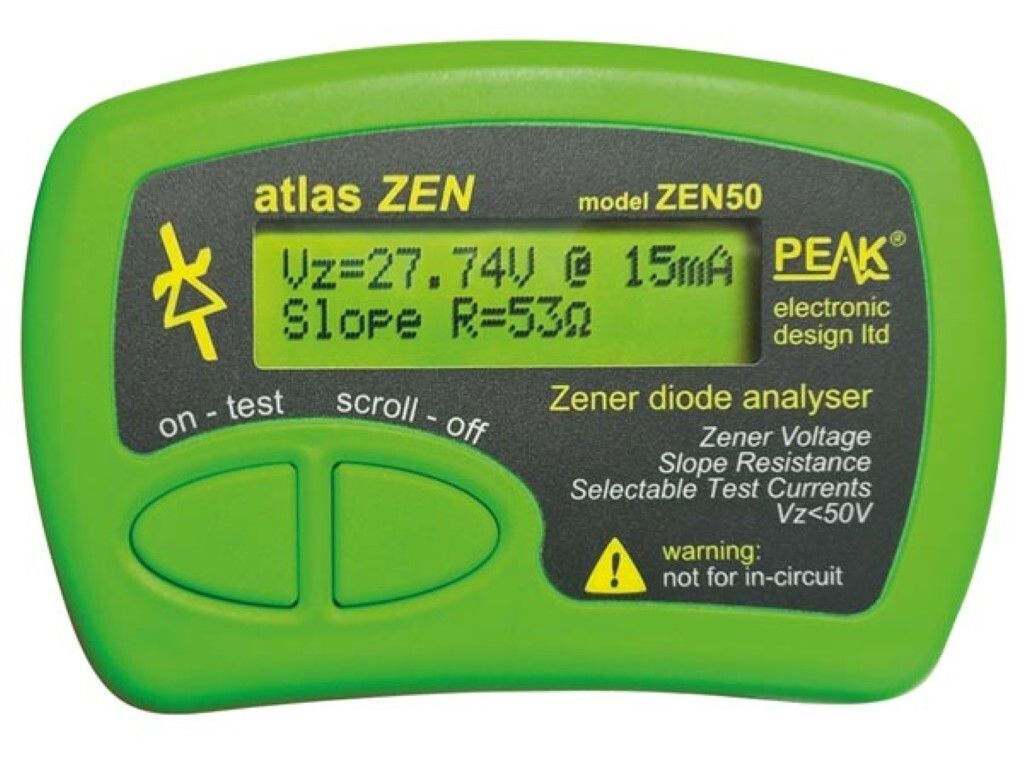

Atlas Zen - Analizator diod Zenera (0 - 50 V)

Testuj diody Zenera, diody lawinowe, Vdrs, Tvss, ciągi diod LED i wiele więcej (do 50 V) • Mierzy napięcie przebicia (0,00 V do 50,00 V) z rozdzielczością do 20 MV • Mierzy rezystancję zbocza (do 1 K przy 15 mA z rozdzielczością 1O) • Obsługuje większość diod Zenera, diod lawinowych i diod odniesienia od 0 V do 50 V • Doskonały do ​​testowania Vdrs, Tvss i innych typów urządzeń zabezpieczających napięcie • Wybieralne prądy testowe: 2 MA, 5 MA, 10 MA, 15 MA • Mały współczynnik wypełnienia prądu testowego minimalizujący nagrzewanie się komponentu, nawet podczas testowania przy napięciu 50 V i 15 MA • Pojedyncza bateria alkaliczna AAA (w zestawie) • Długa żywotność baterii i regulowane warunki testu, nawet gdy napięcie baterii jest tak niskie, jak 1,0 V • Ciągły wyświetlacz pomiaru (aktualizowany 3 razy na sekundę) • Funkcja Hold umożliwiająca zatrzymywanie wyświetlanych wartości nawet po usunięciu komponentu • Zamontowane pozłacane zaciski krokodylkowe (aligatorskie) • obszerny drukowany podręcznik użytkownika (angielski, niemiecki, włoski).

Podsumowanie specyfikacji w temperaturze 20–25 °C (68–77 °F), o ile nie określono inaczej • Zakres napięcia Zenera (Vz): 0,0 V–50,0 V • Nominalne prądy testowe (Iz): 2 Ma, 5 Ma, 10 Ma, 15 Ma • Dokładność ustawionego prądu testowego: ± 1% ± 0,2 Ma • Dokładność pomiaru napięcia Zenera: ± 1% ± 40 Mv • Rozdzielczość pomiaru napięcia Zenera: 20 Mv–40 Mv • Dokładność częstotliwości testowej: -1,5% ~ +1,5% •• Prąd stały impulsowy 60 V spełnia niższe Limit 75 V (Dc) dla dyrektywy niskonapięciowej 2006/95/WE • Prąd testowy w zwarciu (impulsowy): 35 mA • Współczynnik wypełnienia prądu testowego: •• Min.: 0,1% •• Maks.: 5% •• Typowy: 1% •• Współczynnik wypełnienia prądu testowego zaprojektowany tak, aby utrzymać rozpraszanie mocy diody Zenera podczas testu na bardzo niskim poziomie • Maksymalne napięcie zewnętrzne: ± 50 V • Zakres pomiaru rezystancji zbocza: •• Iz = 2 mA (zakres pomiaru rezystancji zbocza): 0–8000 omów •• Iz = 5 mA (zakres pomiaru rezystancji zbocza): 0–3200 omów •• Iz = 10 mA (zakres pomiaru rezystancji zbocza): 0–1600 omów •• Iz = 15 mA (zakres pomiaru rezystancji zbocza): 0–1000 omów • Wyświetlana rozdzielczość rezystancji zbocza: •• Iz = 2 mA (wyświetlana rozdzielczość rezystancji zbocza): Rozdzielczość rezystancji nachylenia): 5 Ohm •• Iz = 5 Ma (Wyświetlana rozdzielczość rezystancji nachylenia): 2 Ohm •• Iz = 10 Ma (Wyświetlana rozdzielczość rezystancji nachylenia): 1 Ohm •• Iz = 15 Ma (Wyświetlana rozdzielczość rezystancji nachylenia): 1 Ohm • Dokładność pomiaru rezystancji nachylenia: •• Iz = 2 Ma (Dokładność pomiaru rezystancji nachylenia): ±1% ±10 Ohm •• Iz = 5 Ma (Dokładność pomiaru rezystancji nachylenia): ±1% ±4 Ohm •• Iz = 10 Ma (Dokładność pomiaru rezystancji nachylenia): ±1% ±2 Ohm •• Iz = 15 Ma (Dokładność pomiaru rezystancji nachylenia): ±1% ±2 Ohm • Zakres prądu rezystancji nachylenia: (Iz-50%) do (Iz+50%) • Metoda pomiaru rezystancji nachylenia: •• Różnicowanie Pasująca krzywa: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3) •• Częstotliwość pomiaru: 3 Hz •• Okres automatycznego wyłączania: 60 sek. • Bateria: •• Typ: 1 bateria alkaliczna Aaa •• Zakres napięcia: 0,9 V - 1,6 V •• Ostrzeżenie o niskim poziomie naładowania baterii: 1,0 V ± 0,05 V • Temperatura pracy: 10–40°C • Wymiary (bez przewodów): 103 X 70 X 20 mm • Waga: 98 g • Podstawowe materiały: plastik, szkło i metal.

To kompaktowe urządzenie testujące idealnie nadaje się do analizy diod Zenera, diod lawinowych, VDR, komponentów TVS i łańcuchów LED do 50 V. Dokładnie mierzy napięcie przebicia i rezystancję różnicową oraz wyświetla wartości w sposób ciągły z częstotliwością 3 Hz. Dzięki funkcji zatrzymania wyniki mogą być zapisane nawet po usunięciu komponentu. tester diod Zenera tester półprzewodników 50 V pomiar napięcia przebicia dioda lawinowa VDR TVS tester łańcuchy LED wyświetlacz graficzny funkcja zatrzymania elektronika miernik pomiarowy charakterystyka pomiarowa rezystancja tester diod Zenera analiza półprzewodników Wszystkie wartości dotyczą temperatury 20–25 °C (68–77 °F), o ile nie podano inaczej * Zakres napięcia Zenera (Vz): 0,0 V - 50,0 V * Nominalne prądy testowe (Iz): 2 mA, 5 mA, 10 mA, 15 mA * Dokładność napięcia testowego: ± 1% ± 0,2 mA * Dokładność napięcia Zenera: ± 1% ± 40 mV * Rozdzielczość napięcia Zenera: 20 mV - 40 mV * Dokładność częstotliwości testowej: -1,5% ~ +1,5% ** 60 V impulsowego prądu stałego wystarcza do dolnej granicy 75 V (DC) zgodnie z dyrektywą niskonapięciową 2006/95/WE * Prąd testowy S/C (impulsowy): 35 mA * Czas trwania włączenia prądu testowego: ** min.: 0,1% ** maks.: 5% ** typ.: 1% ** Czas trwania prądu testowego, aby zminimalizować straty mocy testowanej diody Zenera * maks. napięcie zewnętrzne: ± 50 V * Zakres rezystancji zastępczej: ** Iz = 2 mA (zakres pomiaru rezystancji nachylenia): 0–8000 omów ** Iz = 5 mA (zakres pomiaru rezystancji nachylenia): 0–3200 omów ** Iz = 10 mA (zakres pomiaru rezystancji nachylenia): 0–1600 omów ** Iz = 15 mA (zakres pomiaru rezystancji nachylenia): 0-1000 omów * Wyświetlana rozdzielczość rezystancji zastępczej: ** Iz = 2 mA (wyświetlana rozdzielczość rezystancji nachylenia): 5 omów ** Iz = 5 mA (wyświetlana rozdzielczość rezystancji nachylenia): 2 omy ** Iz = 10 mA (wyświetlana rozdzielczość rezystancji nachylenia): 1 om ** Iz = 15 mA (wyświetlana rozdzielczość rezystancji nachylenia): 1 om * Dokładność rezystancji zastępczej: ** Iz = 2 mA (dokładność pomiaru rezystancji nachylenia): ±1% ±10 omów ** Iz = 5 mA (dokładność pomiaru rezystancji nachylenia): ±1% ±4 omy ** Iz = 10 mA (dokładność pomiaru oporu nachylenia): ±1% ±2 omy ** Iz = 15 mA (dokładność pomiaru oporu nachylenia): ±1% ±2 omy * aktualny zakres oporu zastępczego: (Iz-50%) do (Iz+50%) * metoda pomiaru oporu zastępczego: ** Różnicowanie odpowiedniej krzywej: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3) ** Częstotliwość pomiaru: 3 Hz ** Okres automatycznego wyłączania: 60 sek. * Bateria: ** Typ: 1 x AAA alkaliczna ** Zakres napięcia: 0,9 V - 1,6 V ** Ostrzeżenie o słabej baterii: 1,0 V ± 0,05 V * Temperatura pracy: 10–40°C * Wymiary (bez kabla): 103 x 70 x 20 mm * Waga: 98 g * Materiał: tworzywo sztuczne, szkło i metal

• Zakres napięcia Zenera do 50 V: to urządzenie testujące mierzy napięcia przebicia od 0,00 V do 50,00 V z dokładnością do 20 mV.
• Wysoka rozdzielczość rezystancji nachylenia: rezystancja nachylenia jest mierzona do 1 kΩ, z rozdzielczością do 1 Ω w zależności od prądu testowego.
• Kilka regulowanych prądów testowych: wybierz między 2 mA, 5 mA, 10 mA lub 15 mA, aby precyzyjnie analizować różne typy diod i komponenty TVS.
• Niskie nagrzewanie dzięki niskiemu cyklowi pracy: impulsowy prąd testowy (zazwyczaj 1%) zapobiega nagrzewaniu się wrażliwych elementów nawet przy maksymalnym napięciu.
• Ciągły pomiar z funkcją zatrzymania: wyniki pomiarów są aktualizowane trzy razy na sekundę. Funkcja zatrzymania pozwala zapisać wartości, nawet jeśli element został usunięty.

• Analizuje diody Zenera, lawinowe, VDR, TVS, diody LED itp. (maks. 50 V)
• Pomiar napięcia przebicia (0,00 V do 50,00 V) z rozdzielczością 20 mV
• Pomiar rezystancji zastępczej (maks. 1 kO przy 15 mA z rozdzielczością 1O)
• obsługuje większość diod Zenera, lawinowych i referencyjnych od 0 V do 50 V
• idealny do testowania VDR, TVS i innych typów urządzeń zabezpieczających przed napięciem
• możliwość wyboru testów: 2 mA, 5 mA, 10 mA, 15 mA
• bezstopniowy wzrost napięcia do obsługi testów do 50 V przy 15 mA
• 1 bateria alkaliczna AAA (w zestawie)
• długa żywotność i regulowane warunki testowe nawet przy napięciu baterii 1,0 V
• pomiary ciągłe (co 3 sekundy)
• Funkcja "Hold" do wyświetlania zmierzonych wartości, nawet jeśli komponent został wyjęty z analizatora ZEN 50
• pozłacane zaciski krokodylkowe
• Instrukcja obsługi (angielski - niemiecki - włoski)
• Zaprojektowany i wyprodukowany w Wielkiej Brytanii

• o ile nie podano inaczej, wszystkie wartości dotyczą temperatury 20-25 °C (68-77 °F)
• Zakres napięcia Zenera (Vz): 0,0 V - 50,0 V
• Nominalne prądy testowe (Iz): 2 mA, 5 mA, 10 mA, 15 mA
• regulowana dokładność napięcia testowego: ± 1 % ± 0,2 mA
• Dokładność napięcia Zenera: ± 1 % ± 40 mV
• Rozdzielczość napięcia Zenera: 20 mV - 40 mV
• Dokładność częstotliwości testowej: -1,5% ~ +1,5%.
• 60 V DC impulsowe jest wystarczające dla dolnej granicy 75 V (DC) zgodnie z normą niskonapięciową 2006/95/WE
• Prąd testowy S/C (impulsowy): 35 mA
• Czas trwania aktywacji prądu testowego:
• min.: 0,1% maks.
• maks.: 5% typ.
• typowy: 1%.
• Cykl pracy prądu testowego w celu ograniczenia strat mocy testowanej diody Zenera
• maks. napięcie zewnętrzne: ± 50 V
• równoważny zakres rezystancji:
• Iz = 2 mA: 0-8000 Ohm
• Iz = 5 mA: 0-3200 Ohm
• Iz = 10 mA: 0-1600 Ohm
• Iz = 15 mA: 0-1000 Ohm
• Rozdzielczość wyświetlanej rezystancji zastępczej:
• Iz = 2 mA: 5 Ohm
• Iz = 5 mA: 2 Ohm
• Iz = 10 mA: 1 Ohm
• Iz = 15 mA: 1 Ohm
• Dokładność rezystora zastępczego:
• Iz = 2 mA: ±1% ±10 Ohm
• Iz = 5 mA: ±1% ±4 Ohm
• Iz = 10 mA: ±1% ±2 Ohm
• Iz = 15 mA: ±1% ±2 Ohm
• aktualny moment rezystancji zastępczej: (Iz-50%) do (Iz+50%)
• Metoda pomiaru rezystancji zastępczej:
• Różnicowanie dopasowanej krzywej: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)
• Częstotliwość pomiaru: 3 Hz
• Czas automatycznego wyłączenia: 60 sekund.
• Bateria:
• Typ: 1 bateria alkaliczna AAA
• Zakres napięcia: 0,9 V - 1,6 V
• Ostrzeżenie o niskim poziomie baterii: 1,0 V ± 0,05 V
• Temperatura pracy: 10-40°C
• Wymiary (bez kabla): 103 x 70 x 20 mm
• Waga: 98 g
• Materiał: tworzywo sztuczne, szkło i metal
