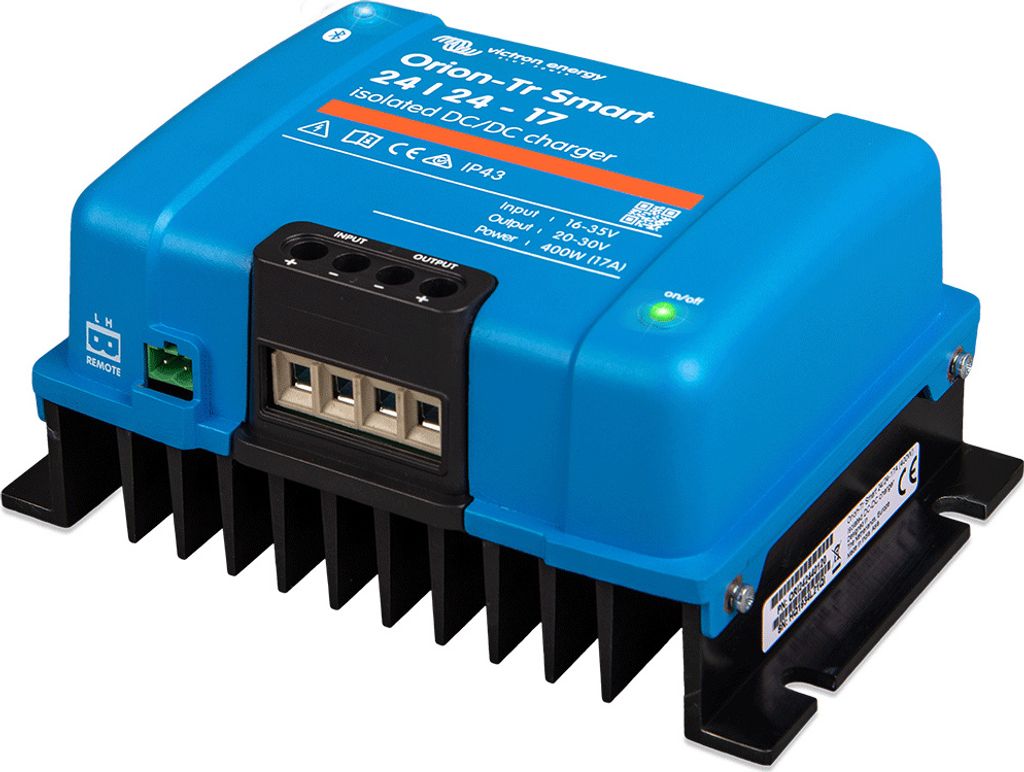

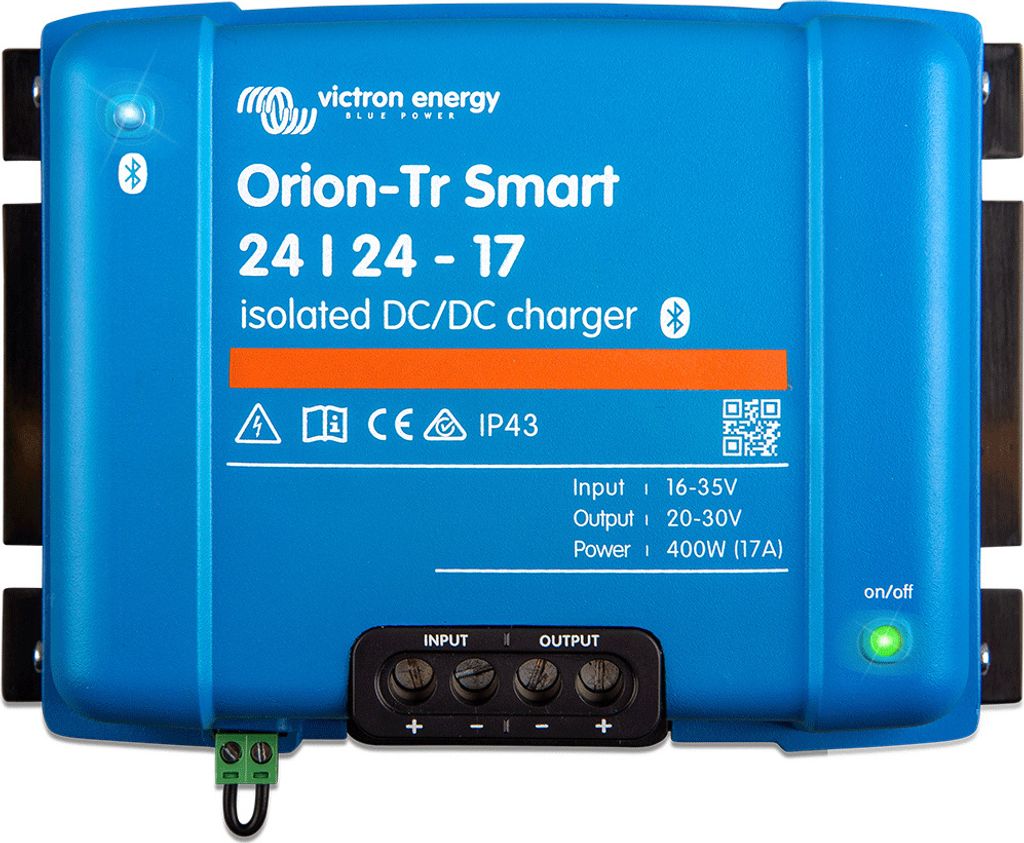

Przetwornica prądu stałego Victron Orion-Tr Smart 24/24-17A (400W) DC

Orion-Tr Smart 24/24-17A Isolated DC-DC Charger marki Victron Energy to zaawansowana ładowarka, która umożliwia bezpieczne ładowanie akumulatora hotelowego bezpośrednio z głównego akumulatora w pojeździe lub łodzi. Ograniczając prąd ładowania do 17A, zapewnia ochronę akumulatora hotelowego przed nadmiernym obciążeniem, co wydłuża jego żywotność i zwiększa niezawodność.

Optymalizacja ładowania w systemach dwubateryjnych

Orion-Tr Smart to urządzenie stworzone specjalnie do pracy w systemach dwubateryjnych, gdzie akumulator rozruchowy ładuje zarówno siebie, jak i akumulator serwisowy. Trójstopniowy proces ładowania zapewnia precyzyjną kontrolę nad przepływem prądu, umożliwiając wydajne i stabilne ładowanie, co czyni tę ładowarkę idealnym rozwiązaniem zarówno dla pojazdów, jak i łodzi.

Zdalne monitorowanie przez Bluetooth

Dzięki wbudowanemu modułowi Bluetooth, użytkownicy mogą monitorować i programować parametry ładowania za pomocą aplikacji VictronConnect. Funkcja ta pozwala na pełną kontrolę nad pracą ładowarki bez konieczności bezpośredniego dostępu do urządzenia, co zapewnia wygodę i elastyczność.

Zaawansowana ochrona akumulatora

Ładowarka Orion-Tr Smart zarządza prądem ładowania, ograniczając jego wartość, co chroni akumulator hotelowy przed nadmiernym ładowaniem. System automatycznie dostosowuje prąd do aktualnych warunków, a w przypadku podwyższonej temperatury urządzenie redukuje moc, zapobiegając przegrzaniu.

Automatyczne wyłączanie przy braku pracy silnika

Funkcja wykrywania pracy silnika automatycznie wyłącza ładowarkę, gdy silnik nie pracuje, co zabezpiecza akumulator rozruchowy przed rozładowaniem. Dzięki temu system jest bardziej niezawodny, a akumulatory działają w optymalnych warunkach.

Specyfikacja techniczna:

• Zakres napięcia wejściowego: 20-35 V
• Wyłączenie przy podnapięciu: 14 V
• Restart przy podnapięciu: 15 V
• Nominalne napięcie wyjściowe: 24,2 V
• Zakres regulacji napięcia wyjścia: 20-30 V
• Tolerancja napięcia wyjściowego: +/- 0.2 V
• Szum wyjściowy: 2 mV rms
• Ciągły prąd wyjściowy przy nominalnym napięciu wyjścia (40°C): 17 A
• Maksymalny prąd wyjściowy (10 s) przy nominalnym napięciu wyjściowym minus 20%: 25 A
• Prąd wyjściowy zwarcia: 40 A
• Moc wyjściowa przy 25°C: 480 W
• Moc wyjściowa przy 40°C: 400 W
• Sprawność: 89%
• Prąd wejściowy bez obciążenia: < 80 mA
• Pobór prądu w trybie czuwania: < 1 mA
• Izolacja galwaniczna: 200 V prądu stałego między wejściem, wyjściem a obudową
• Zakres temperatur pracy: od -20°C do +55°C (obniżenie o 3% na °C powyżej 40°C)
• Wilgotność: maks. 95% bez kondensacji
• Złącze prądu stałego (DC): Zaciski przykręcane
• Maksymalny przekrój przewodu: 16 mm² (AWG6)
• Waga: 1,6 kg
• Wymiary (wys. x szer. x gł.): 130 x 186 x 70 mm
• Klasa ochrony: IP43 (podzespoły elektroniczne), IP22 (obszar połączenia)
• Bezpieczeństwo: EN 60950
• Emisja/Odporność: EN 61000-6-3, EN 55014-1 / EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Dyrektywa motoryzacyjna:-5

Orion-Tr Smart 24/24-17A to wszechstronna i niezawodna ładowarka, która zapewnia bezpieczne ładowanie akumulatorów w systemach dwubateryjnych, oferując pełną kontrolę i zaawansowane funkcje ochronne.

Orion-Tr Smart 24/24-17A firmy Victron Energy (MPN ORI242440120) to galwanicznie izolowany konwerter DC-DC i ładowarka. Nadaje się do stosowania w systemach podwójnego akumulatora w pojazdach lub na łodziach, gdzie (inteligentny) alternator i akumulator rozruchowy mają być używane do ładowania akumulatora głównego. Ładowarka może być używana w systemach 12 V lub 24 V i nadaje się zarówno do akumulatorów kwasowo-ołowiowych, jak i litowych. W celu zwiększenia mocy wyjściowej można podłączyć równolegle nieograniczoną liczbę urządzeń.

Dzięki Orion-Tr Smart 24/24-17A można zasilać każdy odbiornik 24 V dokładnie odpowiednim napięciem. Prawidłowe napięcie jest gwarantowane nawet przy dłuższych kablach, ponieważ Orion może dostosować napięcie do wszelkich występujących strat w linii. W przypadku wielu wrażliwych urządzeń elektronicznych utrzymanie dokładnego napięcia roboczego jest niezbędne do płynnego działania.

Zintegrowany Bluetooth, w pełni programowalny

Monitorowanie, zmiana ustawień i aktualizacja ładowarki za pomocą nowo ch funkcji oprogramowania może odbywać się za pomocą dowolnego smartfona, tabletu lub innego urządzenia obsługującego technologię Bluetooth. Orion-Tr Smart można zaprogramować za pomocą konfigurowalnego algorytmu ładowania akumulatora lub stałego wyjścia. Posiada również inteligentną kompatybilność z generatorem - wykrywanie pracy silnika.

Cechy Orion-Tr Smart 24/24-17A 360W (izolowany galwanicznie)

• Numer części Victron Energy: ORI242440120
• dla napięcia akumulatora 24 V, regulowane napięcie wyjściowe 20-30 V
• maks. moc wyjściowa 360 W przy maksymalnym prądzie 17 A
• szeroki zakres napięcia wejściowego: 20-35 V
• Stopień ochrony IP43, izolacja galwaniczna 200 VDC między wejściem, wyjściem i obudową
• możliwość połączenia równoległego z dowolną liczbą identycznych urządzeń w celu zwiększenia mocy wyjściowej
• może być do buforowego ładowania akumulatorów
• zdalnie sterowany włącznik/wyłącznik
• inteligentna kompatybilność z generatorem: wykrywanie pracy silnika

Adaptacyjny 3-stopniowy algorytm ładowania: stały prąd - stałe napięcie - konserwacja

• W przypadku akumulatorów ołowiowych ważne jest, aby czas ładowania był krótki podczas płytkich rozładowań, aby uniknąć przeładowania akumulatora. Po głębokim rozładowaniu okres stałego napięcia jest automatycznie wydłużany, aby zapewnić pełne naładowanie akumulatora.
• W przypadku akumulatorów litowych czas ładowania jest stały i domyślnie wynosi 2 godziny.
• Alternatywnie można wybrać stałe napięcie wyjściowe.

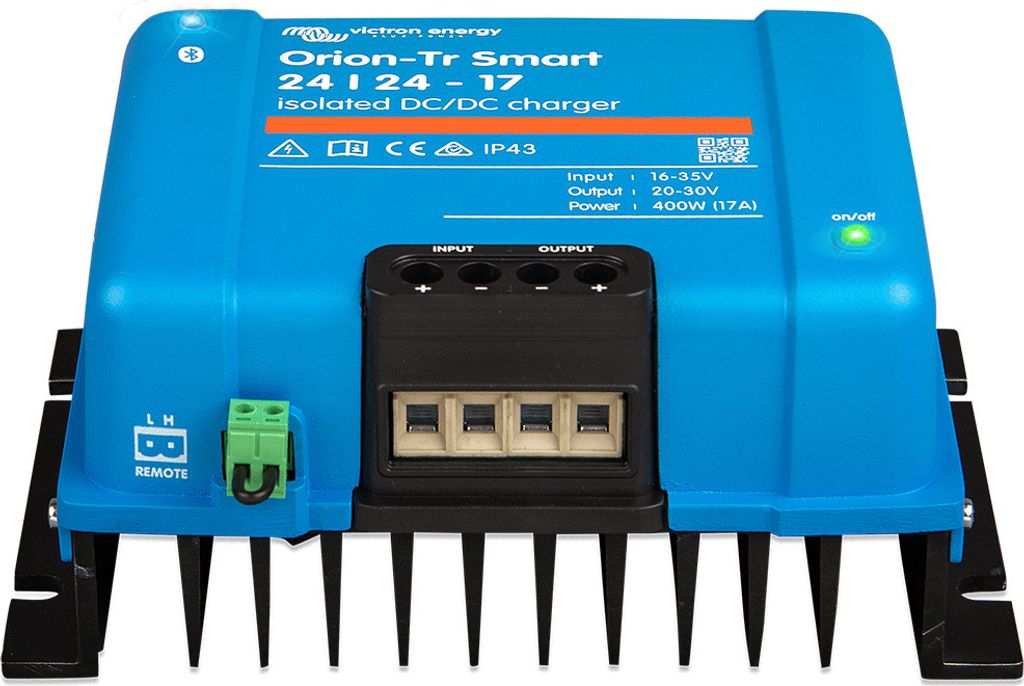

Zdalny włącznik/wyłącznik

Do dwupinowej wtyczki można podłączyć zdalnie sterowany włącznik/wyłącznik lub styk przekaźnika. Alternatywnie, złącze H (prawe) dwubiegunowej wtyczki można podłączyć do dodatniego bieguna akumulatora lub złącze L (lewe) dwubiegunowej wtyczki można podłączyć do ujemnego bieguna akumulatora (lub na przykład do nadwozia pojazdu).

Zakres dostawy:

1x Victron Energy ORI242440120 Orion-Tr Smart 24/24-17A 360 W przetwornica DC-DC 1x Instrukcja obsługi

Kupując uprzywilejowany podatkowo (zerowa stawka podatkowa) system fotowoltaiczny lub istotne komponenty takiego systemu, oświadczasz, że jesteś operatorem systemu fotowoltaicznego i że jest to budynek dotowany lub że zainstalowana moc brutto systemu fotowoltaicznego jest lub będzie nie większa niż 30 kW (szczyt) zgodnie z MaStR.

DC-DC charging booster 24V/24 17ADer

charging booster został specjalnie opracowany dla kamperów i łodzi z podwójnym systemem akumulatorów, w którym alternator i akumulator rozruchowy służą do ładowania akumulatora zasilającego. Urządzenie Orion-Tr można monitorować przez Bluetooth.

Zalety: Może być stosowany do akumulatorów kwasowo-ołowiowych i litowych 3-stopniowa ładowarka

• Specjalnie dla inteligentnych alternatorów6

Cechy

• Obsługiwany typ baterii: litowa, kwasowo-ołowiowa
• Łączność równoległa: nieograniczona liczba urządzeń
• Dedykowana aplikacja:VictronConnect
• Fernbedienung:Y
• Kompatybilność marki:Victron Energy
• Ochrona przed zwarciem:Tak
• Bluetooth:Tak
• Możliwość programowania:Tak
• Odpowiedni dla:System fotowoltaiczny
• Typ produktu:Ładowarka
• Ochrona termiczna:Tak
• Łatwa instalacja:Tak

Konstrukcja

• Przekrój przewodu:16 mm²
• Przełącznik zdalny:Tak
• Kolor produktu:Niebieski
• Wbudowany wyświetlacz:Nie
• Temperatura pracy (TT):-20 - 55 °C
• Wskaźniki LED:Tak
• Międzynarodowy kod ochrony (IP):IP43

Zasilanie

• Moc wyjściowa przy 40°C:400 W
• Zakres napięcia wejściowego: 20 - 35 V
• Nominalne napięcie wyjściowe: 24,2 V
• Sprawność: 89
• Prąd wyjściowy: 17 A
• Napięcie akumulatora DC: 24 V

Waga i wymiary

• Szerokość: 186 mm
• Waga: 1,6 kg
• Wysokość: 70 mm
• Głębokość: 130 mm

Izolowana ładowarka DC-DC 24/24-17A Orion-Tr Smart

Ładowarka Orion-Tr Smart 24/24-17A 400W to profesjonalna, adaptacyjna 3-stopniowa ładowarka DC-DC ze zintegrowanym modułem Bluetooth.

Do użytku w systemach z dwoma akumulatorami w pojazdach lub na łodziach, gdzie (inteligentny) alternator i akumulator rozruchowy są wykorzystywane do ładowania akumulatora głównego. Urządzenie może być monitorowane i programowane przez Bluetooth i może być zdalnie sterowane za pomocą zdalnego włącznika/wyłącznika. Posiada mechanizm wykrywania pracy silnika.

• Gotowy do współpracy z Bluetooth Smart
• W pełni programowalny
• Adaptacyjny 3-stopniowy algorytm ładowania: stały prąd - stałe napięcie - konserwacja
• Zdalny włącznik/wyłącznik
• Wszystkie modele są odporne na zwarcia i można je łączyć równolegle w celu zwiększenia prądu wyjściowego
• zabezpieczenie przed przegrzaniem
• Stopień ochrony IP43
• Zaciski śrubowe

Najważniejsze dane techniczne | Model 24/24-17A (400W)

Zakres napięcia wejściowego	20-35 V
Odcięcie podnapięciowe	14 V
Ponowny rozruch podnapięciowy	15 V
Nominalne napięcie wyjściowe	24,2 V
Zakres ustawień napięcia wyjściowego	20-30 V
Tolerancja napięcia wyjściowego	+/- 0,2 V
Szum wyjściowy	2 mV rms
Cont. Prąd wyjściowy przy znamionowym napięciu wyjściowym i temperaturze 40 °C	17 A
Maksymalny prąd wyjściowy (10 s) przy znamionowym napięciu wyjściowym minus 20%	25 A
Zwarciowy prąd wyjściowy	40 A
Sprawność	89 %
Prąd wejściowy bez obciążenia	< 80 mA
